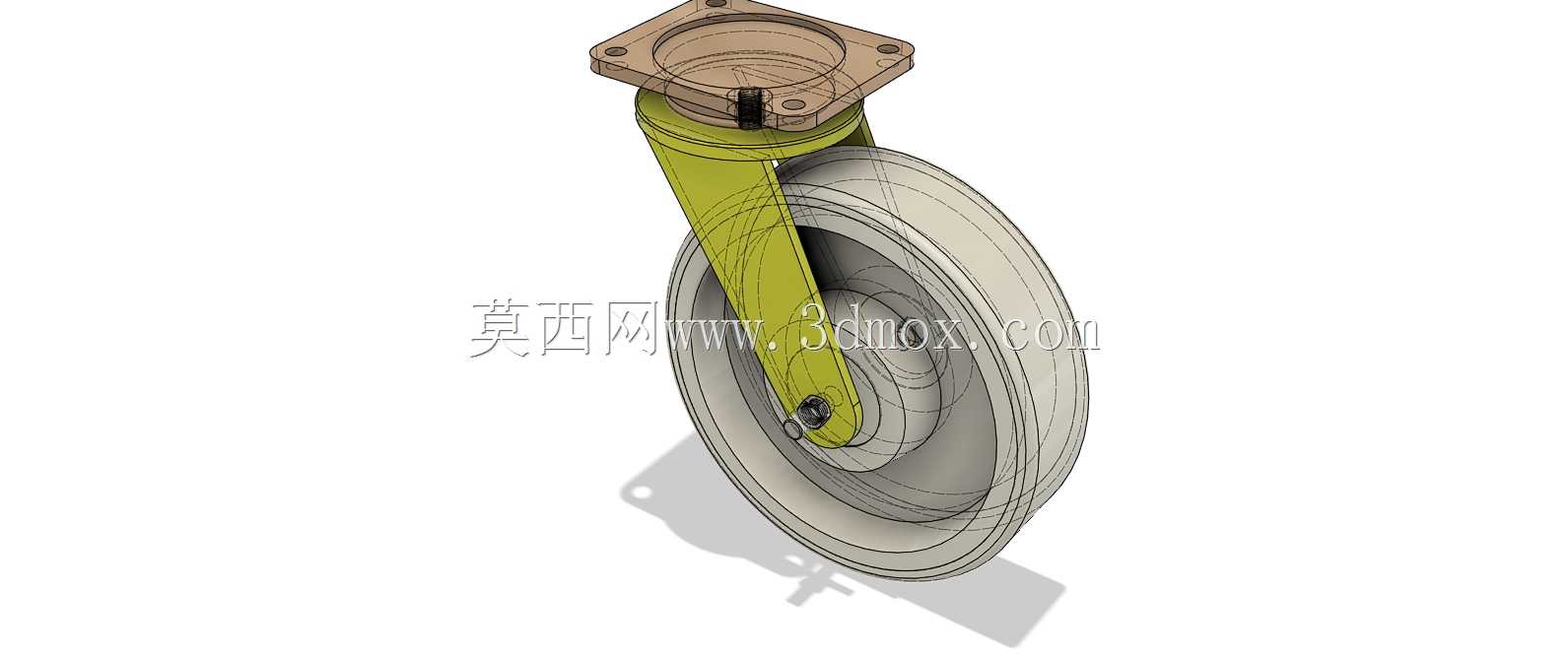

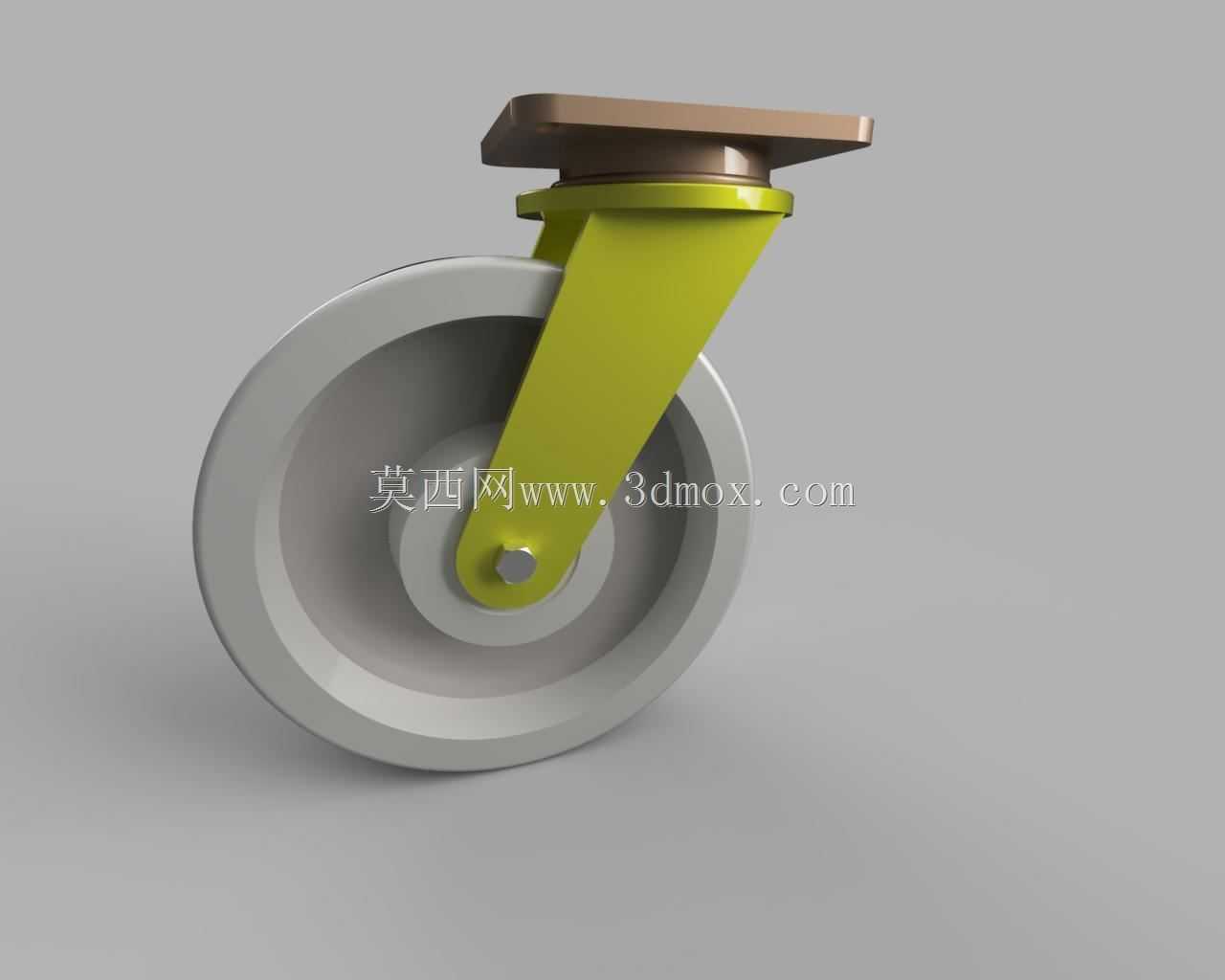

重载万向平板安装工业脚轮结构设计

这款万向脚轮是工业场景中实现设备灵活移位与稳定支撑的核心五金部件，广泛应用于仓储物流台车、工业生产工位器具、中小型加工设备移动底座、商用展示柜以及重型工具箱等需要频繁移位或临时固定的载具结构上，能够在平整硬质的车间环氧地坪、水泥地面、商用瓷砖地面等场景下顺畅移动，大幅降低人工搬运移位的劳动强度，提升工位调整、物料转运的作业效率。

从功能特性来看，这款脚轮采用万向回转结构设计，顶部的平板安装座内置回转支承结构，可实现360度水平方向自由旋转，搭配滚轮的滚动行进，能够完成任意方向的转向移动，适配狭窄空间内的移位调整需求，无需大半径转向空间即可完成设备位置的精准对位。滚轮采用高耐磨硬质工程塑料材质，轮面做了微弧面处理，行进过程中滚动阻力小，同时不会对地面造成划伤，轮体内部集成了自润滑轴承结构，长期使用无需额外加注润滑脂即可保持顺畅转动，避免卡滞异响问题。连接支架采用高强度金属板材一体冲压成型后做表面防腐涂装处理，结构刚性充足，可承受额定范围内的垂直载荷，不会因为长期承重出现支架变形、断裂的问题，支架与滚轮的连接轴采用防松紧固结构，避免长期颠簸震动导致轴件松脱。

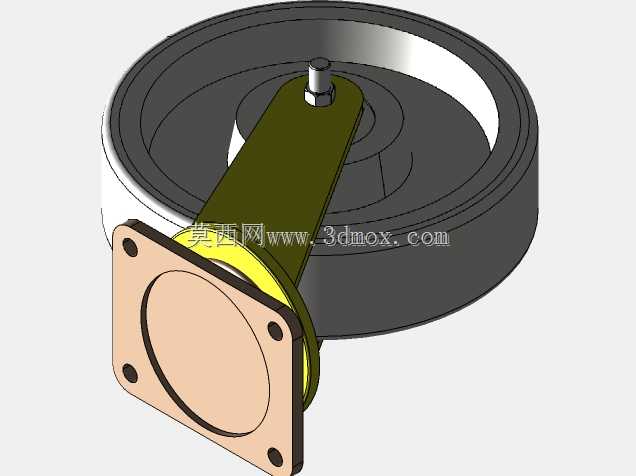

在设计思路上，这款脚轮优先兼顾了承重能力与转动灵活性的平衡，顶部安装法兰采用标准方形平板结构，预留了四个对称分布的安装孔位，适配多数工业设备底部的通用安装尺寸，安装时仅需通过螺栓将法兰与设备底座锁紧即可完成固定，安装流程简便，后期维护更换也无需复杂的拆解操作。整体安装边界控制紧凑，支架的回转半径经过优化，在保证转向顺畅的前提下尽可能缩小了整体占用空间，不会过多占用设备底部的安装空间，滚轮直径与轮宽的配比经过测算，在保证承重能力的同时降低了滚动阻力，即使在满载状态下也能通过较小的推力完成设备移动。整体结构没有冗余的复杂部件，各个连接部位都做了防松脱设计，能够适应工业场景下高频次移动、偶尔颠簸震动的使用工况，长期使用的故障率低，维护成本极低，能够为各类需要移动功能的工业设备提供可靠的行走支撑解决方案。
