工业级粉尘浓度探测传感装置结构

这款粉尘探测传感装置主要面向工业生产车间、密闭仓储空间、暖通空调回风系统、工业除尘设备配套等场景设计，用于实时捕捉空气中悬浮颗粒物的浓度变化，为环境管控、设备联动提供精准的数据支撑，可对接除尘系统、报警装置、新风调控单元，当粉尘浓度达到阈值时自动触发对应设备动作，避免粉尘堆积引发的安全隐患，同时保障作业空间的空气质量符合职业健康要求。

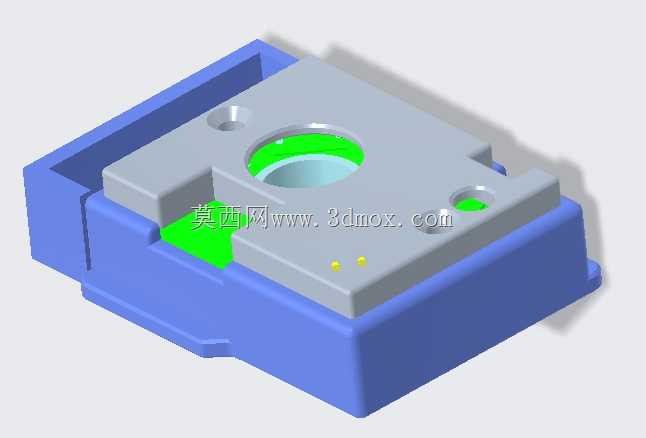

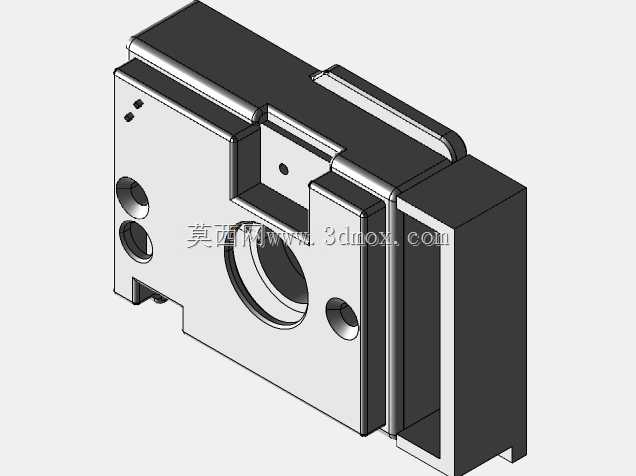

装置整体采用上下分层的模块化结构设计，下部为蓝色工程材质的基座壳体，承担整体承载、线路容纳与安装固定的功能，基座边缘做了圆角过渡处理，既避免安装过程中划伤操作人员，也能减少边角积尘的问题，基座底部预留了标准安装孔位，适配常规的工业安装导轨与螺丝固定方式，安装边界规整，可直接嵌入现有设备的预留仓位，不需要额外做结构改造。上部为灰色的传感核心承载台，台面中心开设圆形光学检测腔，腔体周边做了环形亮面处理，内部为光学散射检测的核心通路，通过激光照射悬浮颗粒物产生的散射信号换算粉尘浓度，检测精度可覆盖常规工业粉尘的粒径范围。承载台侧面预留了两个小型定位触点，用于和基座内部的电路模块快速对接，装配时无需额外焊接线路，可大幅提升组装与后期维护的效率。

设计过程中充分考虑了工业场景的使用需求，检测腔周边设置了倾斜导尘面，进入装置的气流可顺畅通过检测区域后排出，不会在内部形成积尘死角，避免长期使用后积尘影响检测精度。基座与承载台的配合面做了错位卡扣结构，装配后可达到基础的防尘防水等级，适配车间多尘、偶尔有喷淋的使用环境。整体外形尺寸紧凑，横向与纵向的安装占用空间较小，既可以独立安装在墙面、设备侧壁，也可以作为集成模块嵌入到空气净化设备、除尘系统、环境监测终端内部，适配多种不同的安装场景。装置的结构设计兼顾了检测精度、装配效率与环境适应性，核心检测区域的结构经过光路校准优化，可最大程度减少外界光线对检测信号的干扰，保障输出数据的稳定性，模块化的拆分结构也方便后期对核心传感元件进行校准、更换，降低全生命周期的使用成本。
