M8杆端压缩式测力称重传感结构

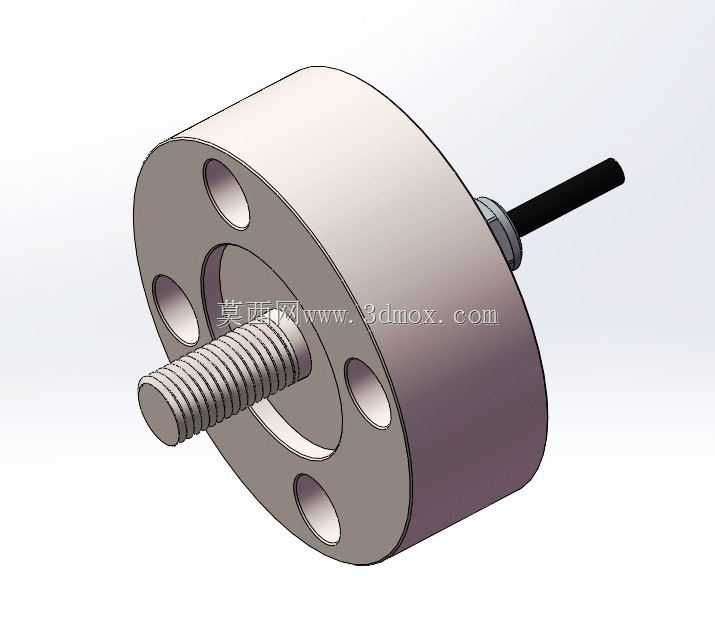

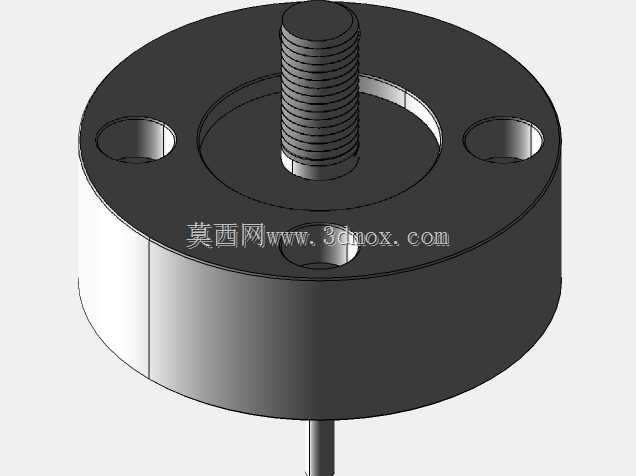

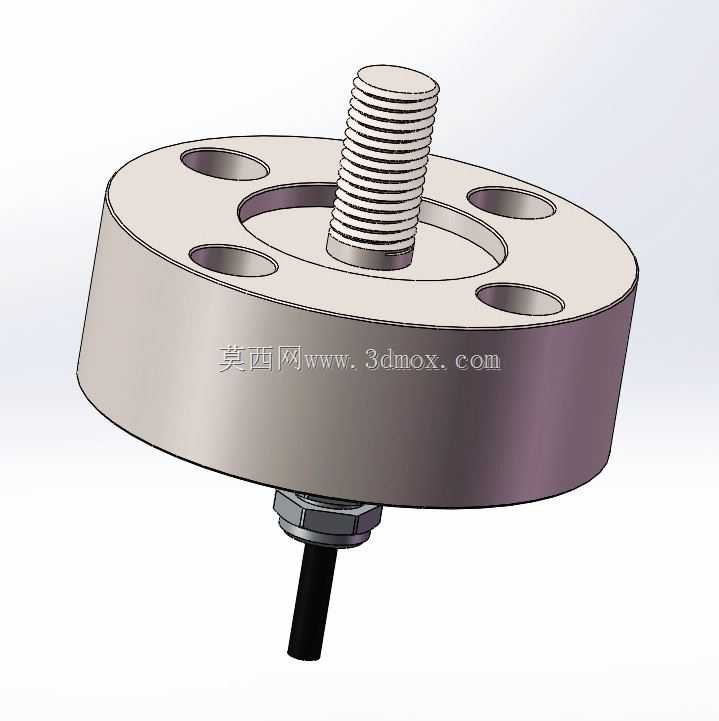

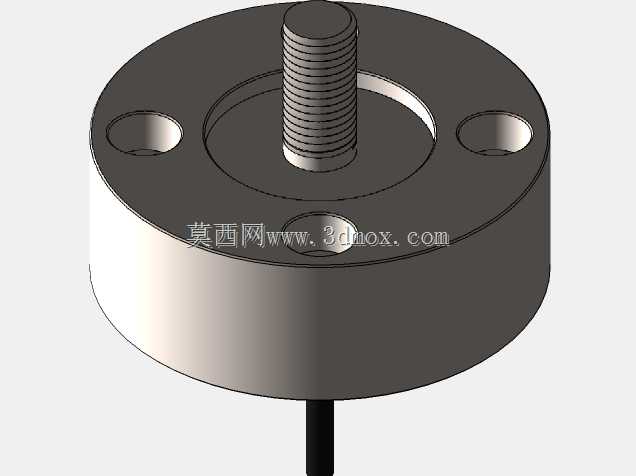

这款M8杆端结构的压缩力测量部件，主要面向小量程精准测力场景设计，可覆盖1kN、2kN两个常用的压缩力检测量程，广泛适配工业自动化装配压装工位的力值监控、小型压装设备的压合出力检测、实验测试平台的小载荷压力采集、智能仓储的微型称重模块、3C产品组装过程的压接力度管控，以及小型试验机的载荷反馈环节，能在紧凑安装空间内完成稳定的力值信号输出，为设备的力闭环控制提供可靠的数据支撑。从功能特性来看，该传感结构采用轮辐式主体承载设计，主体为扁平圆盘形态，中心凸起的M8外螺纹杆端作为直接受力端，可直接承接沿杆轴方向的垂直压缩载荷，底部出线结构可将受力产生的应变信号稳定向外传输，圆盘本体上均匀开设的四个安装通孔，可配合标准紧固件完成快速固定，无需额外设计复杂的转接安装结构，能大幅降低集成环节的设计与加工成本。设计过程中，工程师充分考量了小空间测力的实际需求，将整体结构做扁平化处理，在保证结构刚性满足满量程载荷承载要求的前提下，尽可能压缩轴向安装尺寸，让该部件可以嵌入到空间局促的压装机构、测试夹具内部；中心螺纹杆采用标准M8规格，可直接与现有设备的标准螺纹孔位适配，无需定制特殊连接接头，同时杆端根部做了过渡圆角处理，避免应力集中导致的长期使用疲劳损坏；主体承载面的平面度做了严格管控，保证安装后受力方向与传感轴线完全重合，减少偏载带来的测量误差；底部出线位置做了防折弯防护结构，避免设备运行过程中线缆反复弯折导致的信号中断问题。在安装边界层面，扁平圆盘的外径适配多数小型机构的安装空间，四个安装孔的中心距遵循小型测力部件的通用安装规范，可与同规格的安装支架直接兼容；螺纹杆的伸出长度经过精准核算，既保证足够的螺纹啮合长度来承接额定载荷，又不会因为杆长过长导致受力时产生侧向分力影响测量精度；整体安装完成后，受力端的加载平面与安装基准面的平行度控制在合理公差范围内，可保证压缩力沿轴向垂直传递，确保测量数据的稳定性与重复性，即使在长期交变载荷的工作环境下，也能保持稳定的测量性能，不会轻易出现零点漂移、灵敏度下降的问题，适配工业场景长期连续运行的使用要求。
