贴片式霍尔效应传感器MLX90248结构设计

这款贴片式霍尔效应传感器MLX90248的三维结构设计，完全围绕消费电子、工业控制领域的非接触式磁检测场景展开，可广泛应用于翻盖手机屏盖检测、笔记本开合状态识别、智能水表流量计数、小型电机转速反馈、接近开关触发等低功耗感应场景，作为核心磁敏转换元件，它能将变化的磁信号转化为可被主控芯片识别的电信号，实现无接触式的位置、位移、转速检测，避免传统机械触点长期使用后的磨损、氧化、接触不良问题，大幅提升终端设备的使用寿命与检测可靠性。

从功能特性来看，该款霍尔传感器属于微功耗全极性霍尔元件，对南北极磁场均可响应，无需严格区分磁钢安装极性，大幅降低终端产品的装配调试难度，其内部集成了霍尔感应单元、信号放大电路、施密特触发电路与输出驱动模块，可直接输出稳定的数字开关信号，无需额外外接信号调理元件，简化外围电路设计。

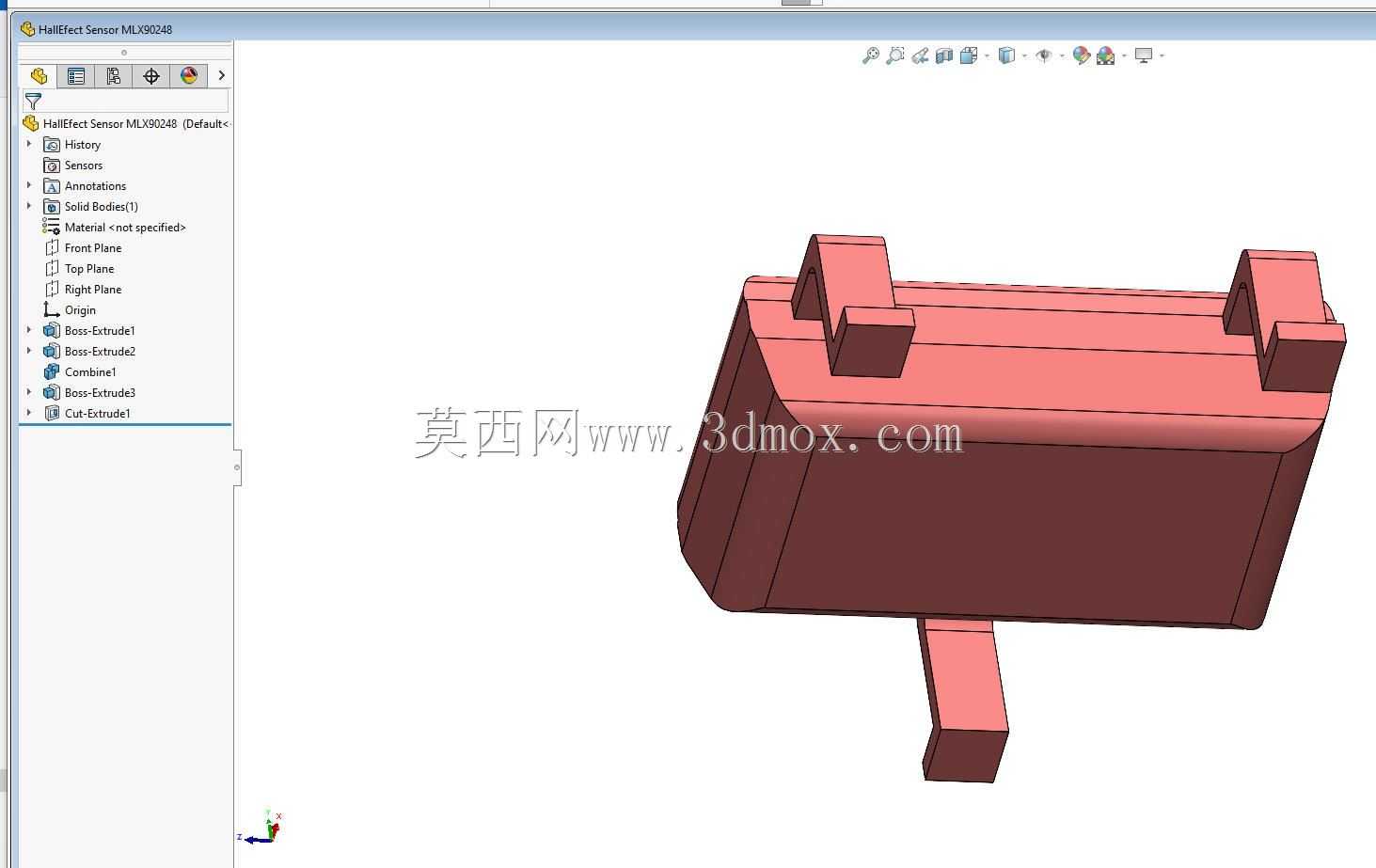

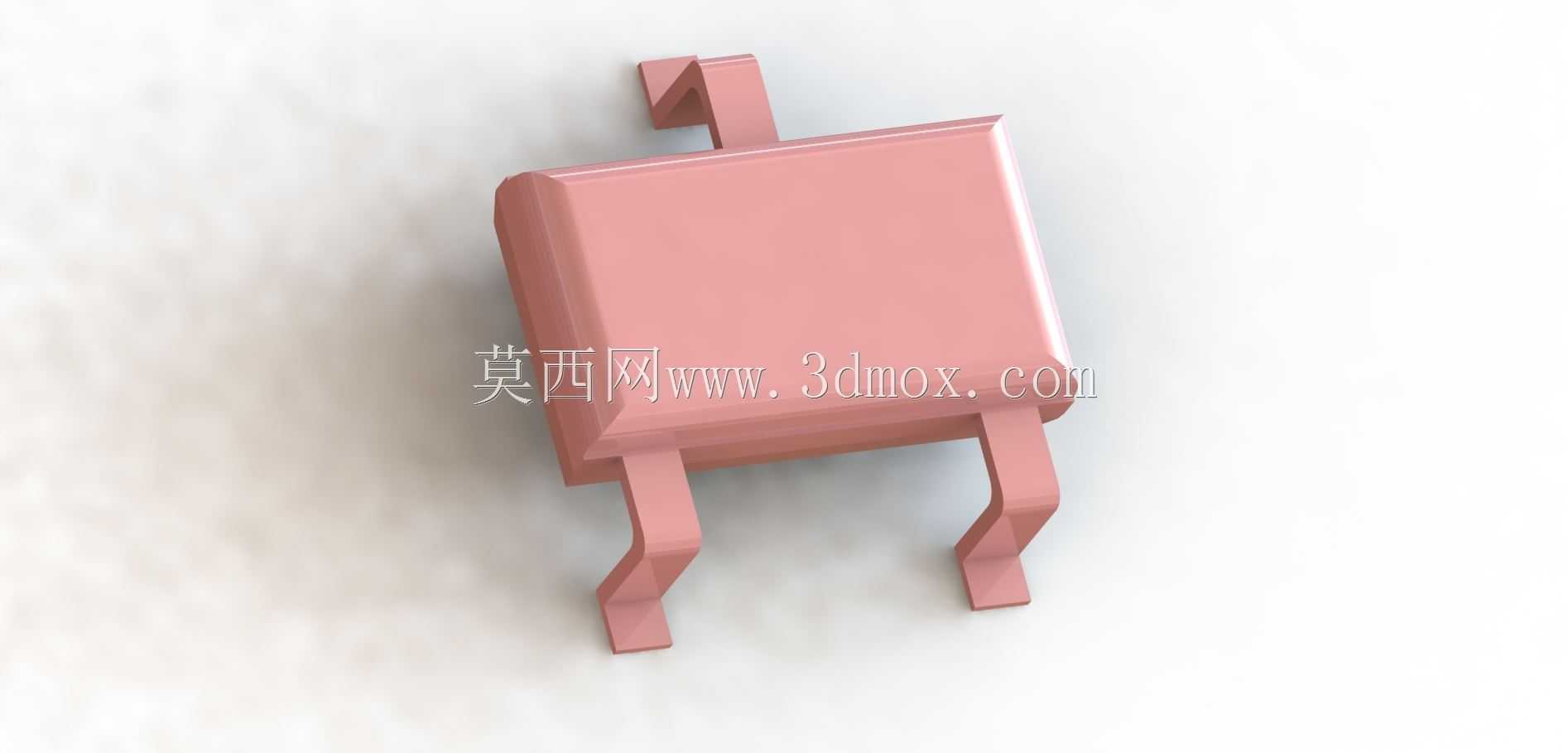

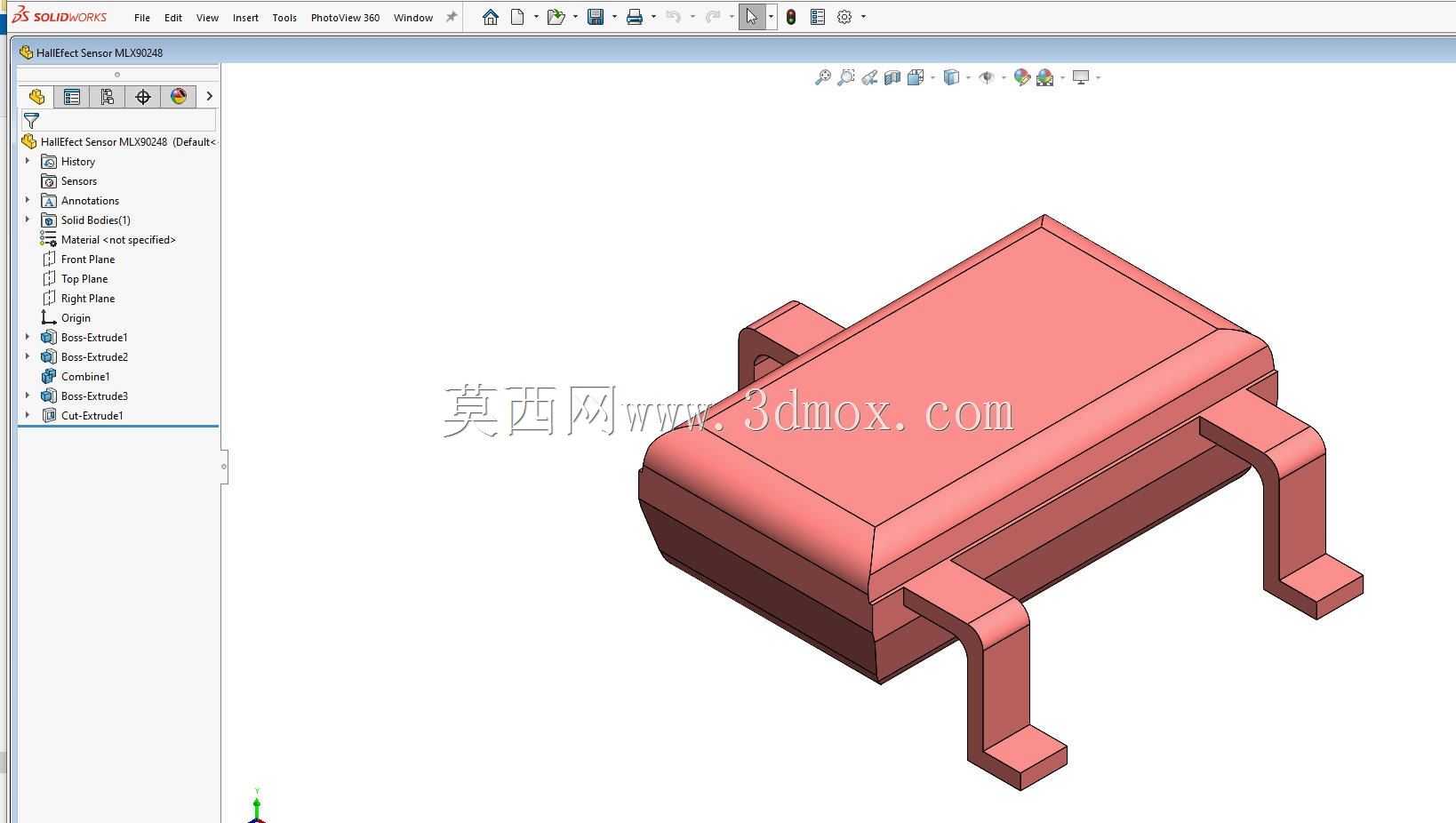

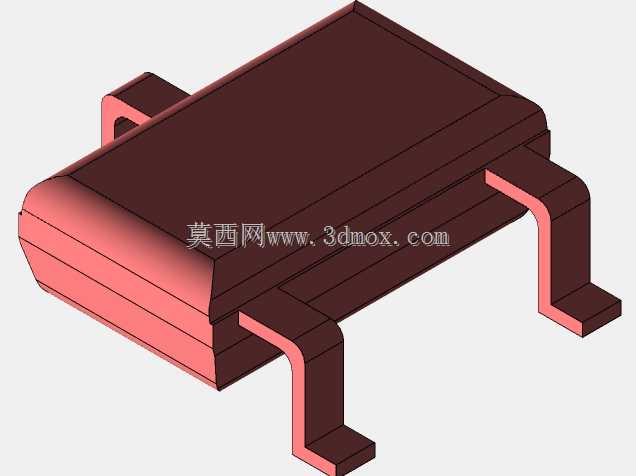

本次三维结构设计严格遵循SOT-23贴片封装的行业通用规范，整体塑封主体采用圆角矩形结构，避免注塑生产过程中的应力集中开裂问题，三个弯折成型的鸥翼式引脚沿本体两侧分布，引脚的弯折弧度、伸出长度、引脚间距均符合表面贴装工艺的通用公差要求，既可以适配标准SMT贴片机的吸嘴拾取与高速贴装流程，也能保证回流焊过程中焊锡的均匀爬升，减少虚焊、连锡等焊接不良问题。设计过程中充分考虑了终端产品的安装边界约束，整体封装厚度控制在1mm级别，可适配超薄消费电子的内部堆叠需求，引脚的焊接面与塑封本体底部保持齐平，保证贴装后元件与PCB板面贴合紧密，避免因高度差导致的焊接应力损伤。塑封本体两侧的小型定位凸台，可在自动化贴装过程中配合视觉识别系统完成元件方向校准，防止贴装反向导致的功能失效，整体结构在满足电气性能要求的前提下，最大化兼顾了生产装配的便利性与终端使用的可靠性。
