小型台式龙门结构数控加工设备

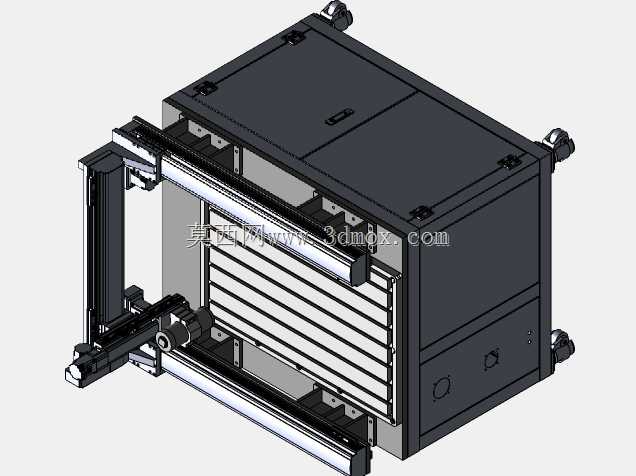

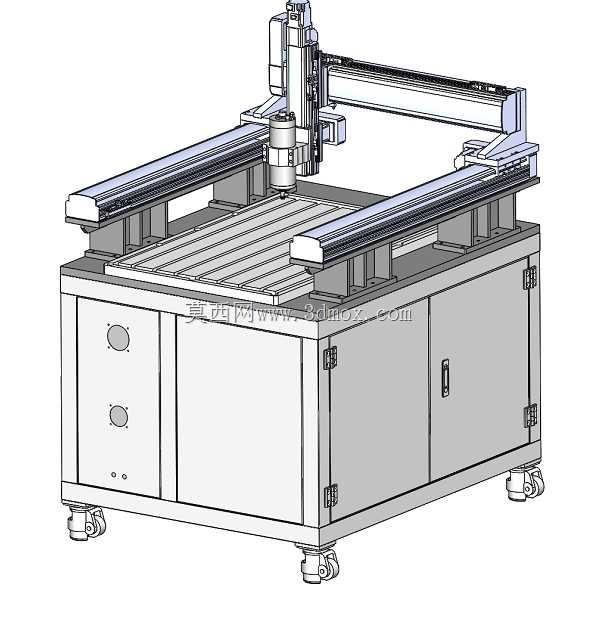

这款小型龙门结构数控加工设备，主要面向小型加工工坊、教学实训场景以及个人DIY加工领域，可覆盖亚克力、软金属、木质板材、工程塑料等多种材质的平面铣削、浮雕雕刻、钻孔、简单轮廓切割等加工需求，相较于大型工业数控设备，它的占地空间更小，部署灵活，不需要专门的大型设备安装地基，普通平整的车间地面、实训教室地面即可放置使用，适配小批量定制加工、样品打样、工艺作品制作等多元场景。设备整体采用经典的龙门移动式结构设计，加工台面为固定式T型槽平台，台面预留标准T型槽位，可搭配通用夹具快速装夹不同尺寸的待加工工件，龙门横梁沿台面两侧的线性导轨做前后方向的进给运动，搭载加工主轴的滑座沿横梁导轨做左右方向的横向进给，主轴自身可沿垂直方向做上下进给，三轴配合实现全加工幅面内的走刀动作，这种结构设计将运动部件的重量控制在合理范围，既保证了进给运动的响应速度，也降低了传动结构的负载损耗，长期运行的稳定性更有保障。设备下部采用一体式柜式机架，机架整体采用型钢焊接后经时效处理成型，可有效避免长期使用出现结构变形，柜体内部预留了电气控制系统、驱动模块、冷却循环组件的安装空间，带锁柜门可对内部元器件起到防护作用，避免加工过程中产生的切屑、粉尘侵入电气部件造成故障，底部配备可调节支撑脚轮，既可以方便设备短距离移位，移位完成后也可通过调节脚杯将设备调至水平状态，保证加工精度不受地面平整度影响。从安装边界来看，设备整体宽度控制在1.3米以内，长度控制在1.6米以内，高度控制在1.5米以内，常规的标准车间门洞、货运电梯都可顺利通过，不需要对场地进行特殊改造即可完成进场部署。设计过程中充分考虑了小型加工场景的使用痛点，主轴采用高速风冷主轴，可适配不同直径的标准夹头，满足不同刀具的装夹需求，三轴传动均采用精密滚珠丝杠搭配预压导轨，反向间隙控制在极小范围，可保证加工轮廓的精度，走线全部采用拖链内置防护，避免长期往复运动造成线缆磨损，操作按钮集中设置在柜体前部侧面，操作人员站在设备正面即可完成启停、进给调节等操作，人机交互逻辑更符合小型加工场景的使用习惯。
