小型桌面台式数控雕刻加工设备结构

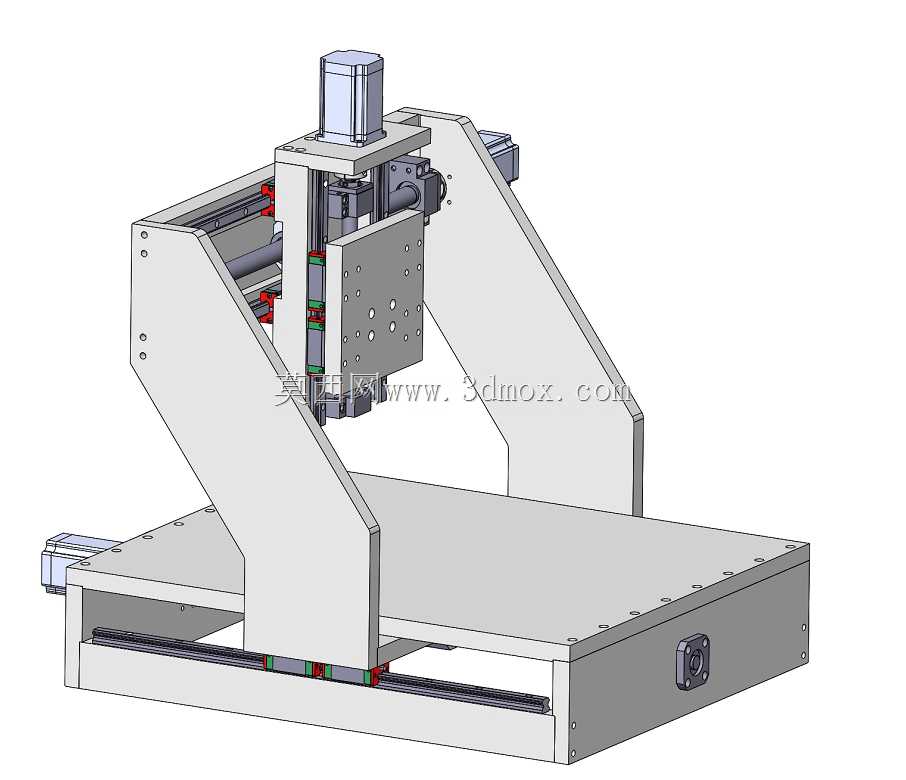

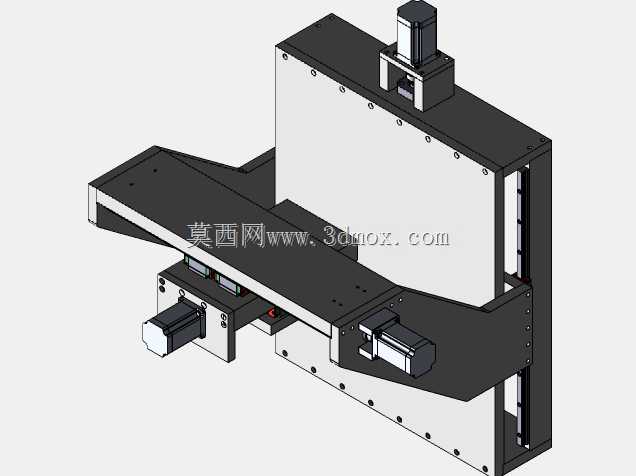

这款小型台式数控加工设备，主要面向个人工坊、文创加工、教学实训、小批量打样场景设计，可覆盖软金属、亚克力、木材、PCB板、工程塑料等多种材质的平面雕刻、铣削、钻孔、切边作业，能够满足手板制作、个性化文创产品加工、电子线路板试制、小型零件精密修配等日常加工需求，相比大型工业机床占地空间更小，部署灵活，无需专用工业场地即可完成安装调试，适配小型加工场景的灵活生产需求。设备采用经典的固定龙门移动工作台结构设计，整体框架采用双侧立式支撑臂搭配底部一体式箱体基座的布局，双侧支撑臂对称布置保证龙门结构的刚性，有效降低加工过程中的结构震颤，提升加工精度稳定性；底部基座集成Y轴传动模组的安装空间，同时内置走线槽与驱动元件安装位，将传动部件与电气元件的安装空间整合在基座内部，既压缩了整体外形尺寸，也能对传动部件形成防护，避免加工碎屑落入传动导轨影响运行精度。传动系统采用三轴直线导轨搭配滚珠丝杠的传动组合，X轴模组布置在龙门横梁上搭载Z轴加工头总成，Z轴模组集成主轴安装位与滑台，可实现主轴的上下进给，Y轴模组布置在基座上方搭载加工工作台，三个轴向的传动模组均预留了伺服电机的标准安装接口，可根据加工需求选配不同功率的伺服驱动部件，适配不同材质的加工负载要求。设计过程中充分考虑了桌面部署的安装边界，整体设备的占地面积控制在常规工作台可承载的尺寸范围内，工作台面预留了通用的T型槽安装位，可快速适配通用夹具、工件吸盘等装夹配件，无需额外改造工作台面即可完成不同外形工件的装夹固定；Z轴滑台预留了多组安装孔位，可适配不同功率的高速电主轴，满足不同切削负载的加工需求，设备的走线全部采用内侧拖链布置，避免走线外露干扰加工行程，同时也能减少加工碎屑对线缆的磨损。整体结构在保证足够加工刚性的前提下，尽可能压缩了非功能结构的体积，让设备可以在狭小的桌面空间内完成常规的小型零件加工任务，双侧支撑臂采用加厚板材成型，通过螺栓与基座、横梁形成刚性连接，无需额外焊接即可保证整体框架的结构强度，也方便后期的维护拆装，对传动部件进行检修更换时无需整体拆解框架，降低了后期维护的难度。
