单轴自动弯管加工设备结构设计

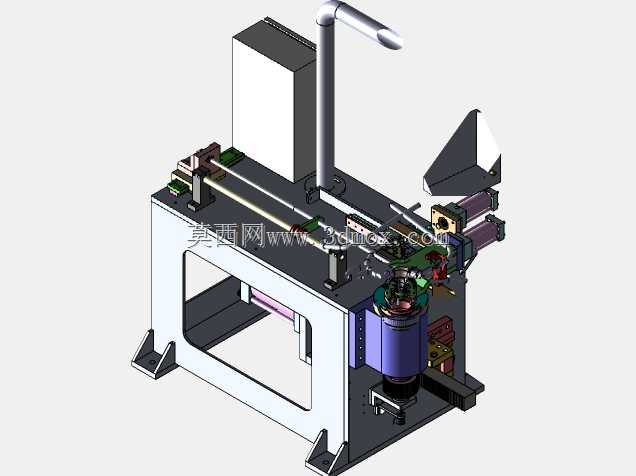

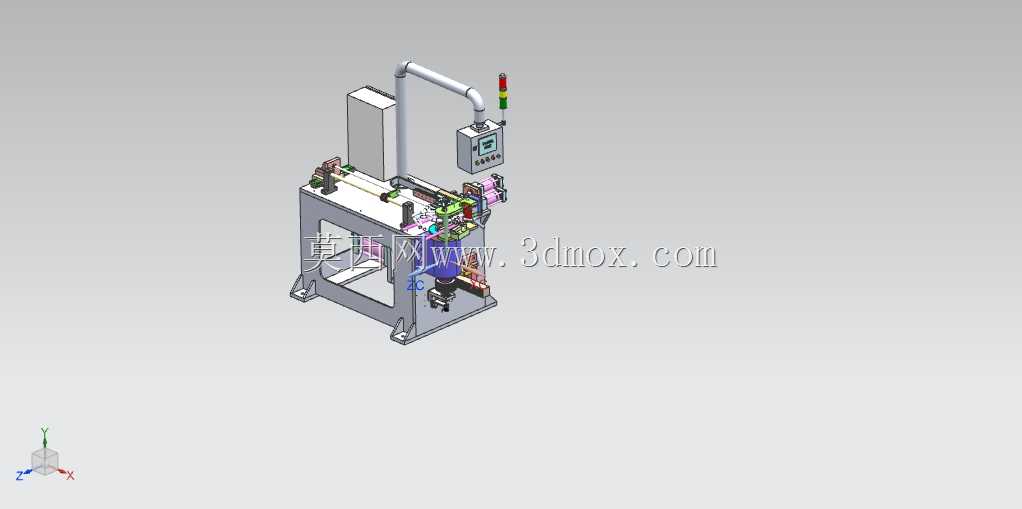

这款单轴弯管加工设备，主要面向中小规格金属管材的批量弯折成型作业，广泛适配五金加工、汽配管件、家具五金、制冷管路等生产场景，可完成圆管、方管等常规截面管材的定角度弯折加工，替代传统人工弯管的低效作业模式，保障管件弯折角度的一致性与成型精度，降低管材弯折处的瘪形、开裂等不良率。设备整体采用框架式床身结构，底部设置带安装孔的支撑脚座，可直接通过膨胀螺栓固定在硬化车间地面，安装边界规整，无需额外浇筑复杂设备基础，整体占地空间紧凑，适配中小型加工车间的工位布局需求。床身主体采用钢板焊接后去应力处理的结构，上方集成弯管执行模组、管材夹持定位机构、竖向操作悬臂与电气控制仓，各功能模块布局紧凑，管线排布规整，既保障设备运行的结构刚性，也便于后期的维护检修。设备的核心弯管执行端设置在床身前侧中部，搭配可调节的管材夹持定位组件，可根据待加工管材的管径、弯折半径更换适配的模具，夹持机构采用气动压紧的方式，装夹管材便捷快速，弯管动作由驱动模组带动模具完成定角度回转，弯折过程中管材受力均匀，可有效避免管壁出现过度形变。竖向悬臂顶端设置操作端，便于操作人员站在设备前侧即可完成参数设置、动作触发等操作，符合人体工学的操作高度设计，可降低长时间作业的操作疲劳。设备后侧的电气仓采用封闭式结构，可阻隔车间加工产生的粉尘、切削液飞溅进入电气元件区域，提升设备运行的稳定性。在设计思路上，这款设备优先兼顾了加工稳定性与操作便捷性，没有冗余的复杂功能结构，核心聚焦单规格或小范围规格管材的批量弯管作业需求，结构简单可靠，维护成本低，既可以作为独立工位完成单一弯管工序，也可以接入管材加工生产线，配合上料、裁切等设备完成连续化的管件加工作业。设备的各运动部件均设置了对应的防护结构，外露的传动部位加装防护挡板，避免加工过程中操作人员误触运动部件，符合车间作业的安全规范要求。
