桌面级小型CNC数控雕刻切割设备

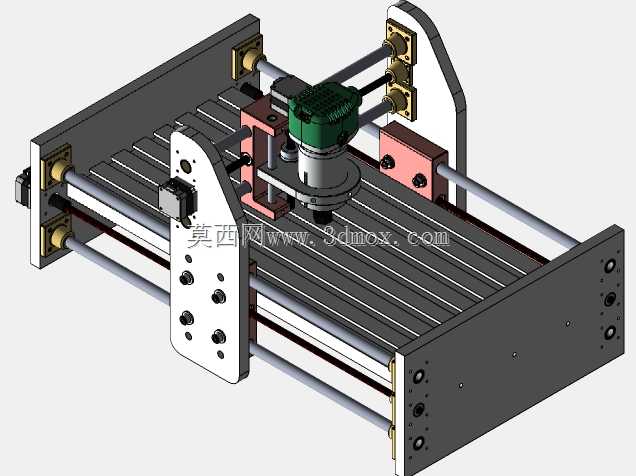

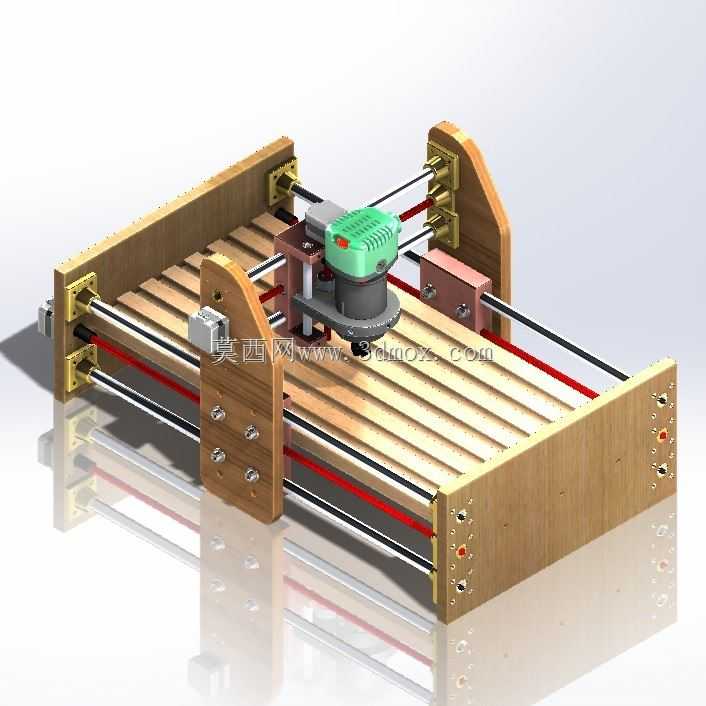

这款桌面级小型数控加工设备，主要面向个人创客、小型手作工作室、院校创新实训场景设计，可放置在常规工作台面上使用，无需占用大面积工业生产场地，适配小批量定制加工、创意打样、教学实操等多元需求。设备可实现软质木材、亚克力、薄型铝塑板、印刷电路板等多种材料的平面雕刻、轮廓切割、钻孔铣削作业，能够满足手工爱好者制作个性化文创摆件、电子爱好者加工定制线路板、小型工坊打样非标小零件的实际使用需求。整体结构采用木质侧板作为主体支撑框架，搭配多根平行布置的光滑光轴作为传动导向基准，光轴两端通过金属连接块与木质侧板锁紧固定，既保证了整体框架的结构刚性，又通过木质材料的轻量化特性控制了设备整体自重，方便使用者根据需求挪动设备摆放位置。核心加工执行端采用通用型手持修边机作为加工主轴，这类主轴配件市场保有量大、采购更换成本低，使用者可根据加工材料的不同，快速更换对应规格的铣刀、钻头、雕刻刀等刀具，无需定制专用主轴配件，大幅降低了设备的后期维护成本。传动部分采用步进电机配合丝杆的传动方案，可精准控制主轴在X、Y、Z三个轴向的移动距离，保证加工过程中的走刀精度，避免出现走刀偏移、加工尺寸超差的问题。设备的工作台面采用多根平行木条拼接而成，木条之间预留均匀缝隙，既可以方便使用者通过夹具固定待加工工件，也能在加工过程中让废屑自然下落，避免废屑堆积在台面上影响加工平整度。设计过程中充分考虑了个人DIY制作的可行性，大部分结构件都可以通过3D打印制作，使用者仅需采购标准的光轴、丝杆、步进电机、驱动板以及通用的手持主轴，就可以自行完成整机组装，无需依赖大型工业加工设备制作专用零件，大幅降低了个人自制数控设备的门槛。设备的安装边界充分适配桌面使用场景，整体长宽尺寸控制在常规桌面的可容纳范围内，高度方向预留了足够的Z轴行程，可满足一定厚度工件的加工需求，同时设备的控制接口全部布置在侧板外侧，方便使用者连接控制线路、调试设备参数，操作时无需探身到设备内部，提升了操作的便捷性与安全性。
