弧形叶片式水轮机导流栅结构

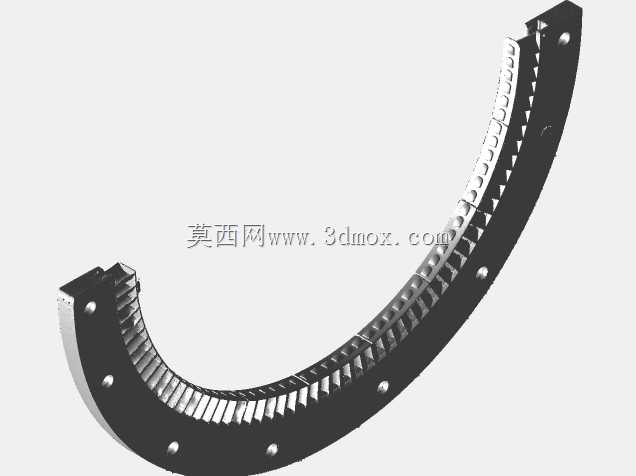

该弧形构件是叶片式水轮机的核心导流栅部件，主要应用于中小型径流式水力发电设备的水流导向环节，安装在水轮机转轮的进水侧环形流道位置，承担着将上游来流均匀导向转轮叶片的关键作用，直接影响水轮机的水能转换效率与运行稳定性。在实际工况中，上游引水管道输送的压力水流经过该导流栅时，会顺着栅体的弧形曲面与内侧排列的导流齿槽完成流向调整，将原本轴向或径向的来流梳理为适配转轮叶片入流角的旋向水流，避免水流直接冲击转轮造成紊流、脱流等能量损耗问题，同时还能阻挡水流中裹挟的大体积杂物进入转轮腔，防止转轮叶片被异物撞击损坏。从设计思路来看，该构件采用大曲率弧形整体结构，曲率半径完全匹配水轮机蜗壳的内壁安装边界，整体弧长对应水轮机环形流道的120度包角，两端设置的定位凸台可直接嵌入蜗壳内壁的预留卡槽完成周向定位，沿弧面均匀分布的沉头安装孔可通过螺栓将构件与蜗壳基体牢固连接，安装后构件内侧与转轮外缘的间隙控制在3-5mm范围内，既保证水流导向的密封性，又避免构件与转动的转轮发生刮擦干涉。构件内侧沿弧向等距排列的导流齿采用变截面设计，齿形从进水端到出水端逐渐收窄，齿间流道的过流面积沿水流方向均匀递减，可在引导水流转向的同时实现小幅增压，提升进入转轮的水流做功能力；构件基体采用高强度耐磨不锈钢材质设计，表面做抛光处理降低水流摩擦阻力，整体厚度根据不同水头工况可在15-25mm区间调整，适配10-80米水头的中小型水轮机使用需求，可有效提升水轮机整体运行效率约8%-12%，同时降低机组运行时的水流脉动噪音，延长转轮部件的维护周期。
