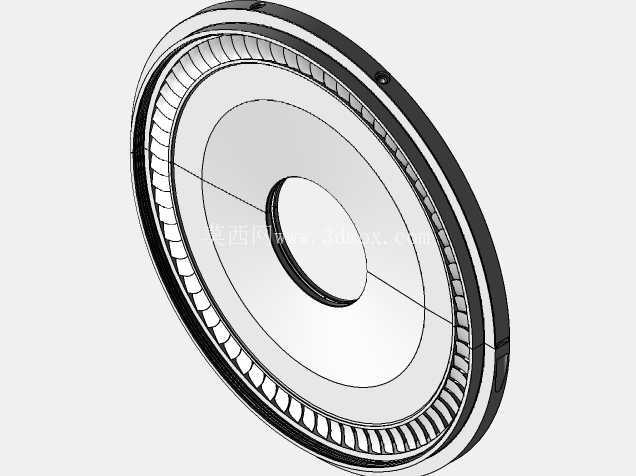

汽轮机八级喷嘴隔膜结构设计

　　在火电、核电及工业驱动用汽轮机组的通流部分设计中，喷嘴隔膜是承担蒸汽导流与流量分配的核心定子构件，本次呈现的八级喷嘴隔膜结构，针对汽轮机中压缸第八级通流工况做了针对性的结构适配，区别于低压段大尺寸隔板的焊接结构，该级隔膜采用整体式外环与内嵌喷嘴叶栅组合的形式，适配中压段蒸汽参数下的强度与密封要求。从实际运行场景来看，该部件安装在汽轮机汽缸内对应第八级动叶的上游位置，外环通过定位止口与汽缸内壁的卡槽配合，周向布置的定位销孔用于抵消蒸汽压差带来的周向窜动，内环侧设置的汽封槽道用于安装梳齿汽封，减少级间蒸汽泄漏，避免通流效率损失。

　　设计阶段首先围绕该级的蒸汽焓降参数确定喷嘴叶型的安装角与叶栅节距，每一片喷嘴的型线都经过气动计算优化，确保蒸汽流出喷嘴时的出口角与动叶进口角匹配，减少气流冲击损失，叶栅与内外环的连接采用嵌入式榫槽结构，既保证叶栅的定位精度，也方便后期检修时更换受损的喷嘴叶片。从结构尺寸边界来看，该隔膜的外环外径适配对应汽缸的内径尺寸，安装时需保证与转子的同轴度公差控制在0.05mm以内，否则会导致汽封间隙不均，轻则增大漏汽量，重则引发动静碰磨故障；内环的中心通孔直径匹配对应位置的转子轴径，预留的汽封间隙根据机组运行时的转子挠度、缸体变形量做了补偿设计，避免热态工况下出现动静摩擦。

　　不同于普通的承压隔板，该喷嘴隔膜的叶栅流道表面做了光滑过渡处理，所有叶型的进出气边缘都做了小圆角钝化，避免长期受蒸汽冲蚀出现边缘缺损，外环上开设的疏水小孔用于启动阶段排出级间凝结的疏水，防止水击损伤动叶。在实际机组检修过程中，这类喷嘴隔膜的检查重点集中在喷嘴叶栅的冲蚀程度、外环定位面的磨损情况以及内环汽封槽的变形量，建模时还原的所有细节结构，包括周向的定位凸台、叶栅与环体的连接焊缝、疏水孔的位置与角度，都能为检修工艺制定、备件加工提供精准的三维参考，也可用于通流部分改造时的气动仿真建模，避免二维图纸转化过程中的尺寸偏差。

　　很多刚接触汽轮机设计的工程师容易忽略喷嘴隔膜的热膨胀补偿设计，该结构在外环与汽缸配合的位置预留了0.2-0.3mm的径向间隙，用于补偿机组从冷态启动到满负荷运行时的金属热膨胀量，间隙过小会导致缸体膨胀受阻引发变形，间隙过大则会导致隔膜定位不稳产生振动，这些细节在三维模型中都做了精准还原，能帮助设计人员直观理解配合关系。此外，隔膜的端面平行度公差要求控制在0.02mm以内，确保与相邻级部件的贴合度，减少蒸汽沿端面的泄漏，建模时对端面的密封槽结构也做了完整呈现，可直接用于密封垫片的选型与装配干涉检查。
