多级离心泵内部转子与壳体装配结构

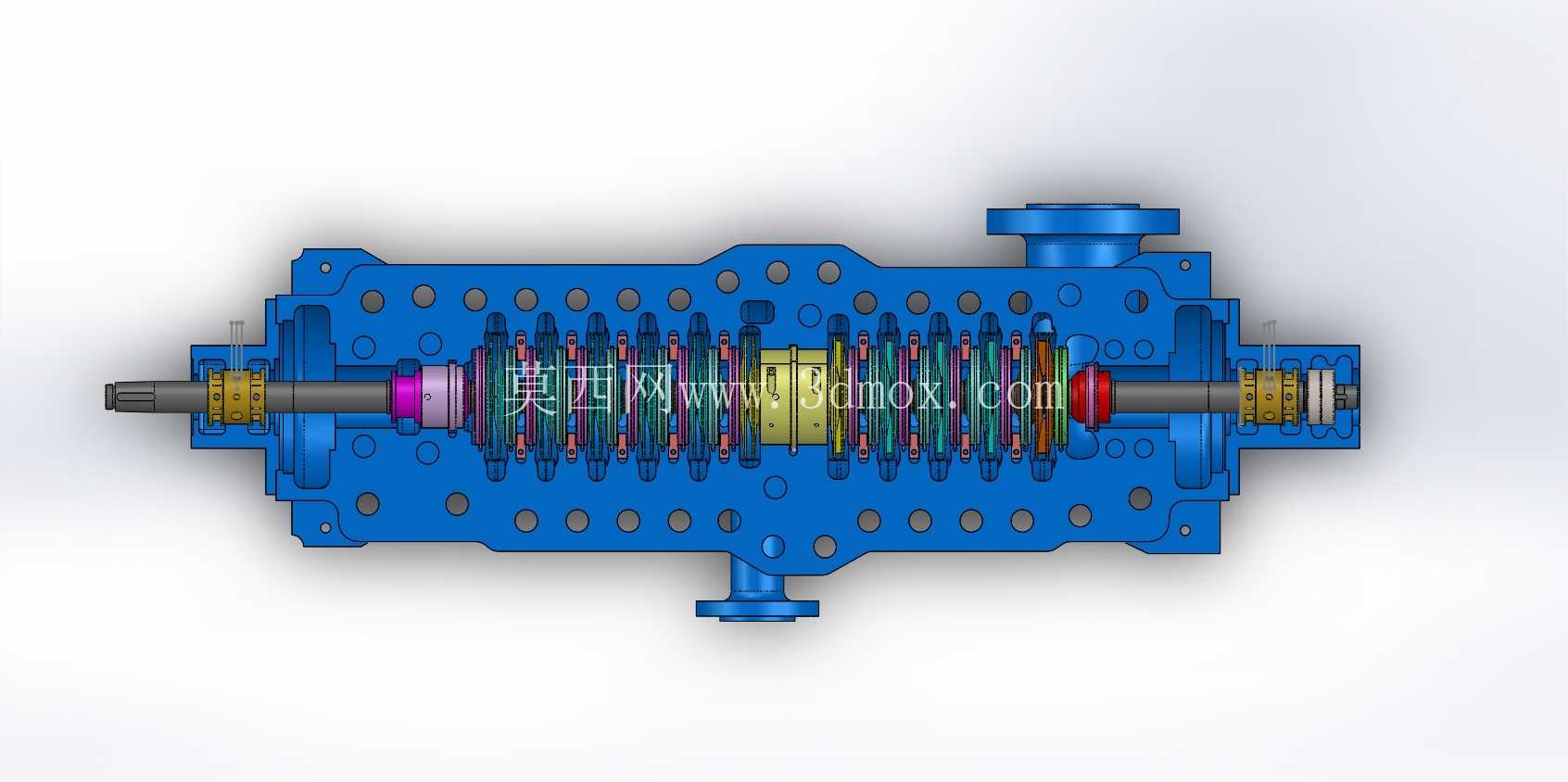

　　在石油炼化、长距离输水、锅炉给水、高压化工流体输送等工况中，多级离心泵是核心的流体增压设备，其结构设计的合理性直接决定设备运行的稳定性、扬程参数达标率与检修维护成本。本次呈现的装配结构完整还原了卧式多级离心泵的核心组成，从轴向剖分的视角可清晰观察到从动力输入端到输出端的全部核心部件排布逻辑。

　　从实际应用场景来看，这类卧式多级离心泵多用于需要中高扬程的流体输送场合，比如电厂锅炉给水环节需要将除氧后的水加压送至锅炉汽包，或是油田注水作业中需要将处理后的水高压注入地层维持地层压力，亦或是化工流程中输送有一定温度的工艺介质，这类工况对泵的运行平稳性、轴向力平衡能力、密封可靠性都有极高要求。

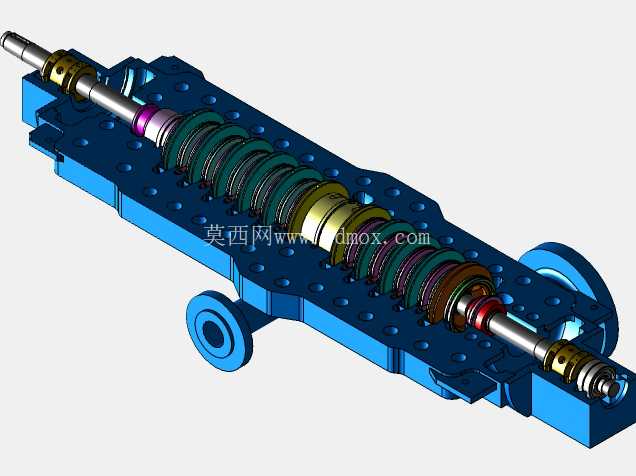

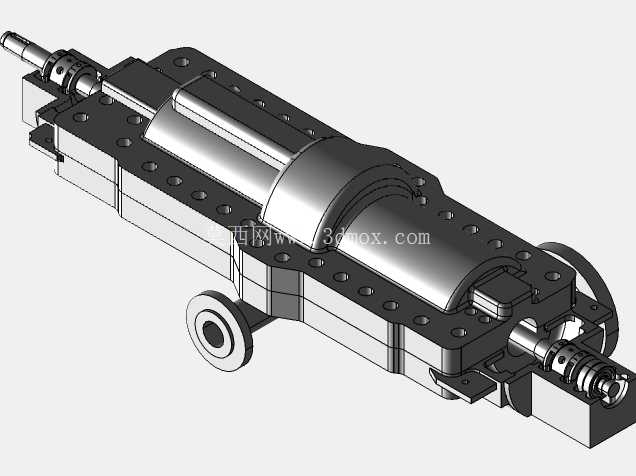

　　从结构功能特性来看，该结构采用分段式壳体加穿杠螺栓紧固的设计，蓝色的泵体外壳上均匀分布的螺栓孔用于连接各级泵段，保证高压工况下壳体的密封性能，避免各级间的流体内漏。贯穿泵体中心的泵轴上依次套装了多级叶轮、导叶、轴套、平衡盘组件、密封组件与轴承定位部件，每一级叶轮对应一级增压单元，流体从进水段进入后，依次通过每一级叶轮获得动能，再经导叶将动能转化为压力能，逐级累加后达到设计所需的输出扬程。

　　设计思路上，该结构充分考虑了多级泵运行中最核心的轴向力平衡问题，在非驱动端设置了平衡盘结构，可自动平衡叶轮工作时产生的轴向推力，减少轴承承受的轴向载荷，延长轴承使用寿命。轴上不同颜色的部件对应不同功能的套件：紫色部件为轴套，用于保护泵轴避免被介质冲刷磨损，磨损后仅需更换轴套即可，无需更换整根泵轴，降低维护成本；黄色部件为密封腔定位组件，用于安装机械密封或填料密封，防止泵内高压介质沿轴向外泄漏；红色部件为平衡盘的配合副，依靠高压介质在平衡盘两侧形成的压力差实现轴向力的动态平衡。

　　从安装边界与尺寸配合来看，该泵采用卧式脚支撑安装，泵体上下设置的法兰接口分别为出口与进口，安装时需保证进出口管路的对中精度，避免管路应力传递到泵体上导致壳体变形或轴系对中偏差。两端的轴承位需要预留足够的轴承安装与润滑空间，驱动端的轴伸尺寸需要匹配联轴器的安装要求，保证与原动机（电机或汽轮机）的对中精度在允许范围内。各级叶轮与导叶的流道对中精度是设计与装配时的核心控制要点，若流道错位会导致流体水力损失增大，泵效率下降，严重时还会引发异常振动。

　　在实际建模过程中，需要严格控制各级泵段的止口配合尺寸，止口的同轴度公差直接决定整根轴系的装配精度，若止口同轴度超差，会导致泵轴装配后出现挠曲，运行时产生振动超标、密封过早失效等问题。同时，转子部件的动平衡精度需要达到G2.5级以上，因为多级泵转子长度较长，工作转速较高，若动平衡不达标，高速运行时的不平衡量会引发整泵振动，损坏轴承与密封件。

　　另外，壳体上的螺栓孔排布采用对称均布设计，紧固时需要按照对角线顺序分次拧紧，保证各级泵段结合面的压力均匀，避免出现局部间隙导致高压介质泄漏。两端的密封腔尺寸需要匹配所选密封件的安装要求，若采用机械密封，需要保证密封腔的端面跳动与轴的径向跳动在密封允许的公差范围内，否则会导致密封面磨损过快，出现泄漏问题。

　　这类结构的泵在选型时，需要根据实际工况的流量、扬程、介质特性来确定叶轮级数、叶轮材质与密封形式，比如输送含颗粒介质时需要采用耐磨材质的叶轮与导叶，输送腐蚀性介质时需要选用对应的耐腐蚀材质壳体与过流部件。建模时还原的装配关系可直接用于后续的工程图生成、装配工艺编制、检修流程模拟，也可作为结构优化的基础模型，比如通过调整叶轮叶片型线、导叶流道形状来提升泵的水力效率，或是优化平衡盘结构尺寸来提升轴向力平衡的稳定性，降低平衡盘的磨损速率。
