多级平行轴闭式齿轮传动箱体结构

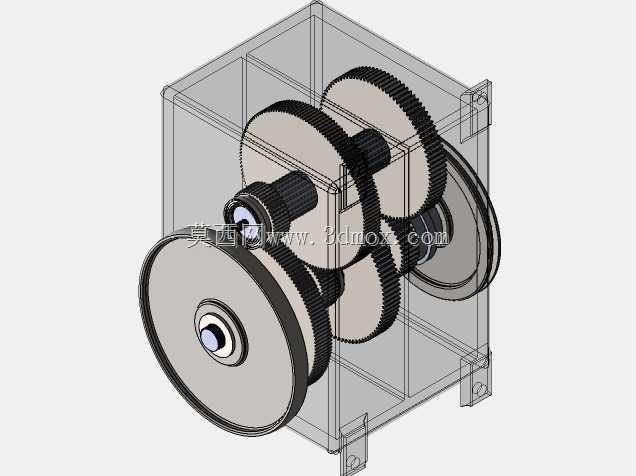

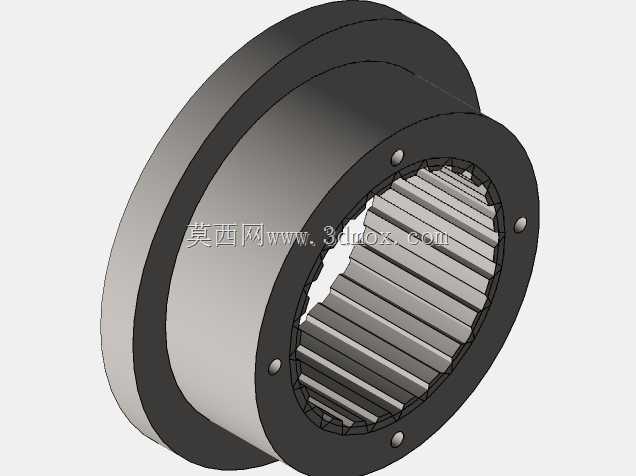

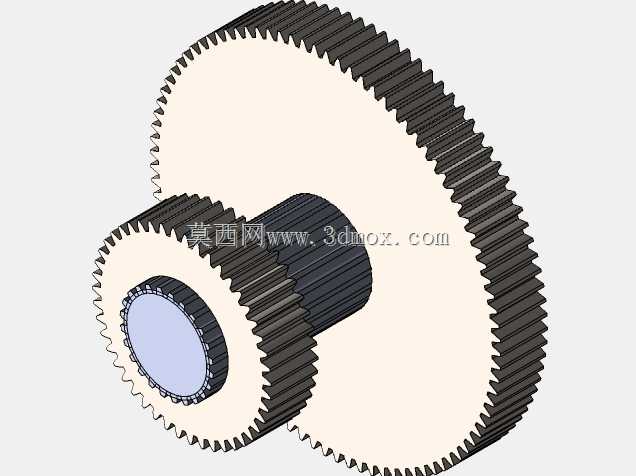

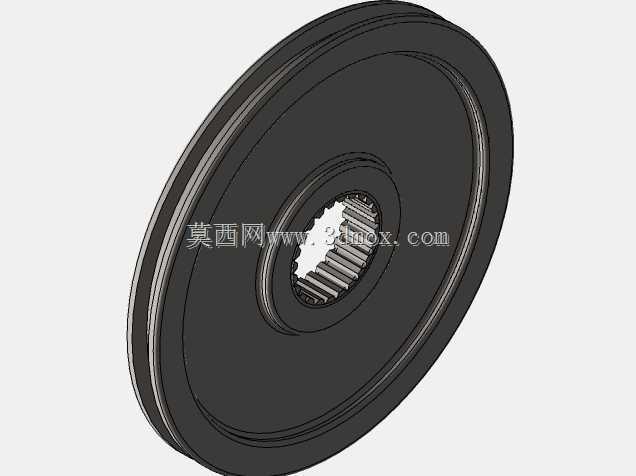

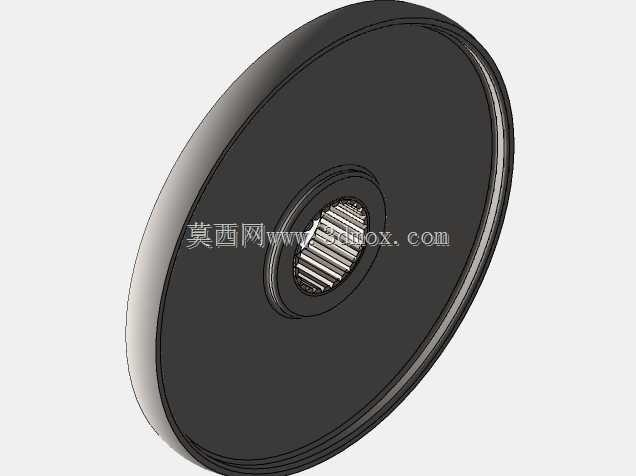

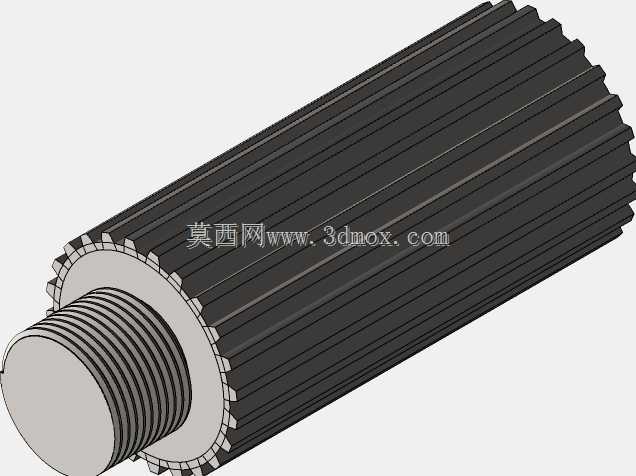

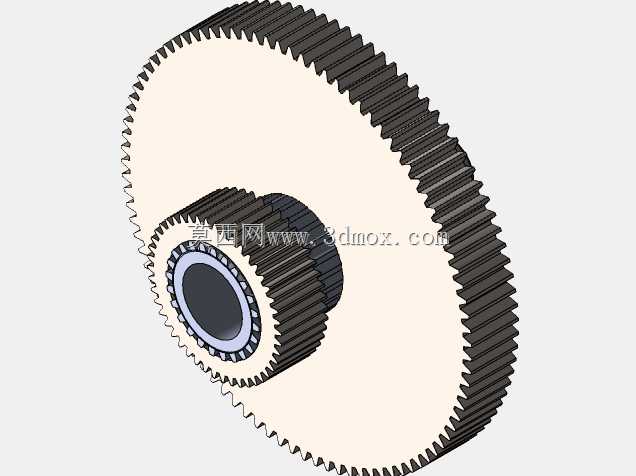

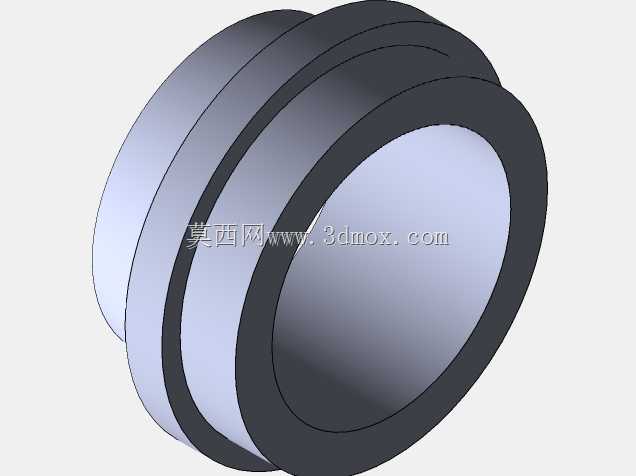

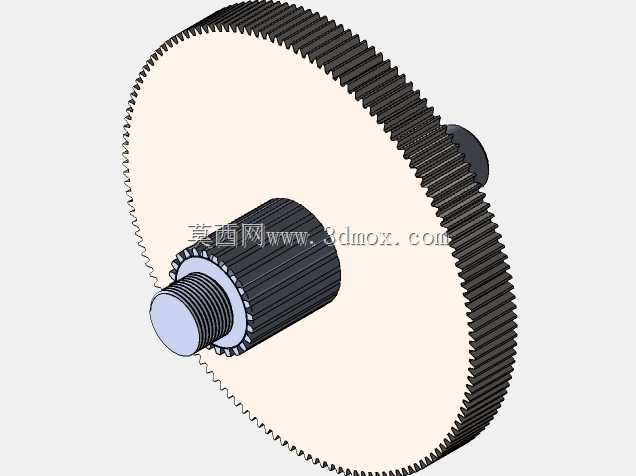

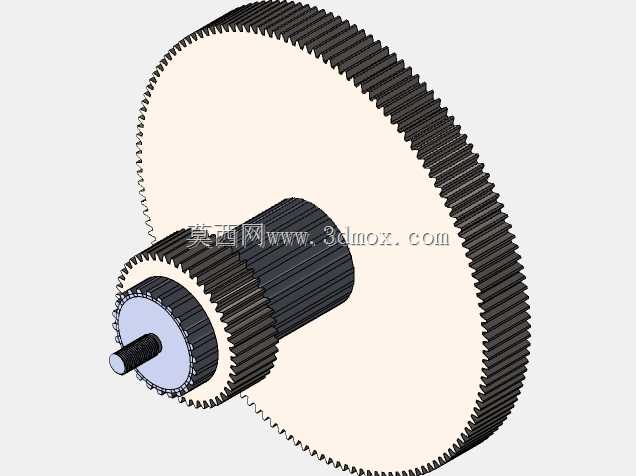

这款多级平行轴闭式齿轮箱，是机械传动系统中承担转速匹配、扭矩放大功能的核心部件，广泛适配轻工输送设备、小型农机作业单元、非标自动化生产线、中小型机床进给机构等对传动平稳性有稳定要求的场景，能够在原动机与工作执行端之间搭建可靠的动力传递链路，解决不同工况下动力输出端与负载端转速、扭矩不匹配的实际问题。从功能特性来看，该齿轮箱采用三级平行轴圆柱齿轮传动布局，各级齿轮依次啮合实现逐级减速，输入轴端预留的带轮安装位可直接对接电机皮带传动输出，无需额外加装联轴器即可完成动力接入，输出轴采用加粗阶梯轴设计，能够承载更大的径向载荷与扭矩输出，适配带轮、链轮、联轴器等多种外接执行件的安装需求。箱体采用封闭式方形焊接结构设计，侧壁预留的轴承安装位可实现各传动轴的精准定位，上下分体式的箱体结构既能够保证齿轮啮合区域的密闭性，减少运行过程中润滑油的飞溅损耗与外界粉尘杂质的侵入，也为后期的齿轮检修、轴承更换、润滑油更换维护预留了充足的操作空间。在设计思路上，该结构优先保障传动链路的同轴度与齿轮啮合精度，各级齿轮的中心距严格按照模数、齿数参数匹配计算，轴系的跨距设计充分考虑了轴的挠度变形余量，避免满负载运行时齿轮出现偏载、打齿等故障；箱体边角处设置的安装固定耳座带有标准安装孔位，可直接通过螺栓固定在设备机架的预设安装面上，无需额外制作转接安装板。从安装边界来看，该齿轮箱整体为规整的立方体外廓，输入轴伸出端与输出轴伸出端分别位于箱体相邻的两个侧面，外接部件的旋转半径不会超出箱体的最大外廓边界，安装时仅需预留轴端外接件的操作空间与箱体侧盖的拆卸维护空间即可，整体占用空间紧凑，能够适配各类安装空间受限的中小型设备动力舱布局。箱体内腔预留的储油空间可存储足量齿轮润滑油，齿轮运转时带起的润滑油可直接飞溅至各啮合齿面与轴承位置，实现无需额外供油系统的自润滑效果，有效降低了配套设备的整体制造成本与后期维护复杂度。
