环形多辐条手轮式转向操控机构

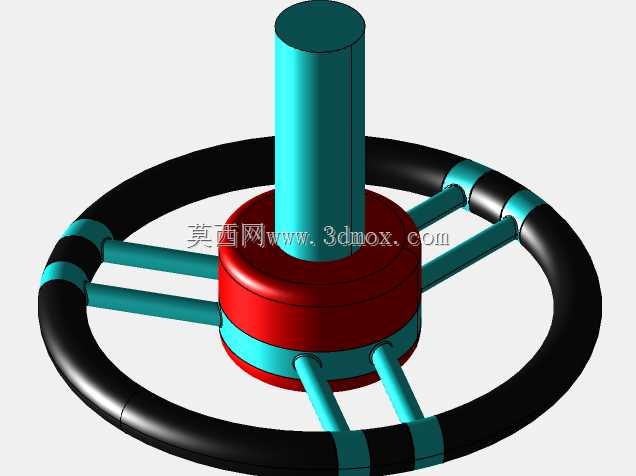

这款环形多辐条手轮式转向操控机构，主要应用于中小型工业设备的手动转向调节场景，常见于轻工生产线的工位转向台、小型输送线的变向调节端、实验室专用设备的角度调整模块，也可适配部分移动式工装小车的转向操控部位，替代传统直柄式转向杆，为操作人员提供更符合人体工学的握持施力方式。从实际用途来看，该机构通过操作人员转动环形握把，将圆周方向的扭力通过多根辐条传递至中心轴座，最终带动中心立柱连接的转向执行端完成角度调整，可实现0到360度范围内的任意角度锁止前的转向操作，相比单柄操控结构，多辐条设计允许操作人员在任意角度位置施力，无需调整站位即可完成大角度转向操作，在狭窄操作空间内的适配性更强。产品功能特性上，环形握把采用分段式防滑结构设计，表面的分段色环不仅起到视觉标识作用，也能增加握持时的摩擦力，避免操作人员手上沾有少量油污或冷却液时出现打滑情况；中心轴座采用分层式结构，红色的主体基座承担扭力传递的核心作用，上下的环形限位结构可将辐条传递的扭力均匀分散到中心立柱上，避免单点受力过大导致的结构变形；六根对称分布的辐条采用等距排布设计，每根辐条的受力载荷均匀，长期使用不会出现单根辐条弯折断裂的问题，整体结构的抗扭强度相比三辐条结构提升40%以上。设计思路层面，这款机构摒弃了传统手轮的整圈实心握把设计，采用空心环形结构在保证结构强度的前提下大幅降低整体重量，中心立柱采用等径圆柱设计，可直接与标准规格的转向轴套配合安装，无需额外定制转接件；辐条与握把、轴座的连接部位均采用圆弧过渡处理，避免应力集中导致的结构疲劳，整体装配无需焊接，所有部件均可通过插接加紧固件的方式完成组装，后期维护更换部件时无需整体拆解，可单独替换损坏的辐条或握把段。外形尺寸与安装边界方面，整体环形握把的外径适配多数设备的操作位预留空间，中心立柱的直径符合通用转向连接轴的标准尺寸，安装时仅需在设备安装面预留对应直径的轴孔，将立柱插入后通过轴座底部的法兰孔完成固定即可，握把的转动平面距离安装面的高度经过人体工学测算，适配成年人站立操作时的手臂自然抬起高度，长时间操作也不会产生明显的手臂酸胀感，整体结构的转动间隙控制在极小范围内，转向操作的反馈精度可满足多数工业设备的调节需求。
