线性驱动式可调倾角太阳能板安装支架

该可调倾角太阳能板安装支架主要面向分布式光伏电站、户用离网光伏系统、户外临时光伏供电场景设计，可适配不同纬度地区的太阳高度角变化需求，解决固定倾角支架无法随太阳位置调整、发电效率受限的痛点。在实际应用中，这类支架可搭载常规晶硅光伏组件，通过角度调整让光伏板始终保持更优的受光角度，相比固定支架可提升15%-25%左右的日均发电量，尤其适合光照条件随季节变化幅度较大的区域使用。

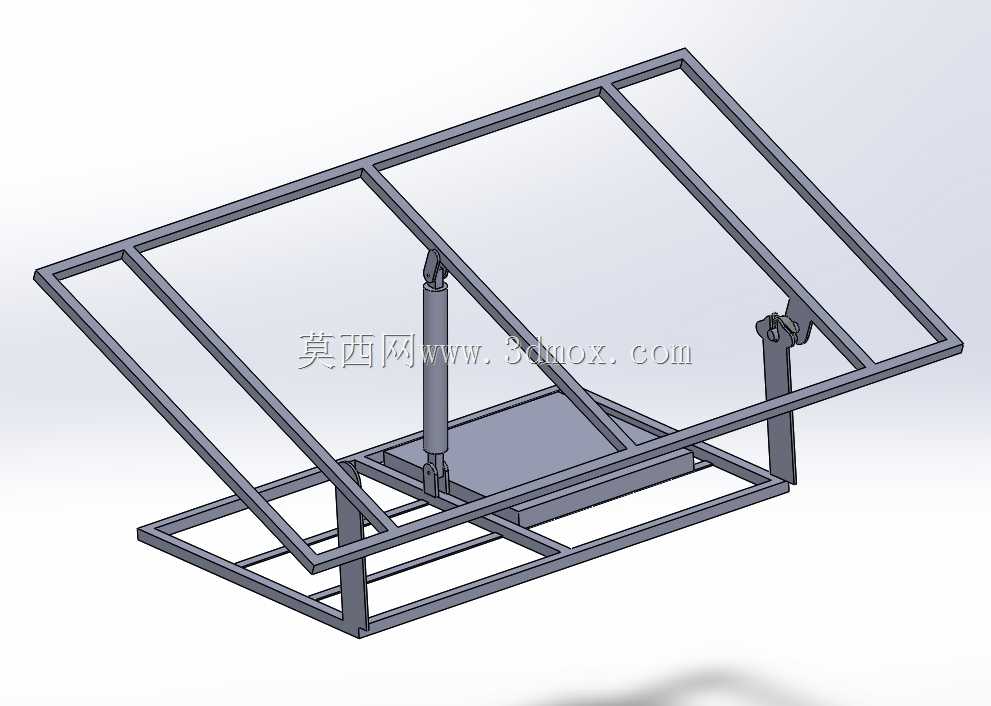

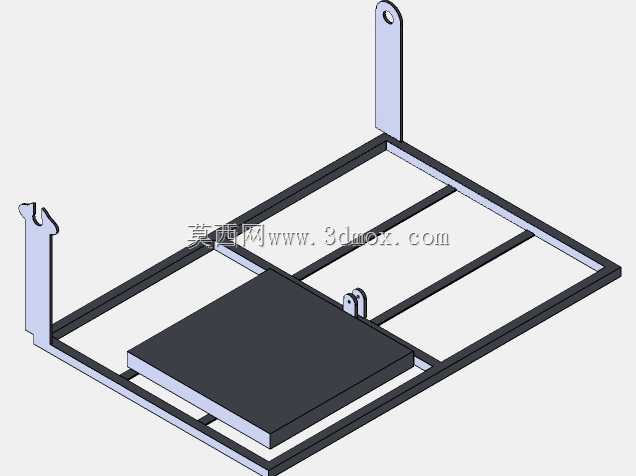

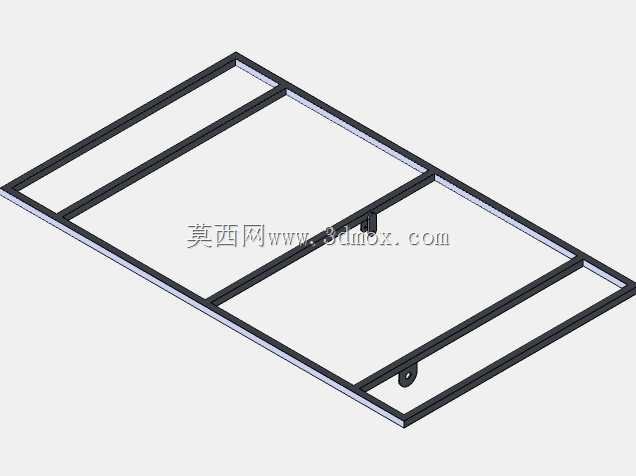

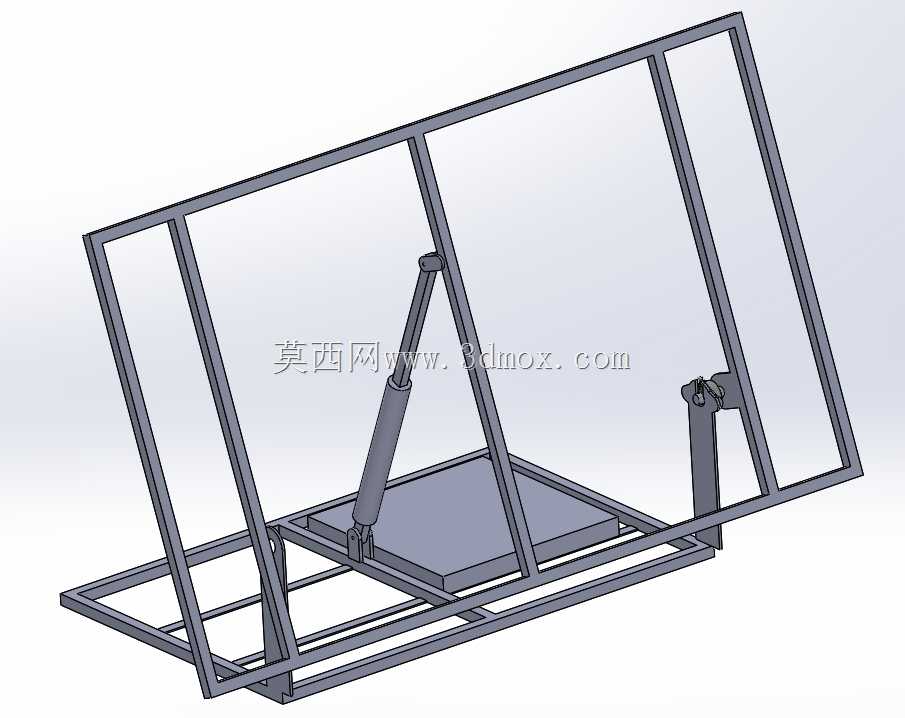

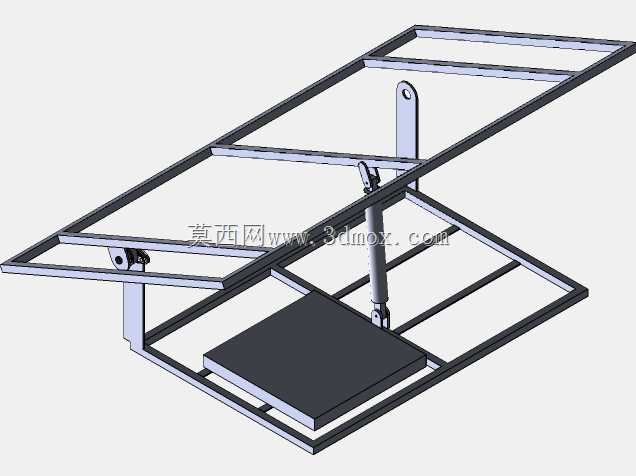

产品核心功能为实现光伏板安装倾角在23度到70度区间内的连续调节，驱动端采用线性驱动器作为动力输出部件，运行平稳无冲击，支撑结构采用框架式矩形钢管焊接成型，整体刚性充足，可抵御常规户外风压、积雪载荷，适配绝大多数常规尺寸的晶硅光伏组件安装。支架底部为固定式底座框架，可通过膨胀螺栓固定在混凝土基础、彩钢瓦屋面或者平整地面上，上部为光伏板承载框架，两者之间通过铰接支座连接，线性驱动器两端分别铰接在底部底座和上部承载框架上，驱动器伸缩时即可带动上部框架绕铰接轴转动，实现倾角的精准调整。

设计过程中优先考虑了户外使用的耐候性与结构可靠性，所有铰接位置均预留了润滑与防锈结构，框架型材的选型经过载荷校核，在满足强度要求的前提下尽可能控制整体重量，降低安装运输的难度。安装边界方面，支架整体展开后最大倾角状态下的垂直高度可满足常规组件的避让需求，最小倾角状态下整体高度较低，可有效降低风阻，底座的安装孔位采用通用化设计，可适配不同规格的固定件，上部承载框架的压块安装槽可兼容市面上主流的光伏组件压块，无需额外定制配件即可完成组装。整套结构无复杂传动部件，后期维护成本极低，线性驱动器可配套手动控制或者自动光感追踪控制系统，实现全自动的太阳角度跟踪，进一步提升光伏系统的发电收益。
