平面球平衡调节演示装置结构设计

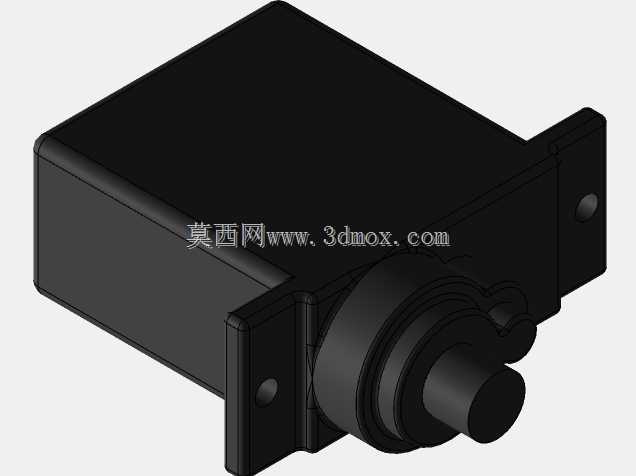

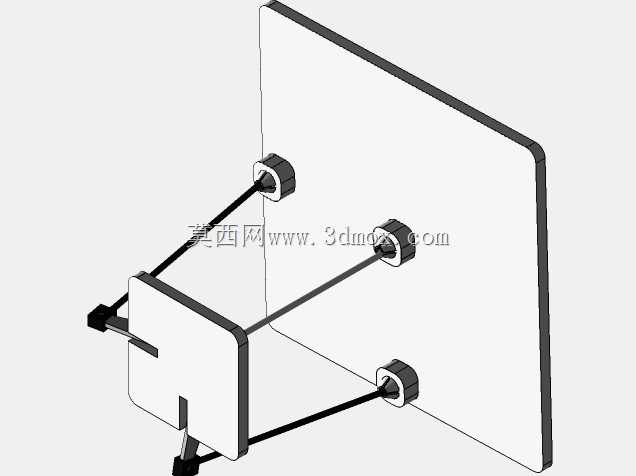

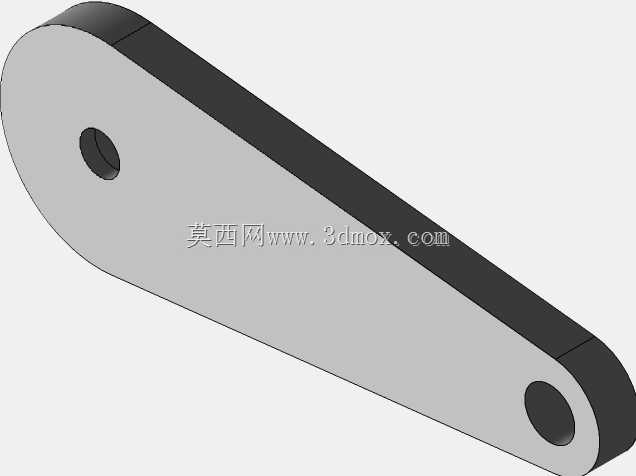

该平面球平衡装置主要面向力学原理教学演示、基础控制算法验证场景使用，可作为高校机械专业、自动化专业的课堂实操教具，也可嵌入小型科普展项作为互动体验装置，帮助使用者直观理解平面内多自由度平衡调节的力学逻辑与控制反馈原理。装置核心功能是通过三组呈三角分布的连杆驱动结构，带动前端承载平台在垂直平面内完成多角度倾角微调，让放置在平台上的球体始终保持在平台预设的平衡区域内，也可通过预设倾角变化轨迹，控制球体在平台平面内完成指定路径的滚动，直观展示倾角变化与球体受力运动的对应关系。从设计思路来看，整体采用背板支撑加前置驱动的布局逻辑，立式背板作为所有驱动组件的安装基准，三组驱动座沿背板呈等腰三角点位固定，每一组驱动座都配套独立的连杆传动结构，连杆两端分别与驱动座输出端、前端承载平台铰接，通过三组连杆的伸缩量差配合，即可实现承载平台在X、Y两个倾角方向的自由调节，这种三角分布的驱动结构天然具备更高的支撑稳定性，不会出现单点驱动的卡顿、倾覆问题，同时铰接点的间隙控制经过优化，能保证倾角调节的精度控制在0.5度以内，满足小球平衡控制的灵敏度需求。外形尺寸方面，整体立式结构的安装边界控制在较小范围内，背板采用圆角矩形设计避免尖锐边角，整体厚度不超过150mm，可直接放置在常规实验台桌面使用，也可通过背板预留的安装孔固定在墙面或展示架上，承载平台尺寸设计为120mm见方，平台表面做哑光防滑处理，既可以保证球体滚动时不会因反光干扰视觉识别，也能避免倾角调节时球体意外滑落。装置的所有运动部件都做了外露防护设计，连杆外侧无突出尖锐结构，驱动座内置在背板与平台之间的空隙内，日常使用时不会出现夹手风险，适配教学场景的安全使用要求。
