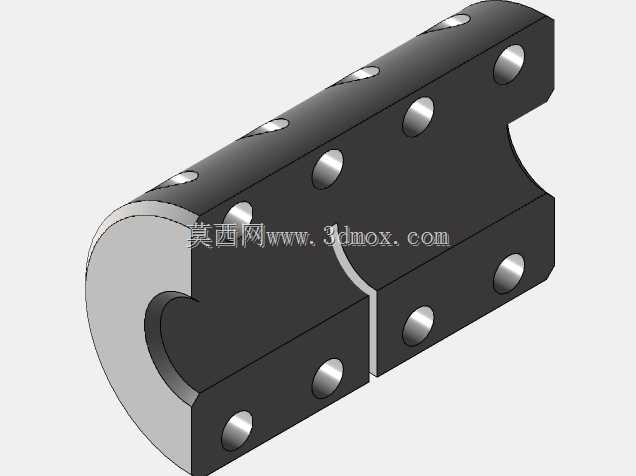

内径10mm外径29mm金属刚性联轴器结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:644394
  • 内径10mm外径29mm金属刚性联轴器结构
  • 内径10mm外径29mm金属刚性联轴器结构
  • 内径10mm外径29mm金属刚性联轴器结构

  在中小功率传动系统的轴系对接场景中,这类小尺寸刚性联轴器是极为常见的基础传动连接件,主要用于两根轴之间的刚性同轴连接,传递旋转扭矩的同时保证两轴的同步运转,不存在相对转角或径向偏移的补偿空间,因此对安装时的同轴度公差有明确要求,适合安装空间紧凑、轴系对中精度较高的传动工位。从实际应用场景来看,这类小规格联轴器常出现在小型输送线的驱动端、精密检测设备的动力传递环节、小型工装夹具的旋转驱动轴对接处,也可用于小型泵类、微型风机的电机轴与负载轴连接,因为尺寸紧凑,不会占用过多安装空间,同时金属材质的本体能够提供足够的刚性,避免传动过程中出现扭转间隙,保证动力传递的精度。从功能特性上看,该联轴器为整体金属加工成型,没有额外的弹性缓冲元件,

  依靠轴孔与轴的配合以及紧固件的锁紧来实现扭矩传递,相比弹性联轴器,它的扭转刚度更高,传动响应更快,不会因为弹性元件的形变导致传动滞后,适合对传动同步性要求较高的场合,但同时也要求安装时两轴的径向偏移、角向偏移控制在极小的公差范围内,否则会在运转过程中产生额外的附加载荷,加剧轴和轴承的磨损。设计思路上,这类小尺寸刚性联轴器优先考虑的是加工工艺性与安装便捷性的平衡,内孔直径10mm适配市面上常见的10mm输出轴径的小型电机、驱动模组,外径29mm的尺寸控制既保证了联轴器本体的壁厚足够承受额定扭矩,不会因为壁厚过薄导致锁紧时本体变形,也不会因为外径过大干涉周边的安装结构。整体结构采用对称设计,保证高速运转时的动平衡性能,

  避免因为质量分布不均产生振动,轴孔的公差配合通常选用过渡配合,既方便安装时的轴件插入,又能保证配合面的接触面积足够,传递扭矩时不会出现打滑。安装边界方面,除了明确的内孔与外径尺寸,联轴器的轴向长度也需要匹配安装空间,锁紧件通常采用径向顶丝或者夹紧式结构,安装时需要注意顶丝的锁紧位置对应轴上的平面或者预留的顶丝坑,避免运转过程中顶丝松动导致轴与联轴器之间出现相对滑动。在选型适配时,需要先确认对接两轴的轴径是否与联轴器内孔匹配,同时核算传递的额定扭矩是否在联轴器的承载范围内,还要确认安装位置的径向空间是否能容纳29mm外径的本体,轴向预留的长度是否足够装入联轴器,避免出现安装后与周边轴承座、机壳等结构产生干涉。实际装配过程中,

  需要先清理轴表面的毛刺与油污,将两轴调整到同轴状态后再装入联轴器,逐步锁紧紧固件,锁紧后需要手动盘车检查运转是否顺畅,有没有卡滞或者偏磨的情况,确认无误后再进行空载试运转,监测运转过程中的振动与温升情况,确保连接可靠。这类金属材质的联轴器相比塑料材质的同规格产品,抗疲劳性能更好,能够承受一定的冲击载荷,使用寿命更长,适合在有一定温度变化、存在少量油污的工业环境中使用,不需要频繁更换维护,只要安装时对中精度达标,就能长期稳定运行。在三维建模过程中,这类零件的建模重点在于保证内孔、外径的同轴度公差,以及锁紧结构的位置精度,建模时需要优先建立基准轴线,所有回转特征都围绕该基准轴线创建,紧固件的安装孔位置需要对称分布,保证质量平衡,同时要考虑加工时的工艺倒角与退刀结构,避免建模时出现尖锐棱角或者无法加工的结构,确保模型能够直接对接后续的加工工艺环节,为实际生产提供准确的三维数据参考。
