3D打印全向移动教育机器人平台结构设计

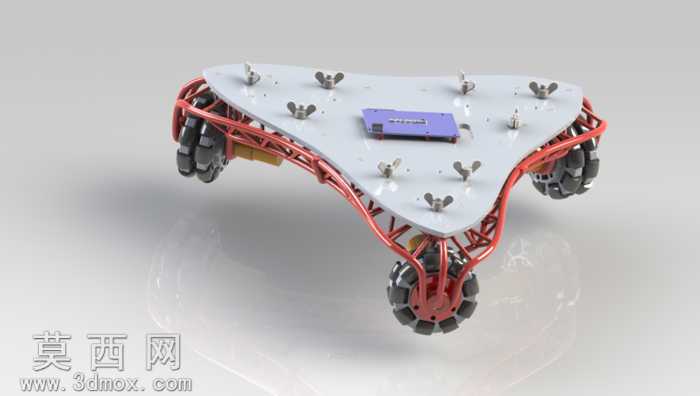

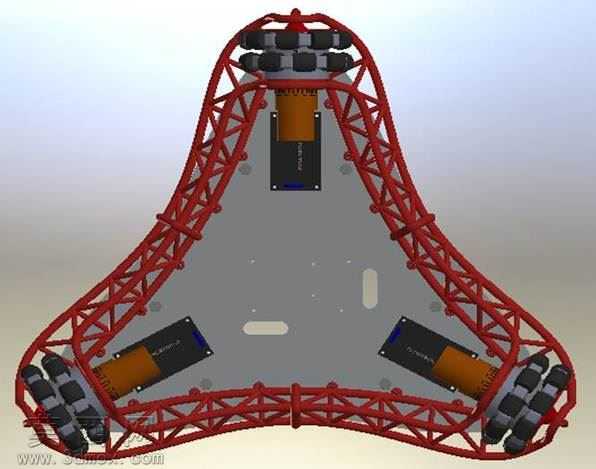

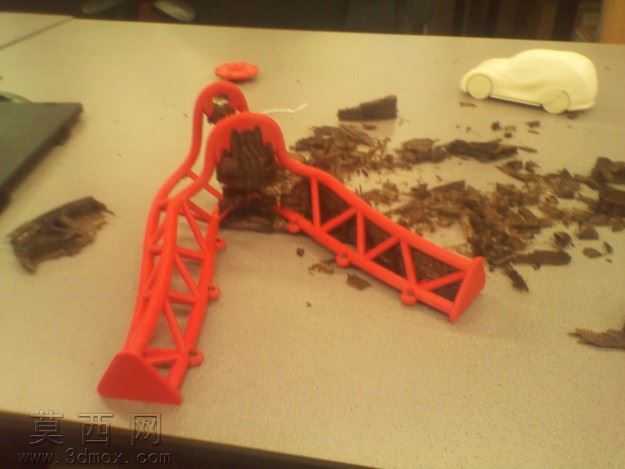

本作品为面向教育场景开发的全向移动机器人平台，整体采用三维建模软件完成全参数化结构设计，建模过程中对每一处装配结构做了公差匹配校验，确保3D打印成型后各部件可顺利完成组装，无需额外进行大量的切削修整。平台主体采用正三角形布局设计，相较于传统矩形底盘，三角形结构在相同轮距下拥有更小的转向半径，同时整体结构刚度更优，可有效承载上层搭载的各类教学实验模块。底盘行走部分采用三组麦克纳姆轮布局，每组轮组直接与pololu马达直连，省去了传统传动结构中的联轴器、减速齿轮组等额外部件，既降低了整体结构重量，也减少了传动过程中的动力损耗，同时直连结构可让动力输出响应更迅速，配合麦克纳姆轮的辊子结构，可实现平台在平面内任意方向的平移、原地旋转等全向移动动作，适配各类狭小空间内的教学演示需求。底盘框架部分采用镂空管架式结构设计，建模时通过有限元简易校验优化了管材的走向与壁厚，在保证整体结构抗扭、抗弯强度的前提下，尽可能减少打印材料的消耗，同时镂空结构也为内部走线、控制器安装预留了充足空间。上层安装板采用平板式设计，表面预留了多组标准化安装孔位，可根据不同教学需求固定各类传感器、机械臂、实验载具等拓展模块，孔位间距采用通用的开源硬件安装标准，可兼容绝大多数市面常见的电子模块。控制部分预留了arduino控制板的专用安装位，安装位周边设计了走线槽与固定卡扣，可避免移动过程中线路晃动造成的接触不良。渲染阶段针对3D打印常用的PLA材质、金属管材质感、橡胶轮面材质分别做了材质参数调试，还原了不同部件的表面质感：打印件的细微磨砂纹理、金属框架的哑光金属光泽、麦克纳姆轮橡胶辊的防滑纹理都在渲染图中得到了准确呈现，同时通过光影调整突出了框架的管架结构层次，清晰展示了各部件的装配关系。设计过程中充分考虑了教育场景的使用需求，整体结构无尖锐边角，所有连接部位都做了圆角过渡，避免组装和使用过程中划伤使用者；同时所有结构件都可通过普通桌面级FDM3D打印机完成制作，无需高精度工业打印设备，降低了教育场景的制作门槛，目前该结构已完成多轮打印测试，组装后运行平稳，可满足编程教学、机器人运动原理演示、二次开发拓展等各类教育用途。
