六轴工业ABB机械手三维结构模型

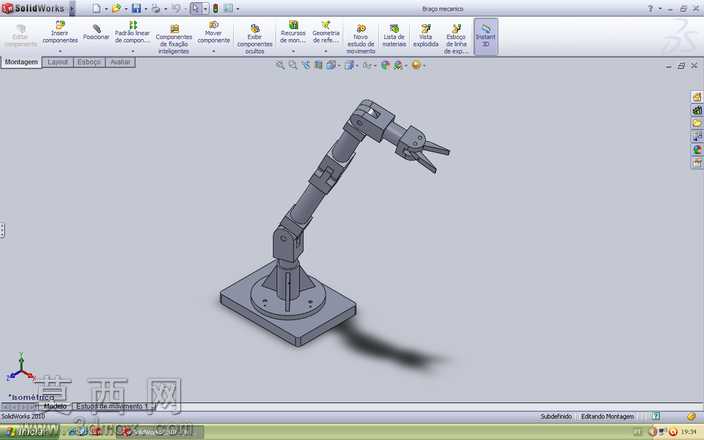

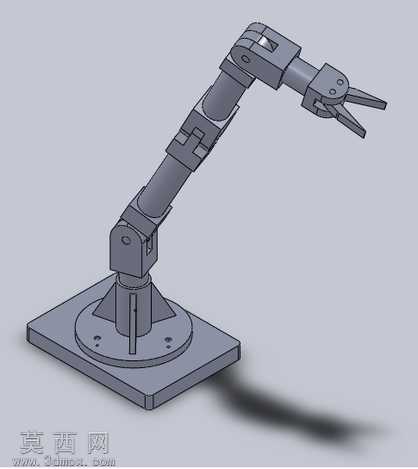

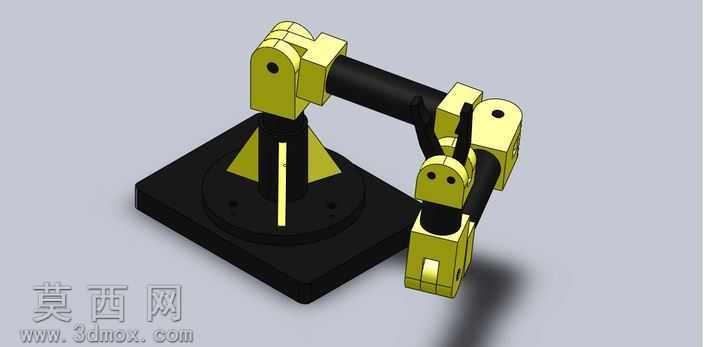

本模型为六轴工业ABB机械手的完整三维参数化模型，基于SolidWorks平台完成全结构建模，还原了IRB140型紧凑六轴机器人的真实结构比例与运动逻辑。建模过程中首先依据该型号工业机器人的公开尺寸参数，从底部固定基座开始逐层搭建结构：基座部分设计有标准安装定位孔位，匹配工业现场的落地安装需求，底座内部预留了关节走线的空腔结构，还原真实设备的布线空间设计。随后依次完成腰转关节、大臂摆动关节、小臂摆动关节、腕部旋转与摆动关节、末端夹爪安装法兰的全零件建模，每个转动关节处都还原了谐波减速器安装位、伺服电机装配槽、轴承配合面的细节结构，所有零件间的配合关系完全按照真实机械结构的装配约束设置，可直接用于运动仿真验证。模型材质渲染阶段，为机械臂主体铸件部分赋予了哑光深灰工业漆材质，还原铸铝喷塑机身的真实质感，关节接缝处做了细微的分色处理区分转动副与固定结构，末端执行器部分采用金属质感材质，突出夹爪的金属加工件属性，基座部分添加了细微的磨砂质感模拟铸铁底座的表面效果，整体渲染效果贴近真实工业设备的视觉表现。设计过程中严格遵循紧凑六轴机器人的结构设计逻辑，重点保障各关节的运动行程符合真实设备参数：大臂可达工作半径覆盖810mm范围，各轴转动角度限位与真机保持一致，末端法兰的安装接口尺寸完全匹配标准工装夹具的安装规范，模型整体结构无冗余特征，所有零件均可拆分用于工程出图、运动干涉检查、产线布局仿真等场景，既可以用于工业机器人教学演示的结构展示，也可作为自动化产线方案设计中的设备占位模型，帮助设计人员快速完成工作站的布局验证，模型结构严谨，细节还原度高，完整复现了该款经典小型工业机械手的全部核心结构特征。
