龙门式桁架自动化作业工作站结构设计

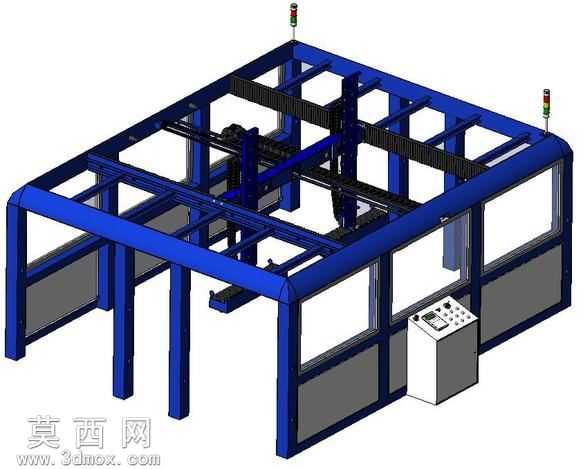

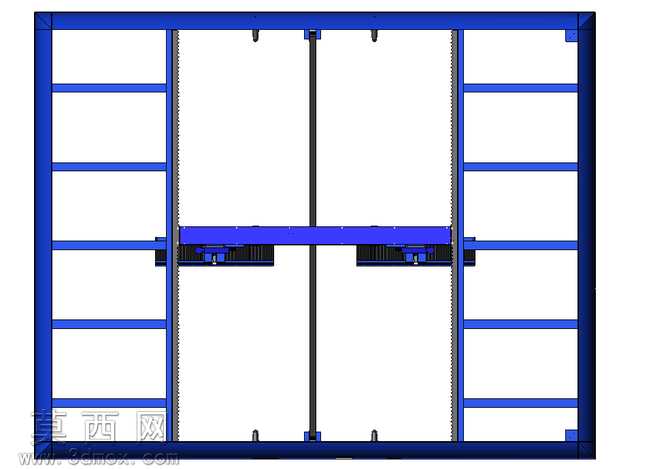

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中遵循机械设计的公差配合与装配逻辑，所有零部件均按照实际工业生产的尺寸比例进行1:1还原，确保各运动部件之间不存在干涉问题。整体设备以蓝色方钢型材搭建的龙门式桁架作为主体承载框架，框架采用模块化拼接设计，横向与纵向的梁体通过标准连接件完成固定，既保证了整体结构的刚性强度，也为后续的拆装维护预留了充足操作空间。桁架的X、Y、Z三个运动轴均配置了对应的传动组件，建模时对导轨滑块、同步带传动结构、移动滑座的细节进行了精细化还原，滑座上预留了末端执行器的安装接口，可根据实际作业需求适配不同的工装夹具。设备外围设计了半封闭的防护外罩，下半部分采用灰色钣金挡板，上半部分预留透明观察窗位，既可以隔绝设备运行时的安全风险，也方便操作人员实时观察内部作业状态；框架顶部的对角位置安装了三色警示灯，用于反馈设备的运行、待机、故障状态，警示灯的接线走线位置在建模时也做了对应的预留设计。设备侧方配置了独立的操作控制柜，柜体采用标准工业机柜造型，台面倾斜布置操作按钮与显示屏位，符合人体工程学操作高度，柜体内部预留了电气元件的安装层板与走线槽空间。材质渲染阶段，框架主体赋予金属型材的哑光蓝色漆面质感，钣金挡板赋予磨砂灰色金属材质，传动部件赋予钢材的金属光泽，控制柜面板赋予哑光白的工程塑料质感，警示灯分别赋予红、黄、绿三色的半透明透光材质，整体渲染效果贴近真实工业设备的视觉表现。设计过程中充分考虑了设备的作业覆盖范围，龙门桁架的横向与纵向行程可覆盖外罩内部的全部作业区域，支撑立柱的高度经过合理测算，既保证了Z轴的上下作业行程，也避免了整体设备过高带来的稳定性问题；所有支撑脚的位置均做了加强处理，可适配地脚螺栓的固定安装需求，保障设备高速运行时的结构稳定性。
