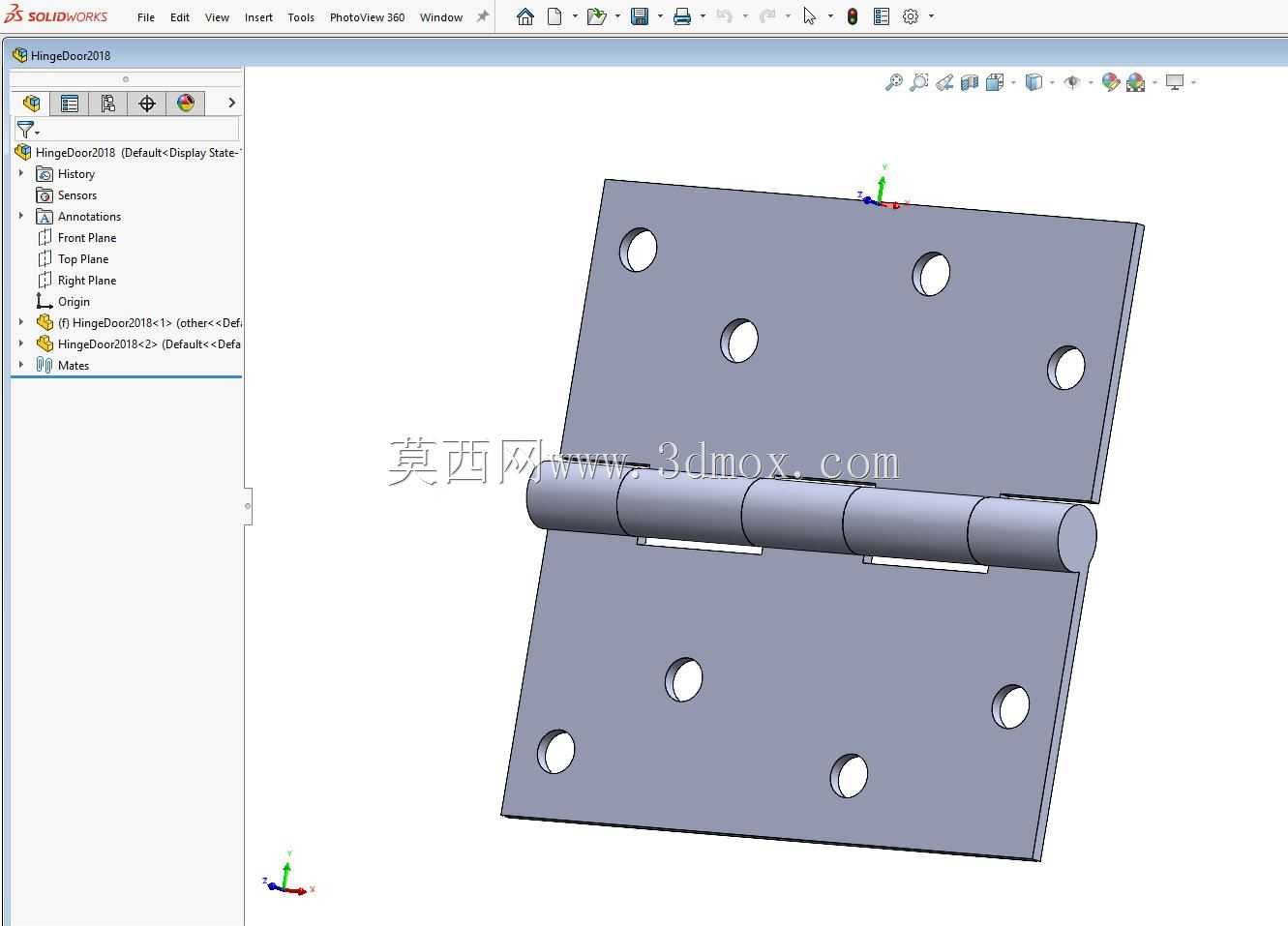

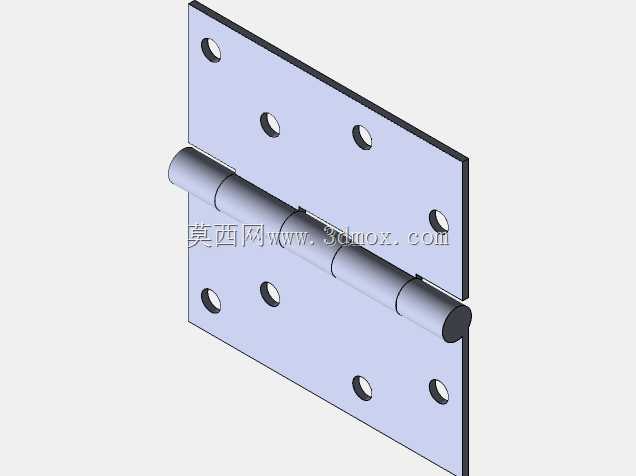

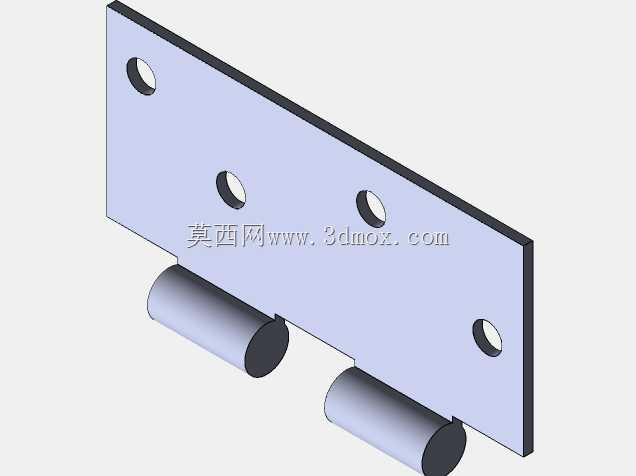

100x200规格平板式合页铰链结构设计

这款平板式合页铰链是机械连接结构中极为常见的铰接类五金部件，核心应用场景覆盖各类工业设备舱门、电气柜门板、小型机械设备检修门、民用家具柜门以及轻型金属箱体的开合连接部位，主要作用是实现两个被连接件之间的绕轴旋转运动，同时为门板与门框之间提供稳定的连接支撑，保证开合过程顺畅无卡顿，闭合状态下门板与门框贴合紧密无错位。从功能特性来看，该铰链采用双页片对称式结构设计，中间通过卷边成型的轴套配合销轴实现铰接，整体结构受力均匀，开合过程中轴套与销轴的接触面积大，磨损分布均匀，长期使用也不易出现松垮、偏移的问题，能够承受垂直于页片平面的一定载荷，适配常规厚度的金属、木质以及复合板材的连接需求。在设计思路上，这款铰链优先考虑了安装便捷性与结构耐用性的平衡，页片上的安装孔位采用对称排布设计，上下页片各设置六个安装孔，孔位间距经过合理规划，既能够保证安装后螺丝的受力均匀，避免单个孔位受力过大导致页片变形，也能适配市面上常见的安装孔距标准，减少现场安装时的二次打孔工作量；中间的铰接轴段采用多段式卷边结构，相比整段式轴套，这种分段设计既能够减少销轴与轴套的接触摩擦面积，降低开合阻力，也能在页片受到侧向冲击力时通过分段结构分散应力，避免轴套部位出现开裂变形。从外形尺寸与安装边界来看，该铰链整体展开长度为200mm，单页片宽度为100mm，页片厚度适配常规的轻型连接场景，安装时需要在被连接件上预留对应孔位的安装空间，铰接部位的旋转半径经过测算，开合过程中不会与门板边缘、门框侧边产生干涉，最大开合角度可以达到常规使用需求的180度范围，能够满足绝大多数舱门、柜门的全开使用需求，不需要额外调整安装位置来避让开合轨迹。整体结构没有多余的复杂设计，所有棱角都做了圆角过渡处理，既避免了安装使用过程中划伤操作人员，也能减少应力集中点，提升整体结构的抗疲劳强度，适合批量生产加工，在各类需要铰接连接的场景中都能稳定发挥作用。
