单缸立式振荡蒸汽机结构设计

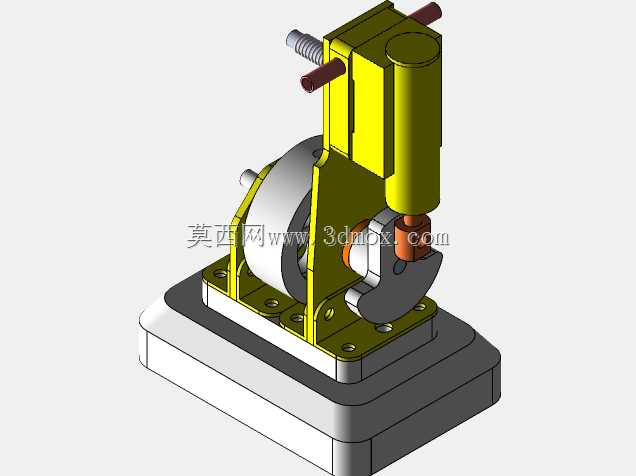

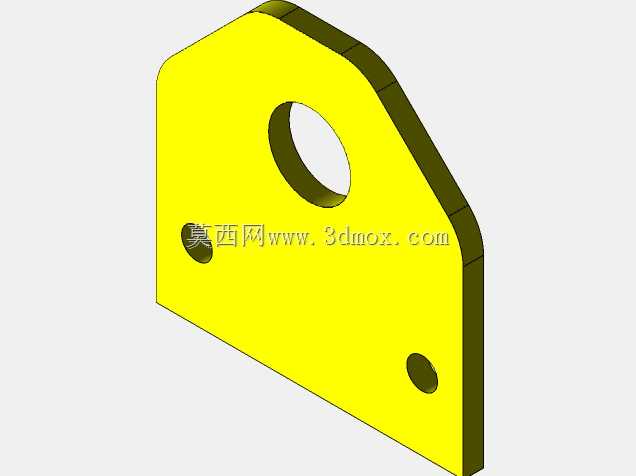

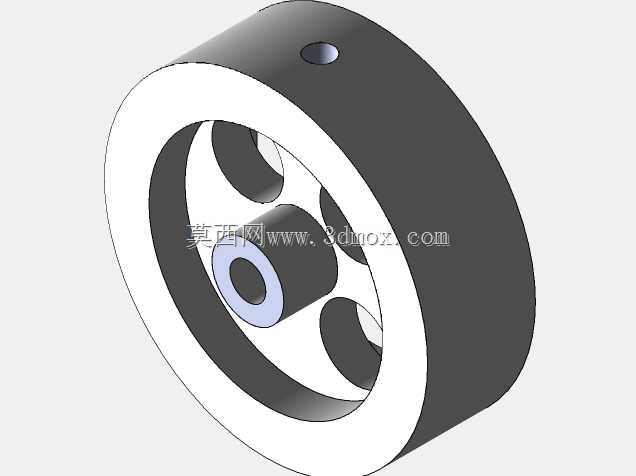

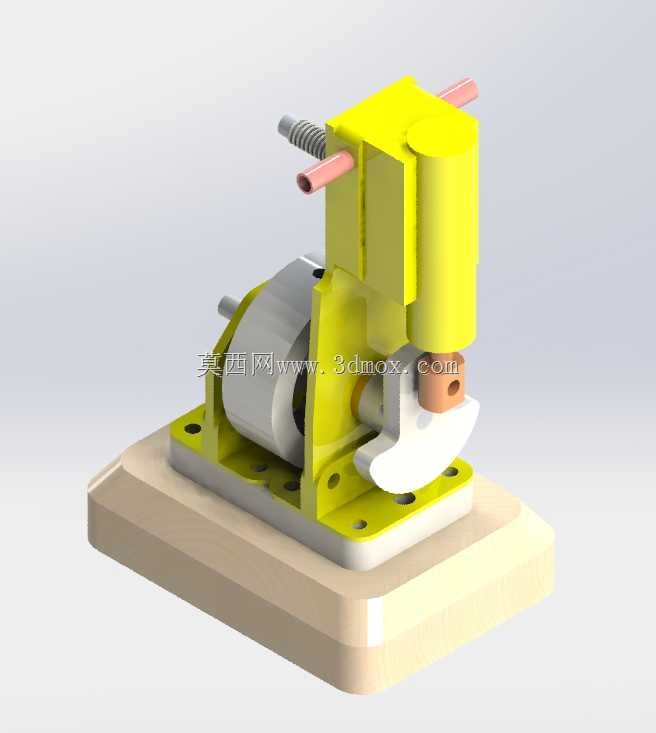

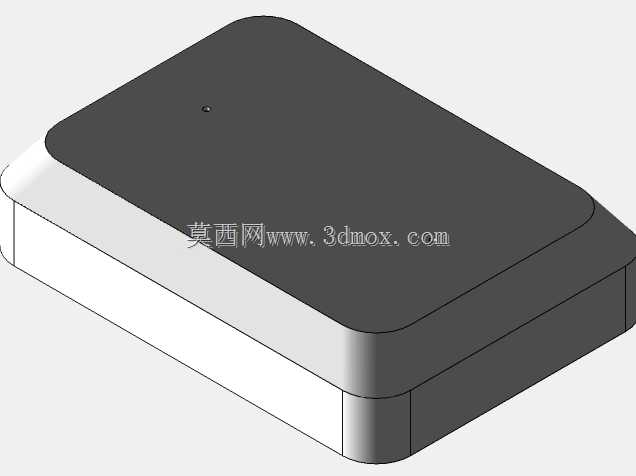

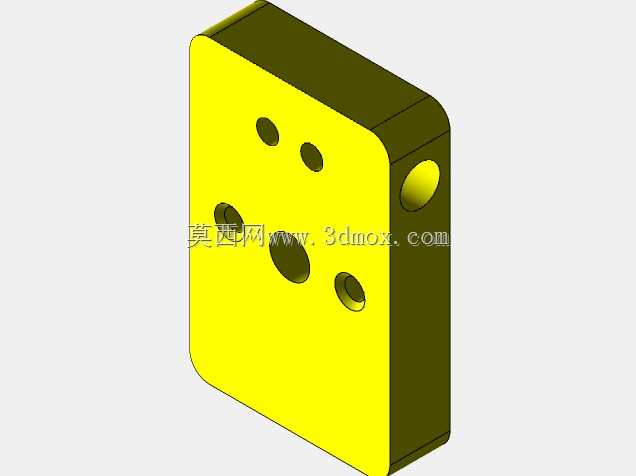

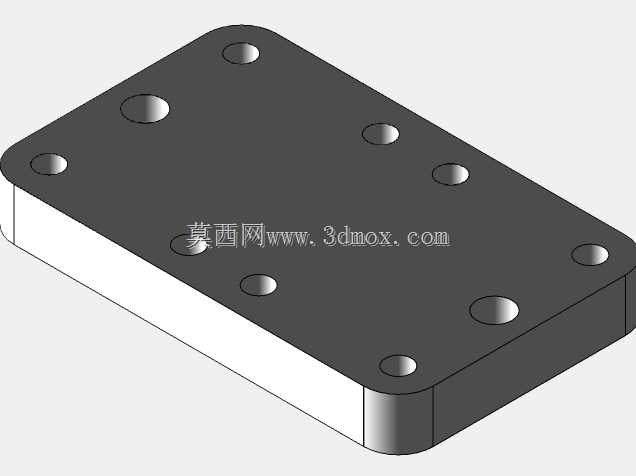

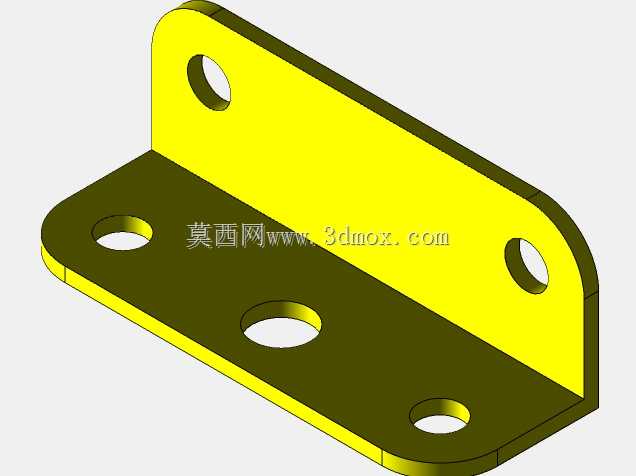

这款单缸立式振荡蒸汽机属于小型往复式动力转换装置，主要应用于科普教学演示、复古动力模型收藏、小型手工动力装置改装等场景，能够通过蒸汽热能向机械能的转换，直观展示经典热机的工作原理，也可作为小型创意装置的动力输出来源，适配低负载、低转速的动力传输需求。设备整体采用立式布局结构，将气缸、振荡配气机构、曲柄飞轮传动组件、安装基座沿垂直方向依次排布，最大化压缩了水平方向的安装占用空间，适合桌面级展示或小型装置的内嵌安装。其核心功能依托单缸的往复运动配合振荡式配气结构完成，蒸汽进入气缸后推动活塞做上下往复动作，与气缸连接的振荡组件会随活塞运动同步调整配气相位，精准控制进排气的时序，无需额外复杂的气门传动机构即可完成动力循环，结构精简且运行可靠性强。设计过程中优先考虑了结构的易加工性与装配便捷性，所有零部件的外形均采用规则几何构型，板材类零件多为带安装孔的平板结构，轴类零件采用等直径圆柱设计，传动部件的配合公差预留了合理的装配间隙，既可以满足常规机加工的生产要求，也适合手工爱好者自行制作组装。整机的安装边界以底部木质基座为基准，基座采用圆角矩形结构，预留了与其他装置连接的固定孔位，上部的气缸、传动组件均向基座中心收拢，外围无突出的尖锐结构，运行时的振动可通过基座均匀分散，保证整机运行的稳定性。传动端的飞轮采用辐板式结构，既能够储存转动惯量保证活塞运动的连续性，也可通过飞轮轴向外输出扭矩，外接皮带轮或齿轮组件即可实现动力向外传输，适配不同的小型负载使用需求。
