双管式发射装置结构设计

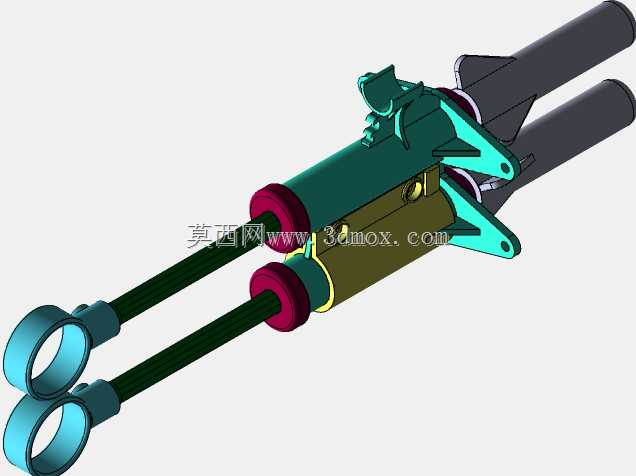

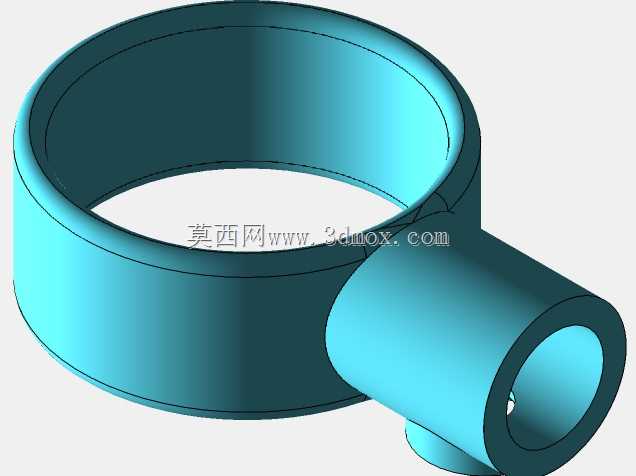

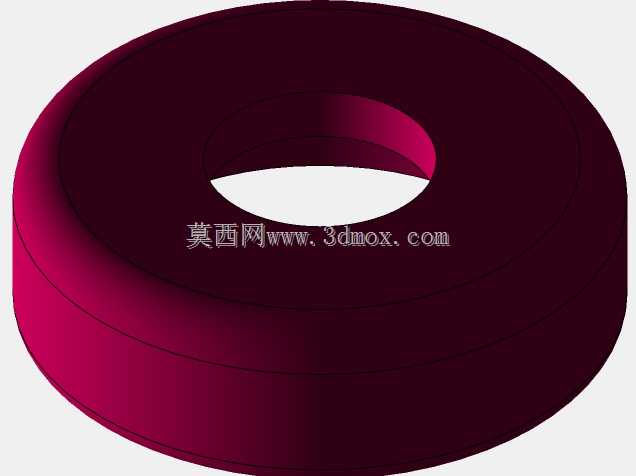

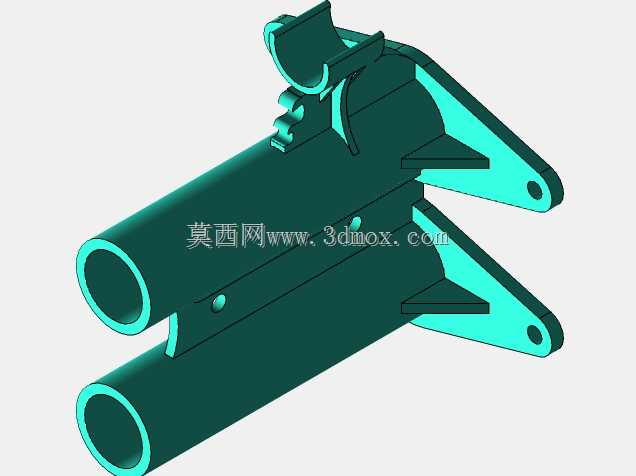

该双管式发射装置主要面向小型载荷发射场景设计，可适配安防演练、户外作业辅助、科研试验等多类场景的发射需求，能够完成两枚同规格载荷的有序发射作业，整体结构兼顾发射稳定性与操作便捷性，适配多类移动搭载平台的安装使用需求。装置整体采用并列双管布局，主体承力结构采用高强度合金材质设计，可承受发射过程中产生的瞬时后坐冲击力，避免结构形变影响发射精度。前端设置两组环形导向固定环，既能够对发射载荷的初始运动轨迹进行导向约束，保障出膛轨迹的一致性，也可作为装置与搭载平台的前端连接点位，配合中部的三角铰接安装耳片，可快速完成与搭载支架的锁紧固定，适配不同角度的发射姿态调整需求。发射管尾部设置弹性缓冲结构，采用高阻尼弹性材质制作，可有效吸收发射瞬间的后坐能量，降低后坐力对搭载平台的冲击，同时对发射载荷尾部起到定位支撑作用，避免载荷在管内出现窜动影响发射可靠性。中部的击发控制机构采用集成式设计，将保险结构、击发触发结构整合为一体，操作时可通过单侧扳机结构依次完成两管载荷的击发，操作逻辑简洁，可降低误操作概率，同时保险结构可在非发射状态下锁死击发机构，避免意外触发现安全隐患。装置的安装边界经过优化设计，整体横向宽度适配常规搭载支架的安装间距，纵向长度可满足常规载荷的装填需求，安装点位均采用标准铰接孔设计，无需额外定制转接件即可完成与通用支架的装配。结构设计过程中充分考虑了日常维护的便捷性，发射管与主体承力结构采用可拆卸连接设计，可快速完成发射管的清洁、易损件更换作业，缓冲结构、击发结构均采用模块化设计，出现故障时可单独更换对应模块，降低维护成本。整体外形采用流线型过渡设计，可降低搭载移动过程中的风阻影响，外露结构均做圆角处理，避免操作过程中出现剐蹭风险，各运动部件之间设置润滑储油槽，可在复杂环境下长期保持动作顺畅，减少卡滞故障的发生概率。
