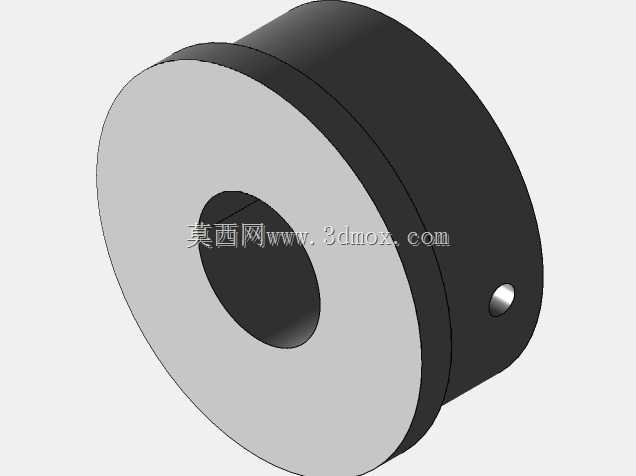

适配克劳辛车床的千分尺刀架挡块结构

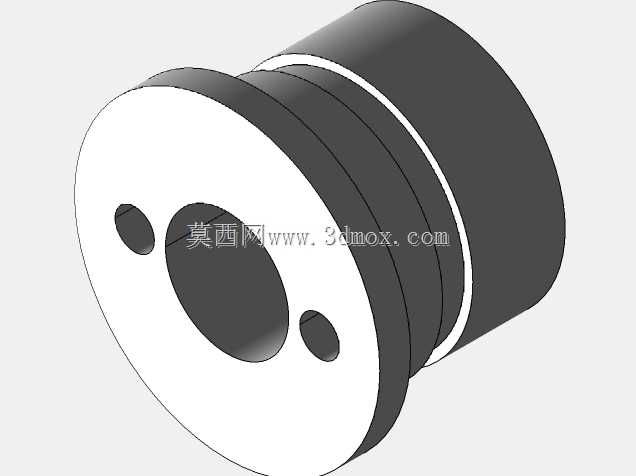

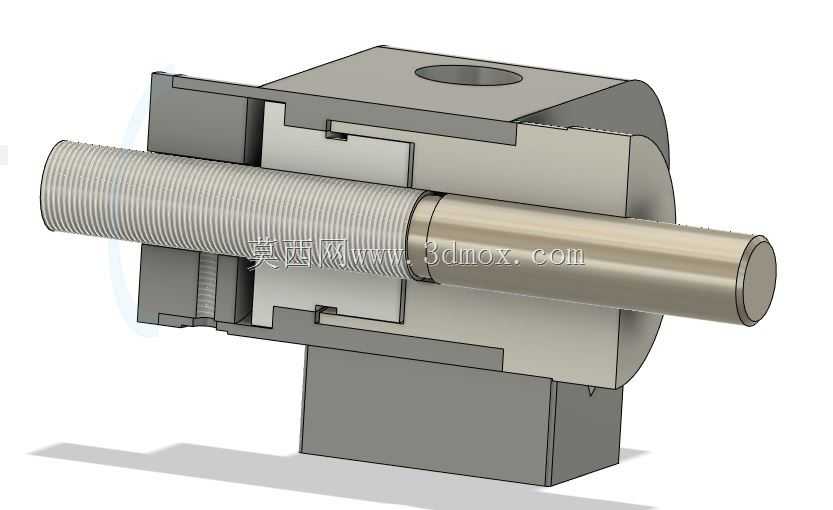

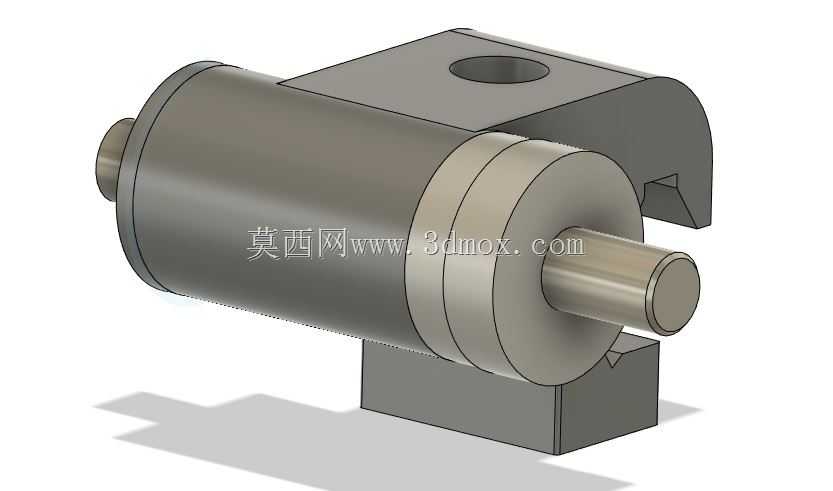

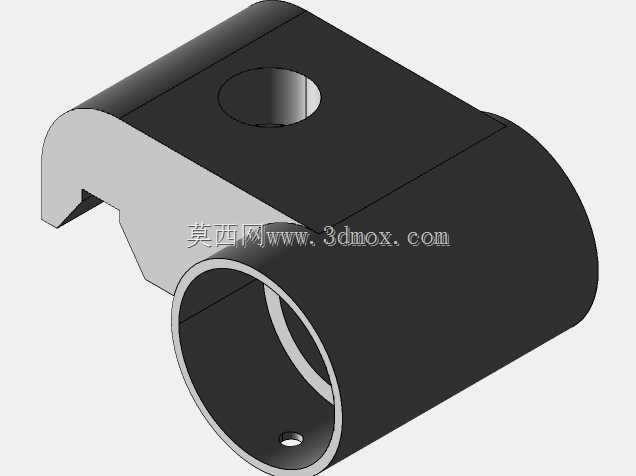

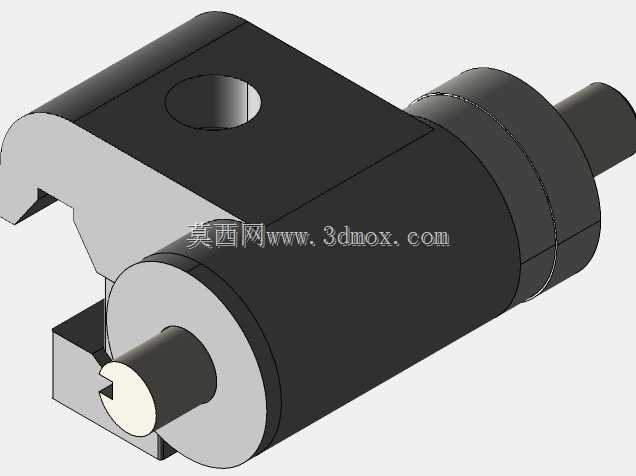

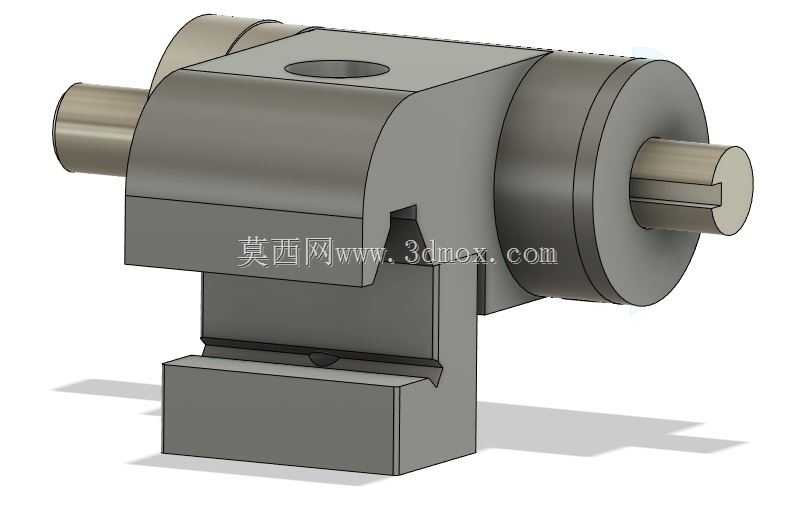

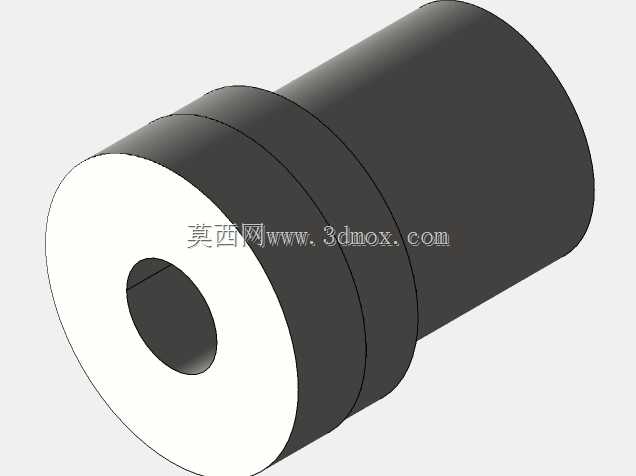

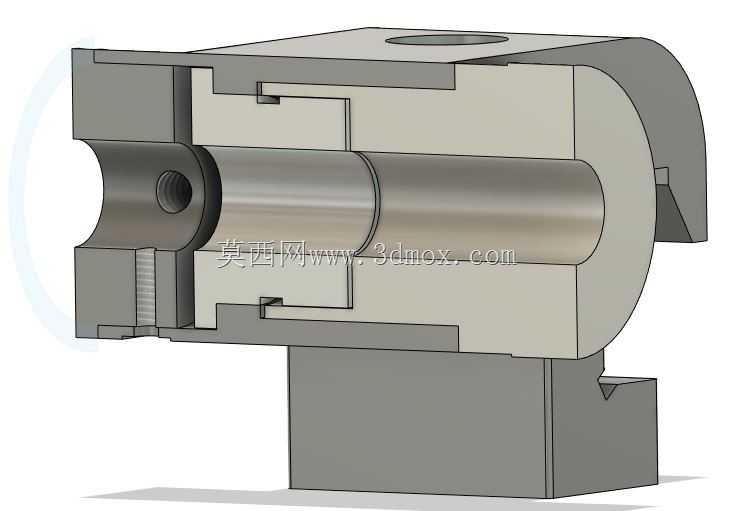

这款千分尺刀架挡块主要应用于普通卧式车床的加工工位，核心适配克劳辛5914型车床，也可通过结构调整适配多数采用70度安装方式的通用车床，是车床进给定位系统里的关键辅助功能部件，主要用于车削加工过程中对刀架进给行程做精准限位，保障批量工件加工时的轴向尺寸一致性，降低人工反复测量的操作强度，提升小批量或批量车削作业的加工效率与尺寸合格率。从实际使用场景来看，在进行台阶轴、轴端槽、定长切断等需要精准控制进给位置的车削工序时，该挡块可配合千分尺测微组件实现微米级的进给限位调整，操作人员无需在每次进给到指定位置时反复停机测量，只需将刀架进给至抵靠挡块位置即可完成定长进给，尤其适用于多件同尺寸工件的连续加工作业，能有效减少人为测量带来的尺寸误差。在功能特性上，该挡块采用分体式夹持结构，下部的夹装基座可直接卡合在车床床身的导轨安装位上，上部的筒状结构用于集成千分尺测微组件，侧面的开口卡槽可快速与刀架侧部的抵靠结构配合，顶部的定位孔用于安装锁紧件，可在调整好限位位置后快速锁死固定，避免加工过程中受进给冲击力出现位置偏移。设计思路上，整体结构优先保障安装适配性与调整便捷性，主体的筒状容纳结构预留了足够的千分尺组件安装空间，可兼容标准量程的千分尺测头安装，基座的V型夹持面可适配多数普通车床的床身导轨轮廓，无需对车床原有结构做改造即可完成装夹；同时设计时特意预留了螺纹适配的调整空间，针对千分尺轴上常见的1/2-40LH螺纹规格做了配合公差优化，可保证测微组件调整时的顺滑度与锁紧后的结构刚性，不会因长期受进给冲击出现配合间隙。在外形尺寸与安装边界上，该挡块整体轴向长度适配常规车床刀架与床身导轨的间距，径向尺寸不会超出刀架的运动包络范围，不会在刀架纵向、横向进给时产生运动干涉；下部夹装基座的开口尺寸适配标准车床导轨的宽度规格，安装时只需松开基座锁紧件，将挡块滑移到床身对应位置，调整好千分尺测头的伸出量后锁紧即可完成安装，整体安装过程无需额外辅助工装，单人即可在数分钟内完成装拆与位置调整。
