数控ATC主轴配套防尘防护结构

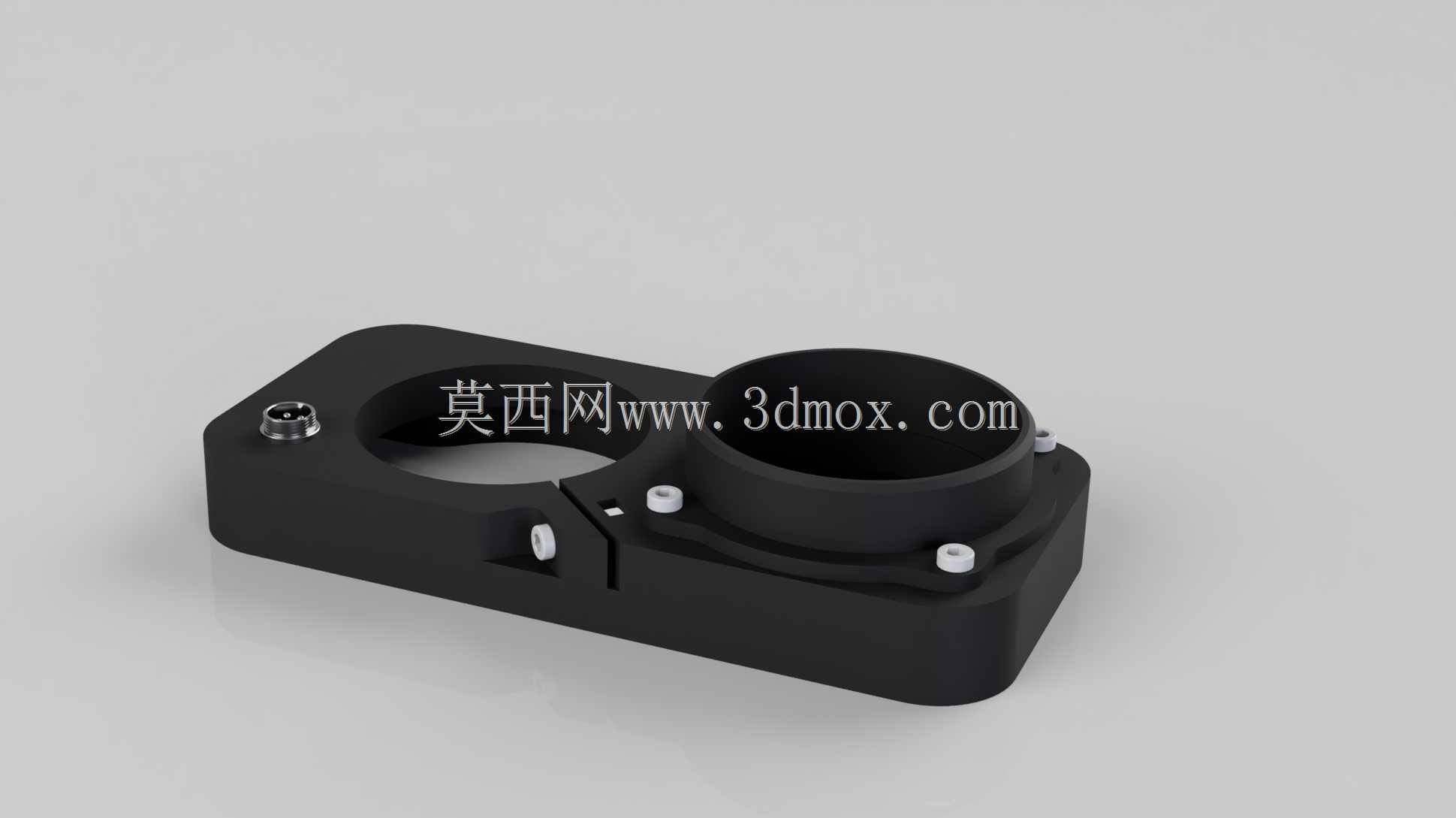

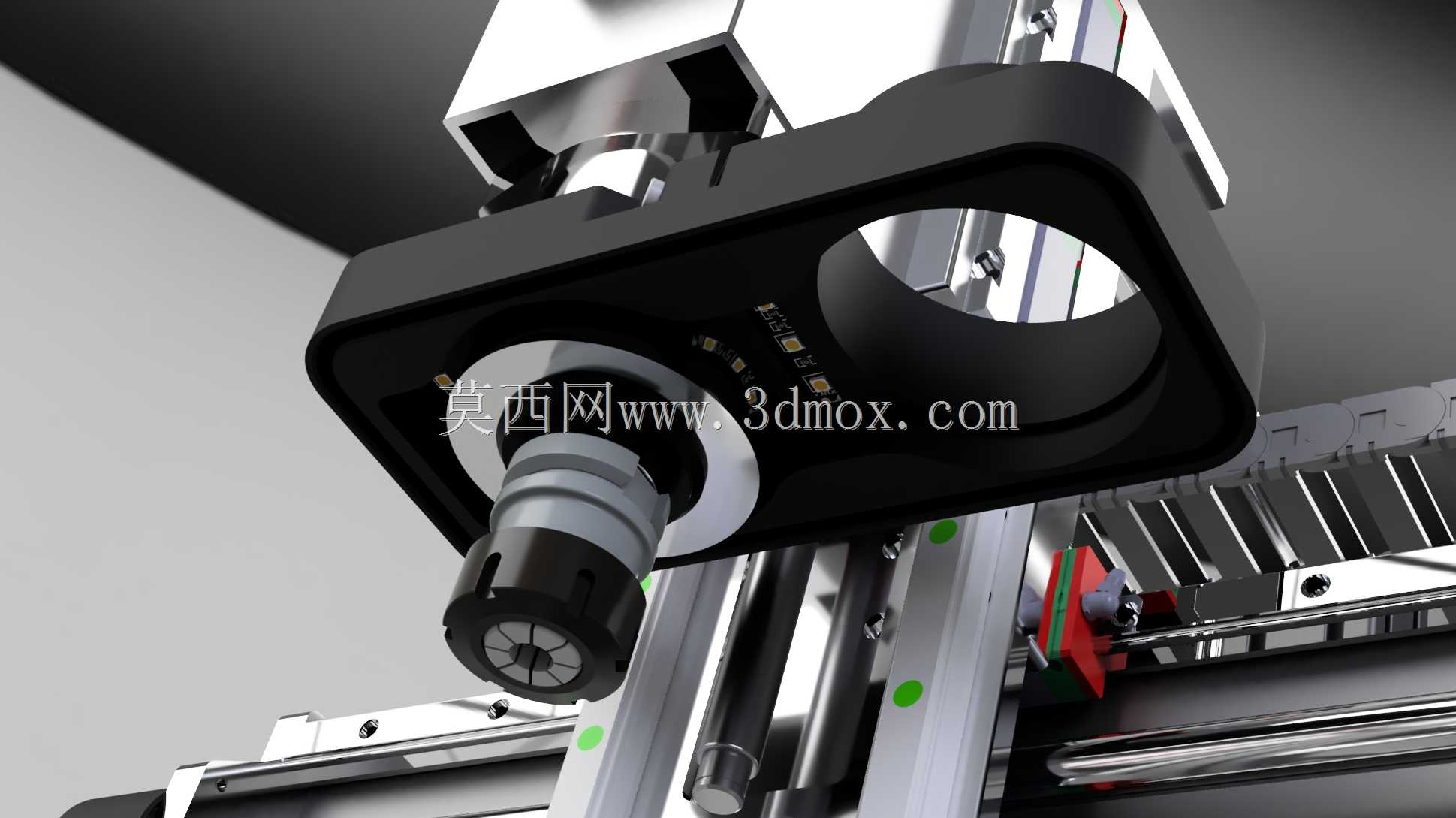

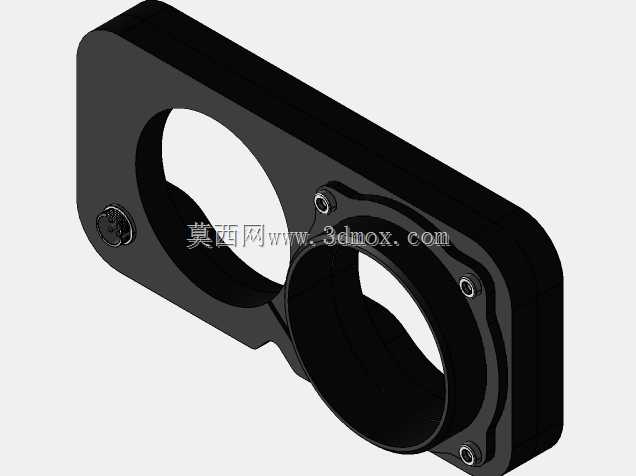

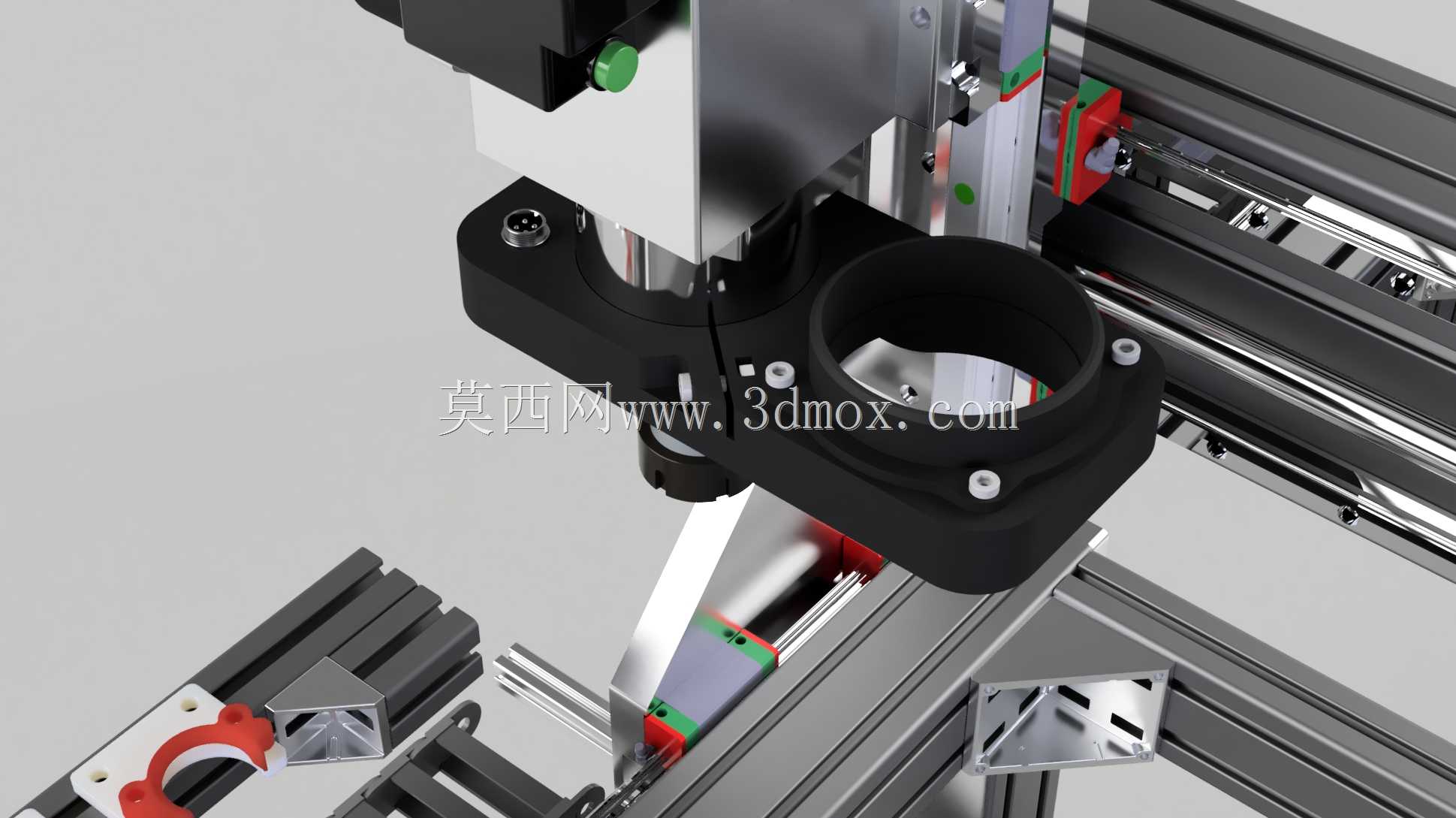

这款配套数控ATC系统的防尘防护结构，主要面向中小型木工数控加工中心的实际作业场景设计，适配木线V2.5规格的加工主轴，在日常的实木开料、板材雕刻、木线铣削等加工作业中，能够有效阻隔加工过程中产生的木屑、粉尘、碎料侵入主轴与ATC换刀机构的衔接缝隙，避免硬质碎屑刮蹭主轴密封件、卡滞换刀定位结构，大幅降低主轴部件的非正常磨损概率，减少设备日常维护的频次。从功能特性来看，该防护结构采用环抱式半包设计，整体围绕主轴下端的换刀衔接区域做全周向遮挡，同时预留了足够的换刀动作避让空间，不会干扰ATC机构的刀夹开合、刀具装卸动作，防护件本身采用耐磨低摩擦的材质制作，长期与主轴周边部件接触也不会产生额外的运行阻力，也不会因木屑长期堆积出现形变卡滞的问题。设计过程中充分考虑了木工加工车间的复杂工况，结构边缘做了圆滑过渡处理，不存在尖锐棱角，避免日常清理、设备检修时出现磕碰划伤的情况，同时整体结构采用分体式装配设计，仅需几颗紧固件即可完成安装固定，后期出现磨损需要更换时，无需拆解主轴或ATC核心部件，单人即可快速完成替换作业，大幅降低维护的时间成本。在外形尺寸与安装边界上，该防护结构完全适配对应规格主轴的安装法兰尺寸，径向向外延伸的尺寸控制在合理范围内，不会超出主轴安装座的原有边界，不会和加工台面上的工装夹具、待加工工件产生运动干涉，轴向方向的尺寸也经过精准核算，安装后不会影响主轴的有效加工行程，也不会和刀具的夹持部位产生接触，无论是常规的铣削加工还是深度开槽作业，都能保证防护结构稳定发挥作用，不会对正常加工流程产生任何干扰。
