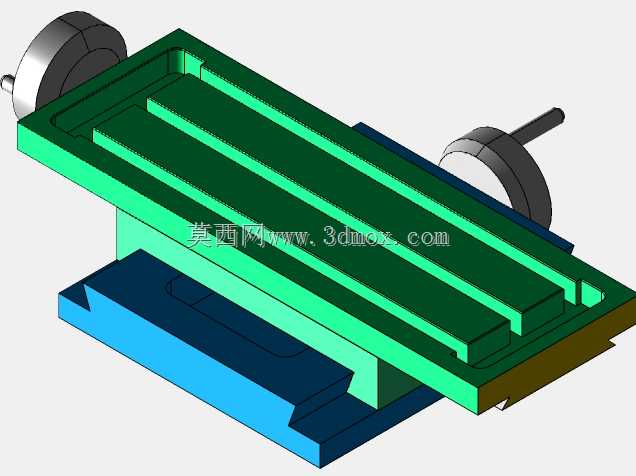

机床用十字滑台纵向移动工作台结构

这款纵向移动工作台是机床进给系统的核心执行部件，主要应用于普通铣床、钻床、小型专用加工设备以及自动化工装的工位调整场景，承担加工过程中工件沿纵向轴线的精准位移承载功能，是实现工件进给、位置调整、多工序连续加工的基础结构单元。在实际生产场景中，该类工作台可单独作为单轴进给单元使用，也可与横向滑台组合构成十字滑台结构，适配小批量零件加工、工装定位、检测工位位移调整等多种工况，能够满足普通机加工、非标自动化设备改造、教学实训设备搭建等不同场景的使用需求。从功能特性来看，该工作台采用滑动导轨配合丝杠传动的经典结构，台面上开设的多条平行T型槽可直接通过压板螺栓装夹工件或工装夹具，无需额外加装转接板，能够适配不同外形尺寸的工件装夹需求，两端伸出的轴端可连接手轮实现手动进给，也可通过联轴器连接伺服电机、步进电机实现自动化数控进给，传动过程平稳无卡滞，重复定位精度可满足常规机加工的公差要求。在设计思路上，该结构优先考虑承载刚性与运动稳定性，下层底座采用加宽的平直安装面，可通过螺栓直接固定在机床床身或设备机架上，安装接触面经过精加工处理，保证安装后的平面度误差控制在合理范围内；中间滑动副采用矩形导轨结构，相比线轨具备更强的抗倾覆能力，能够承受切削过程中的径向切削力与振动，避免加工过程中出现位移偏差；上层台面板的厚度经过力学核算，在满负载装夹的情况下不会出现形变，保证装夹基准的稳定性。外形尺寸与安装边界方面，该工作台的纵向行程可根据实际使用需求调整适配，底座安装孔位采用标准化间距设计，可直接适配多数常规小型机床的安装尺寸，两端伸出的传动轴中心高与通用手轮、联轴器的安装尺寸匹配，无需额外定制转接件，整体结构紧凑，占用安装空间小，在设备改造场景中可直接替换原有老旧工作台，无需对床身结构进行二次加工。整体结构无复杂异形零件，加工工艺性好，日常维护仅需定期对导轨面与丝杠加注润滑脂即可，长期使用磨损后可通过调整导轨镶条补偿间隙，维护成本极低，非常适合中小型加工车间、非标设备集成商以及教学实训场景使用。
