带伸出支脚的环形卡紧弹簧结构设计

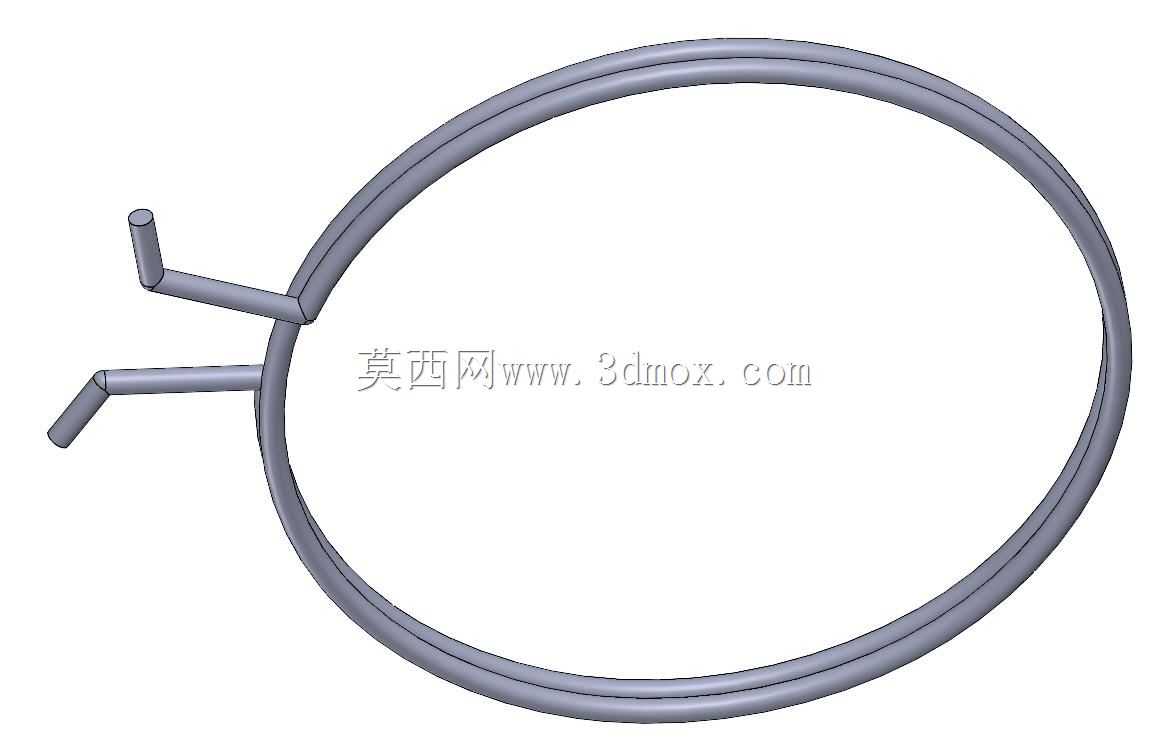

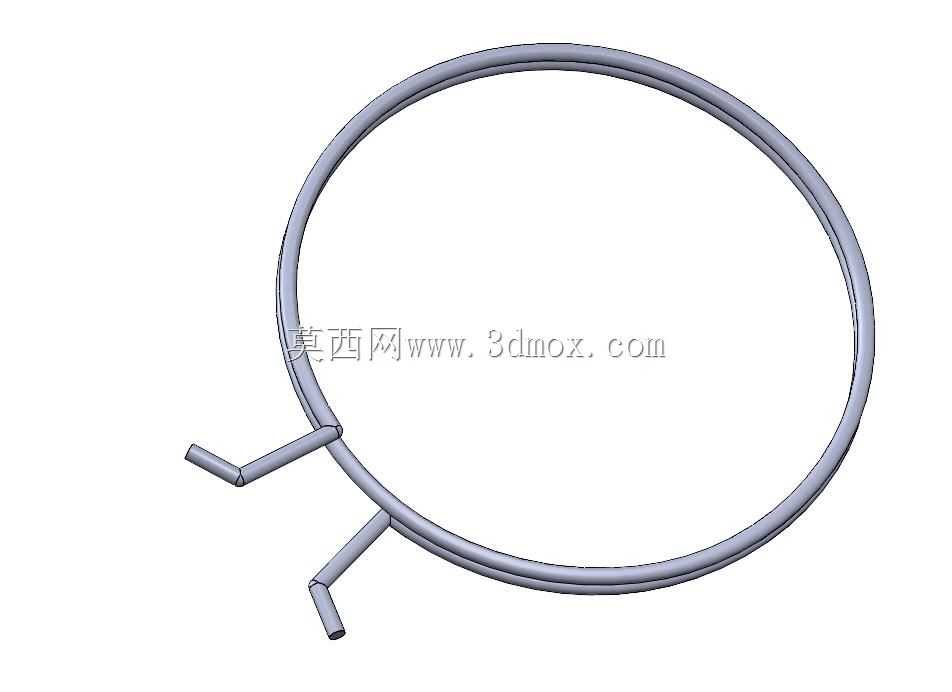

这款环形带支脚的弹性构件，是面向小空间紧凑装配场景开发的卡紧定位元件，在日常机械装配、小型机电产品内部固定、轻工设备组件限位等场景中都有广泛的适配空间。它的核心功能是依托自身金属线材的弹性形变能力，在装配到位后持续提供径向的抱紧力，同时通过三个伸出的弯折支脚完成周向的限位固定，避免被固定的环形组件在运行过程中出现轴向窜动、周向打滑的问题，相比普通的闭口卡簧，它的支脚结构可以直接卡入预设的安装卡槽内，不需要额外的卡簧钳进行撑开操作，在小批量装配、维修更换场景下能大幅降低操作难度。从设计思路来看，整体采用等直径金属线材弯折成型，主体的环形部分做了等曲率的圆弧过渡，没有出现局部曲率突变的结构，能有效避免应力集中导致的疲劳断裂问题，三个支脚的弯折角度都经过反复校核，在保证足够卡入深度的同时，不会因为弯折角度过大导致线材本身出现塑性形变，失去弹性恢复能力。外形尺寸上，主体环形的内外径差值刚好等于线材的直径，整体的轴向厚度与线材直径保持一致，不会额外占用过多的轴向安装空间，三个支脚的伸出长度控制在环形外径的十分之一以内，既保证了足够的卡接限位强度，也不会和周边的其他装配组件产生干涉。安装边界方面，这款构件适配的安装槽只需要在对应支脚的位置预留对应宽度的缺口即可，不需要在整个圆周方向加工完整的卡簧槽，能大幅降低配合零件的机加工成本，同时它的弹性抱紧力可以根据选用的线材直径、材质硬度进行灵活调整，既可以用于薄壁塑料管件的对接定位，也可以用于小型金属轴端的轴承外圈限位，在不同的装配需求下都能保持稳定的固定效果，不会因为长期的交变载荷出现弹性衰减、卡接失效的问题。
