卡扣式线缆束线固定座结构设计

这款卡扣式电线固定座，是面向电气柜内部布线、设备线束整理、家装明线排布等场景开发的小型走线固定构件，核心作用是将零散的电线、信号线、低压控制线规整固定在安装基面，避免线束散乱移位、拉扯松脱，同时减少线束与设备金属棱角摩擦导致的绝缘层破损风险，提升布线的规整度与电气系统运行的安全性。

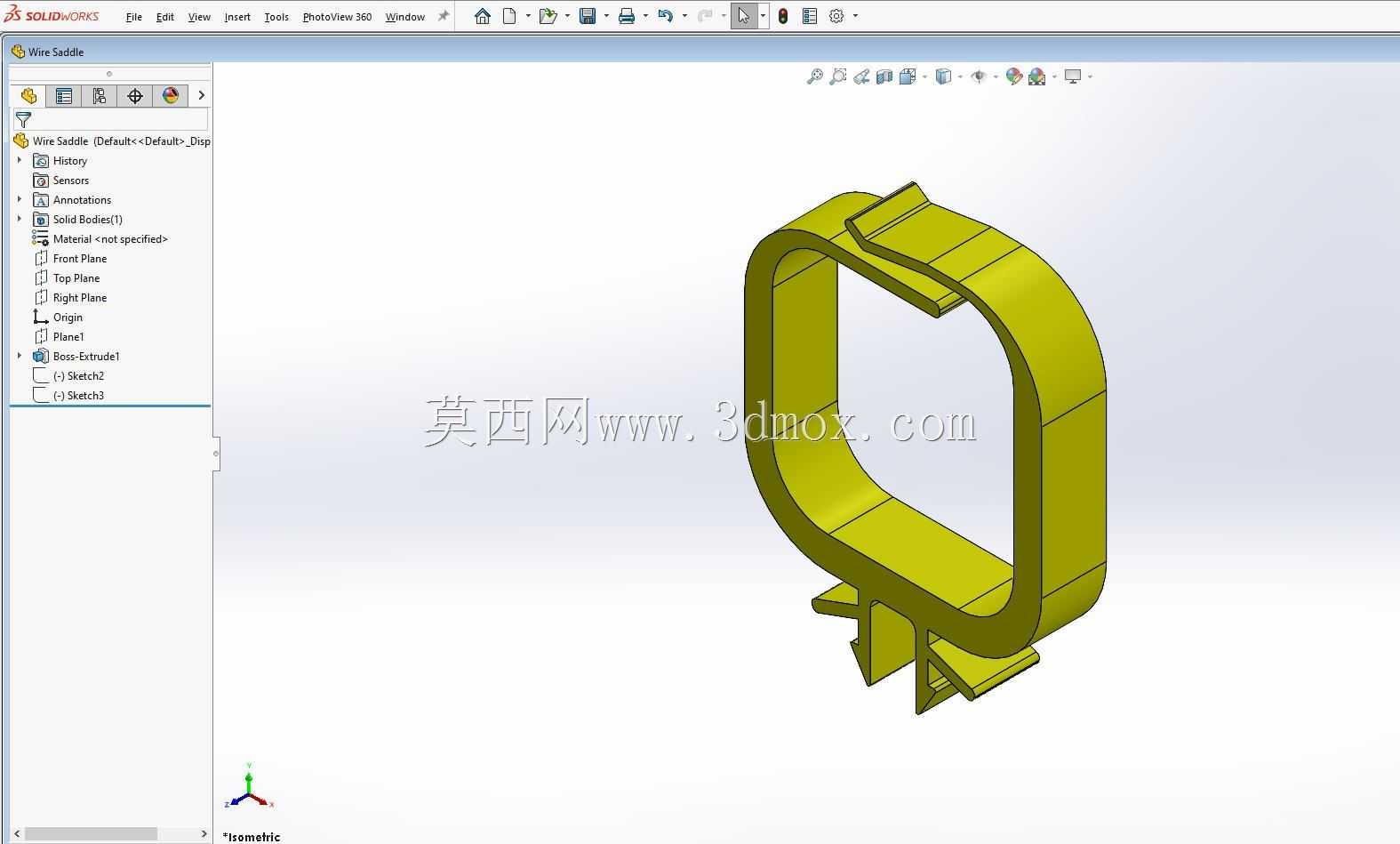

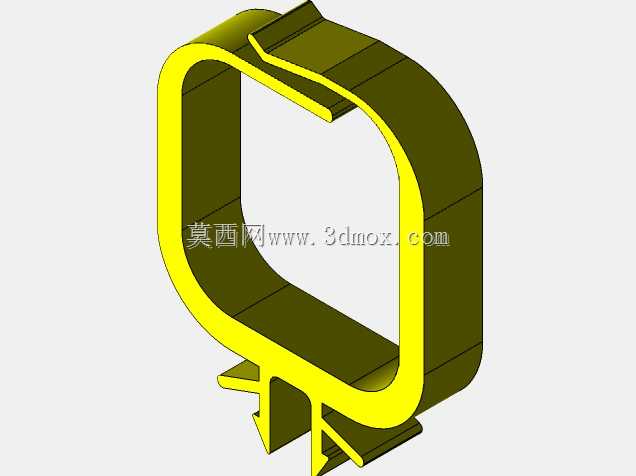

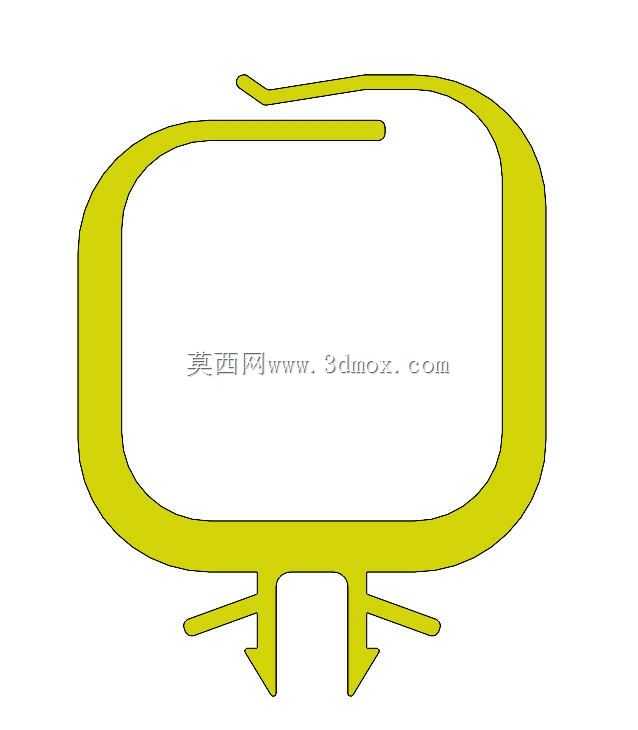

从功能特性来看，该固定座采用一体式弹性卡扣设计，上部为带开口锁止结构的环形束线腔，环形内壁做了圆弧过渡处理，不会对线束外绝缘层产生切割性挤压，开口处的倒钩锁止结构可以在按压卡入线束后自动闭合，无需额外捆扎带即可完成线束的限位固定，单座可容纳多根同规格小线径线束，适配常规家装线、设备控制信号线的束径范围。下部为插装式安装脚，带双向倒刺结构，可直接卡入预制的安装孔位，安装时无需螺丝、胶水等辅助紧固件，按压即可完成装配，大幅提升布线施工的效率，同时倒刺结构可提供足够的拉拔阻力，避免长期使用中固定座从安装孔松脱。

设计思路上，这款固定座充分考虑了现场施工的便捷性与长期使用的可靠性，整体采用一体化注塑成型的结构逻辑，无额外拼接零件，避免了装配公差带来的结构松动问题。环形束线腔的尺寸经过多轮适配验证，既保证了足够的线束容纳空间，又不会因腔室过大导致线束在内部晃动移位；开口处的弹性臂厚度经过力学仿真优化，既具备足够的弹性方便线束卡入，又能在锁止后提供足够的抱紧力，防止线束从开口处滑出。下部安装脚的倒刺角度经过反复调整，既保证插装时的顺畅度，又能在卡入安装板后形成可靠的反向锁止，适配常规厚度的电气柜安装板、家装走线槽板的壁厚范围。

外形尺寸与安装边界方面，该固定座整体轮廓紧凑，不会占用过多安装空间，适合在密集布线的狭小区域内排布使用；下部安装脚的间距与尺寸适配行业通用的预制安装孔规格，无需现场重新打孔即可适配多数标准安装基面，环形束线腔的高度经过优化，卡入线束后整体凸起高度较低，不会与周边其他电气元件、设备盖板产生干涉，适配多数低压电气设备、小型电子装置的内部布线空间要求。
