IP65防护等级壁挂式工业配电箱结构设计

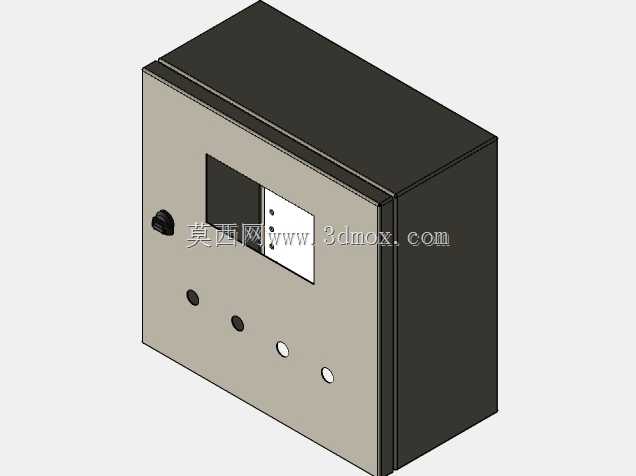

这款IP65防护等级的壁挂式配电箱，主要面向工业现场的低压电气控制场景设计，可适配车间产线设备旁、户外厂区工位、潮湿多尘的作业环境等多种安装场景，作为现场电气回路的承载与防护载体，承担电源分配、回路保护、本地控制信号中转的核心作用，能够为内部安装的断路器、接触器、接线端子等电气元件提供可靠的防护屏障，避免外界粉尘、飞溅液体侵入造成的元件短路、接触不良等故障。箱体整体采用方正的封闭式钣金结构设计，外壳与箱门的接缝处预留了密封胶条的安装槽位，配合锁具的压紧结构能够稳定达到IP65的防护等级要求，既可以阻挡细粉尘进入箱体内部，也能承受各个方向的低压喷水冲击，适配复杂的工业现场环境。面板区域的开孔设计经过了实际安装需求的匹配，左侧设置的锁具采用旋转压紧式结构，操作便捷且锁紧后能够保证箱门与箱体的贴合度，避免密封失效。面板上预留的不同尺寸开孔，分别对应HMI人机界面安装位、按钮与指示灯安装位，其中矩形开孔用于嵌入小型人机交互显示屏，方便现场操作人员查看设备运行参数、切换控制模式，下方的圆形开孔可根据实际控制需求安装启动停止按钮、急停按钮、运行状态指示灯等元件，无需后期二次开孔加工，大幅降低现场安装的工作量。设计过程中优先考虑了内部元件的安装空间排布，箱体内部深度预留了足够的导轨安装空间，可兼容标准DIN导轨的安装，支持常规低压电气元件的排布固定，同时预留了走线槽的安装位置，方便内部线路的规整固定，避免线路杂乱造成的检修困难。箱体背部设置了壁挂安装的固定孔位，安装时可直接通过膨胀螺栓固定在墙面或设备支架上，安装边界清晰，无需额外的安装支架配件，整体外形方正紧凑，不会占用过多的现场安装空间，同时箱门的开合角度预留充足，方便后期检修时打开箱门操作内部元件，不会因为空间受限影响检修效率。面板的开孔轮廓从二维草图转换为三维结构时，充分考虑了元件安装的公差配合，每个开孔的尺寸都匹配对应工业标准元件的安装尺寸，能够保证元件安装后贴合紧密，不会出现缝隙过大影响防护效果的问题，同时开孔边缘做了钝化处理，避免安装时划伤操作人员或者损坏元件的连接线。
