DFRobotDFR0058旋转传感组件结构设计

　　在小型自动化实验装置、教学演示平台、创客DIY机电项目的搭建过程中，旋转角度的实时采集是很多运动控制场景的核心需求，这类场景往往不需要工业级重载传感器的超高防护与冗余性能，反而对安装便捷性、结构适配性、与通用控制板的兼容度有更高要求，这款旋转传感组件的三维结构设计，正是围绕这类轻量型旋转检测场景展开。从实际使用场景来看，这类旋转传感器常被用于小型机械臂关节转角反馈、智能小车舵机角度校准、教学用旋转工作台的位置采集、DIY云台的转动角度检测，甚至是部分桌面级小型实验设备的转速、转角信号采集，相比工业级大型旋转编码器，它的结构更紧凑，安装方式更灵活，不需要复杂的配套安装支架就能快速固定在各类薄板类安装基座上，适配创客项目、教学实验这类非标准化的安装环境。

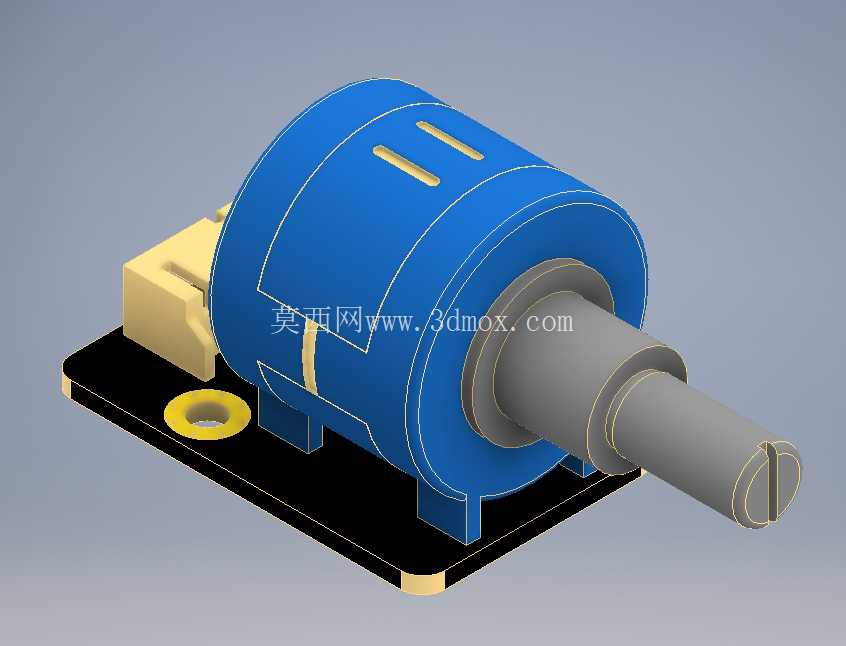

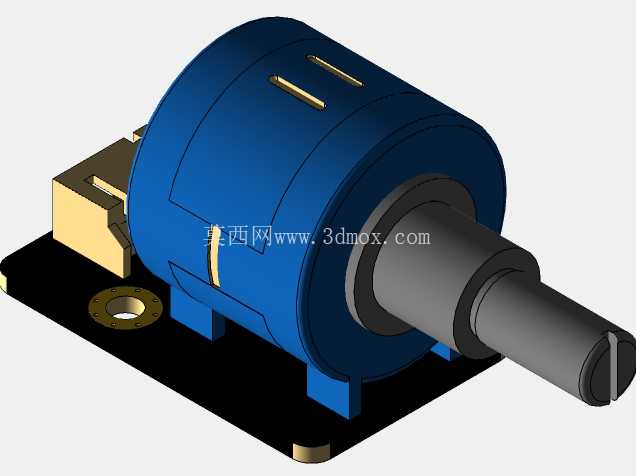

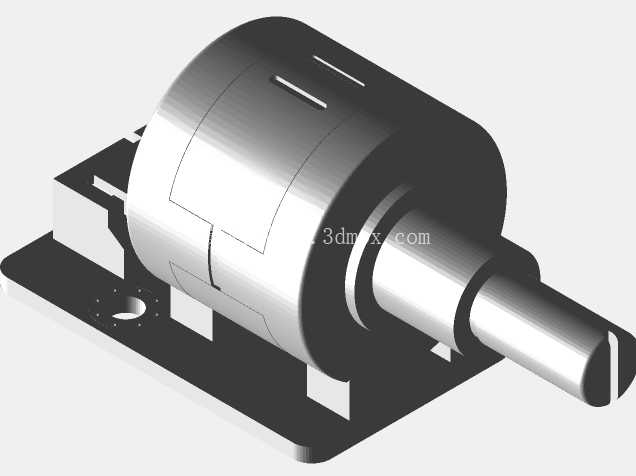

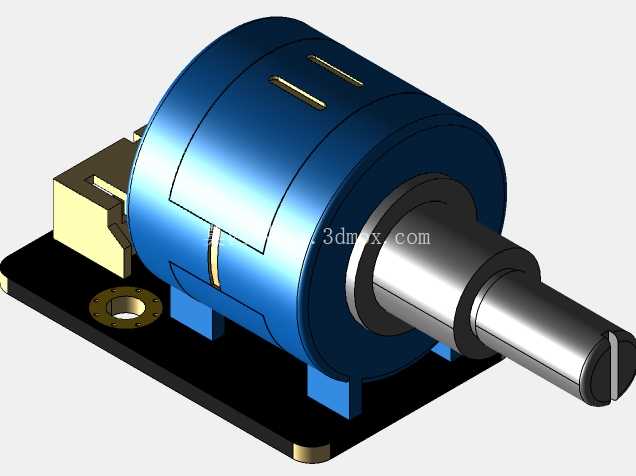

　　从功能特性来看，这款传感组件采用轴体输入的检测方式，前端带一字槽的金属轴作为转动输入部件，能够直接与外部转动件通过顶丝、拨叉或者简易联轴结构对接，不需要额外设计复杂的传动转接结构，轴体的伸出长度经过适配设计，既能够满足大部分薄板安装场景下的轴伸需求，也不会因为轴伸过长导致转动过程中出现径向晃动，影响检测精度。组件的主体检测部分采用蓝色绝缘外壳封装，既能够对内部的检测电路、传感元件形成物理防护，避免装配过程中手指直接接触电路部分造成静电损伤，也能通过外壳的定位结构与底部的安装基板形成精准配合，保证轴体与内部检测元件的同轴度，减少装配误差带来的检测偏差。

　　底部的黑色安装基板是整个组件的安装基准，基板上预留了标准的固定孔位，其中一侧的黄色环形定位孔能够与安装面上的定位柱配合，实现快速定位，避免安装过程中组件出现偏移，基板边缘预留的接线端口采用通用的插接结构，能够直接与常用的开源控制板接线端口匹配，不需要额外焊接接线，降低了项目搭建的接线难度。从设计思路来看，整个组件的结构设计优先考虑了装配便捷性与场景适配性，主体外壳的圆柱造型既能够最大化利用内部空间容纳检测元件，也能减少外壳的棱角，避免在桌面类项目、教学场景中划伤操作人员，外壳上的开槽结构既能够作为装配定位的标识，也能在一定程度上减轻组件整体重量，降低对安装基座的负载要求。轴体部分采用阶梯轴设计，不同直径的轴段分别承担转动支撑、与内部检测元件配合、外部转动输入的功能，轴肩位置能够形成轴向定位，避免轴体在转动过程中出现轴向窜动，保证检测信号的稳定性。安装基板的外形尺寸经过优化，在容纳主体传感部分与接线端口的前提下，尽可能缩小了基板的占用面积，能够适配安装空间局促的小型项目场景，基板底部的焊盘与元件布局都做了规整化处理，不会出现元件突出基板底部的情况，保证组件能够平稳贴合在安装平面上，不需要额外设计避让槽。从安装边界与尺寸适配的角度来看，这款组件的整体高度控制在较低范围内，安装后不会因为高度过高导致与周边其他结构件产生干涉，轴体的中心高度与基板安装面保持固定尺寸，设计配套结构时只需要按照这个中心高度设计外部转动件的对接位置，就能保证轴体与外部转动件的同轴度，减少转动过程中的卡滞问题。基板上的固定孔位间距符合通用的电子模块安装孔距标准，既可以使用铜柱配合螺丝进行悬空安装，也可以直接使用螺丝固定在亚克力板、3D打印支架、铝合金薄板等常见的项目基材上，不需要重新打孔适配。

　　需要注意的是，这个三维模型在细节尺寸上与实际量产产品存在小幅偏差，在进行结构设计时，如果是用于项目方案的整体布局验证、安装位置的干涉检查、装配流程的模拟演示，这个模型的精度完全能够满足使用需求，但如果要用于高精度的工装设计、零件加工，则需要对照实际产品的官方尺寸手册对关键配合尺寸进行校核调整，避免因为尺寸偏差导致装配失败。在实际选型搭配时，这款传感组件适合搭配3.3V或5V逻辑电平的控制板使用，结构设计时需要在接线端口一侧预留足够的接线空间，避免插头与周边结构件产生挤压，轴体与外部转动件对接时，尽量采用柔性连接或者同轴度较高的联轴结构，避免给轴体施加过大的径向力，长期承受径向偏载会加速内部支撑结构的磨损，影响传感器的使用寿命与检测精度。对于教学场景下的结构设计练习，这个模型也能很好地帮助初学者理解小型电子传感模块的结构组成、安装定位逻辑、轴类零件的配合方式，通过拆解模型的各个组成部分，可以直观了解外壳、轴体、安装基板、接线端口之间的装配关系，掌握小型机电组件的设计要点。
