带FX3U系列PLC的移动式控制面板试验台

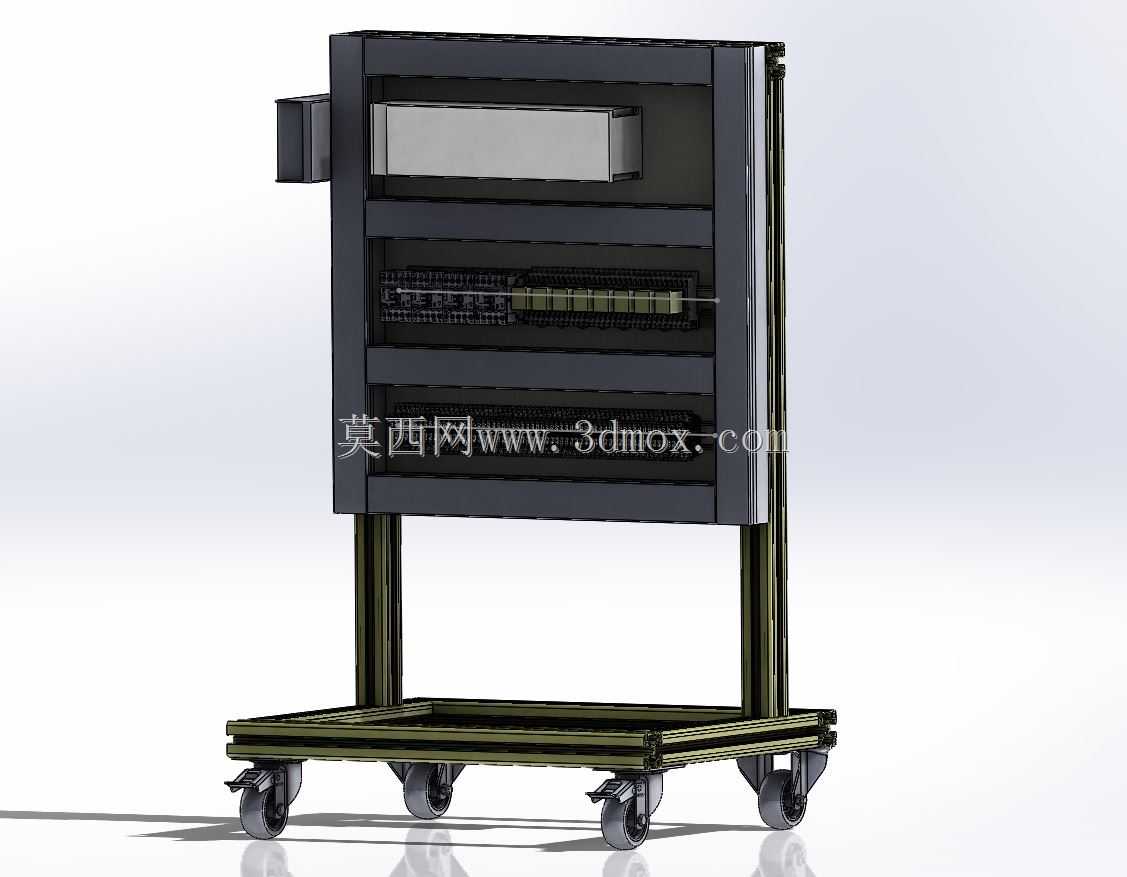

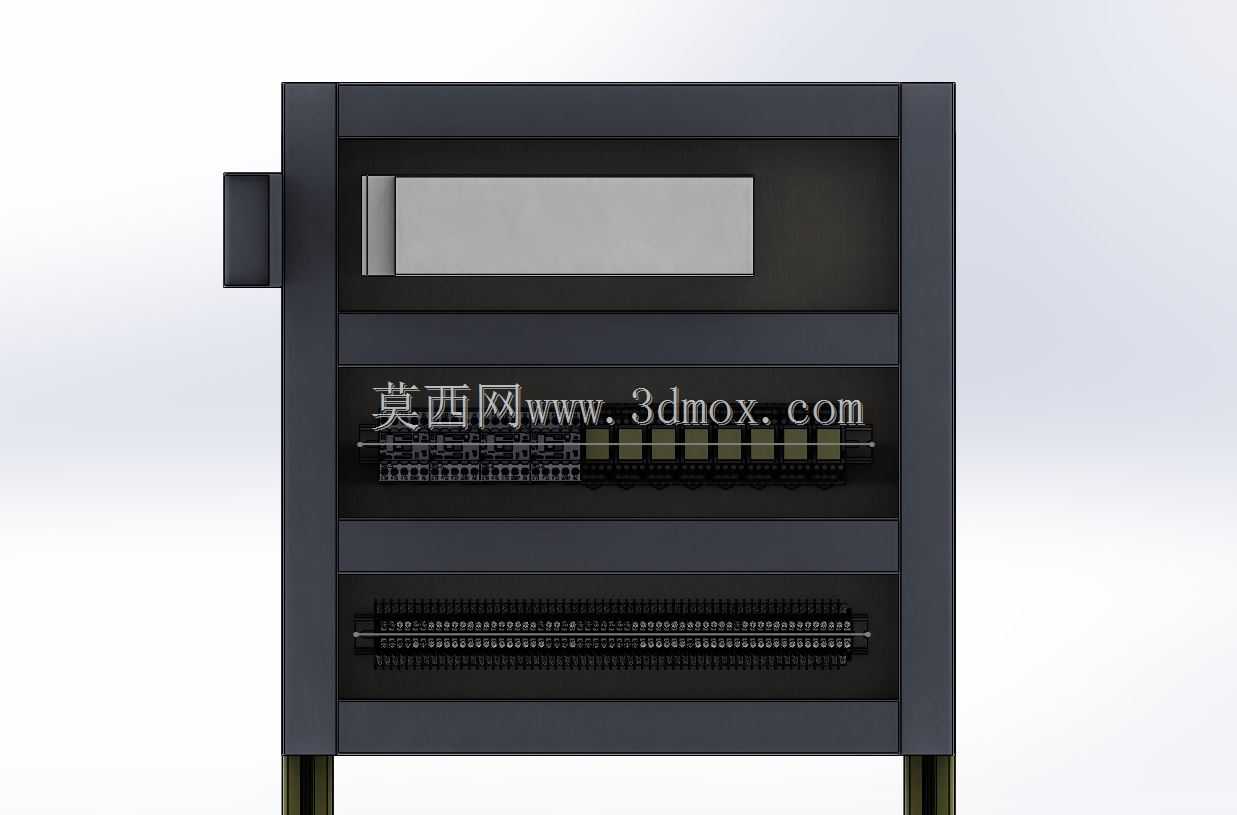

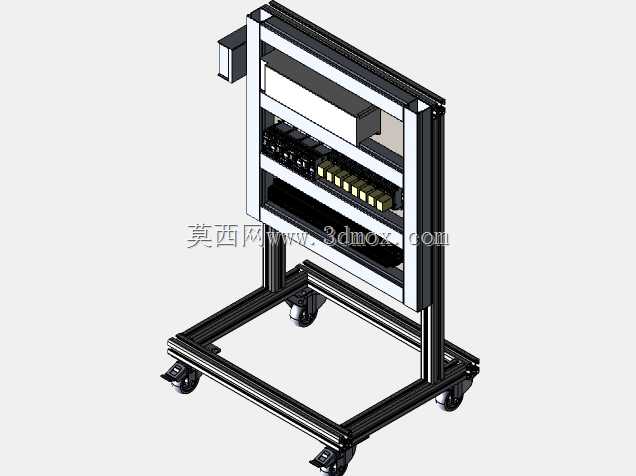

这款移动式控制面板试验台，是面向工业现场电气调试、实验室工控系统验证场景打造的专用测试载体，主要用于PLC程序联调、电气回路通断校验、工控元器件功能验证等作业，可帮助电气工程师在设备正式装机前完成全流程功能测试，大幅降低现场装机后的故障排查成本，也可作为产线临时运维的移动测试工位，适配车间多工位辗转作业的需求。设备整体采用工业铝型材搭建主体框架，底部配置四组带刹车的万向脚轮，既保证了整体结构的承重强度与抗形变能力，也能让操作人员轻松推动设备在车间、实验室不同区域转移，停靠时踩下脚轮刹车即可牢牢固定位置，不会在测试接线过程中出现移位。框架上层为分层式面板安装区，预留了多组标准化安装位，可兼容不同尺寸的PLC主机、扩展模块、继电器组、接线端子排等工控元件的安装，本次搭载的FX3U-128MR PLC为整体测试的核心控制单元，面板区域预留了充足的走线空间与接线开口，侧面设置了嵌入式线槽，可将强弱电线路分离排布，避免信号干扰，同时也让整体布线更加规整，方便后期维护查线。顶部设置了独立的元件放置槽，可临时存放测试用的电源模块、通讯适配器、小型检测工具等配件，不用额外搭配工具桌。设备底部预留了充足的空置层空间，可根据测试需求加装开关电源、隔离变压器、负载模拟模块等配套部件，安装边界完全适配常规工业电气元件的尺寸规范，无需额外打孔改造即可完成大部分常规工控测试场景的搭建。整体设计充分考虑了一线电气测试人员的作业习惯，面板高度符合站立操作的人体工学尺寸，接线操作时无需过度弯腰或抬手，长时间作业也不易产生疲劳，框架边角做了圆弧过渡处理，避免移动过程中剐蹭人员或周边设备，整体结构兼顾实用性与安全性，可覆盖从实验室研发测试到车间现场运维的多场景使用需求。
