PG型快装膨胀式连接铆钉结构设计

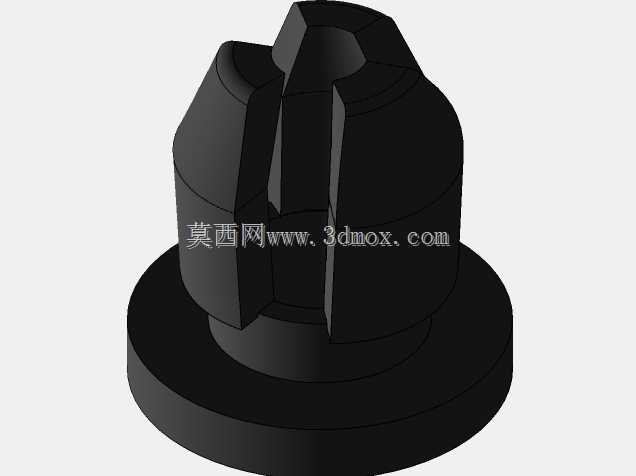

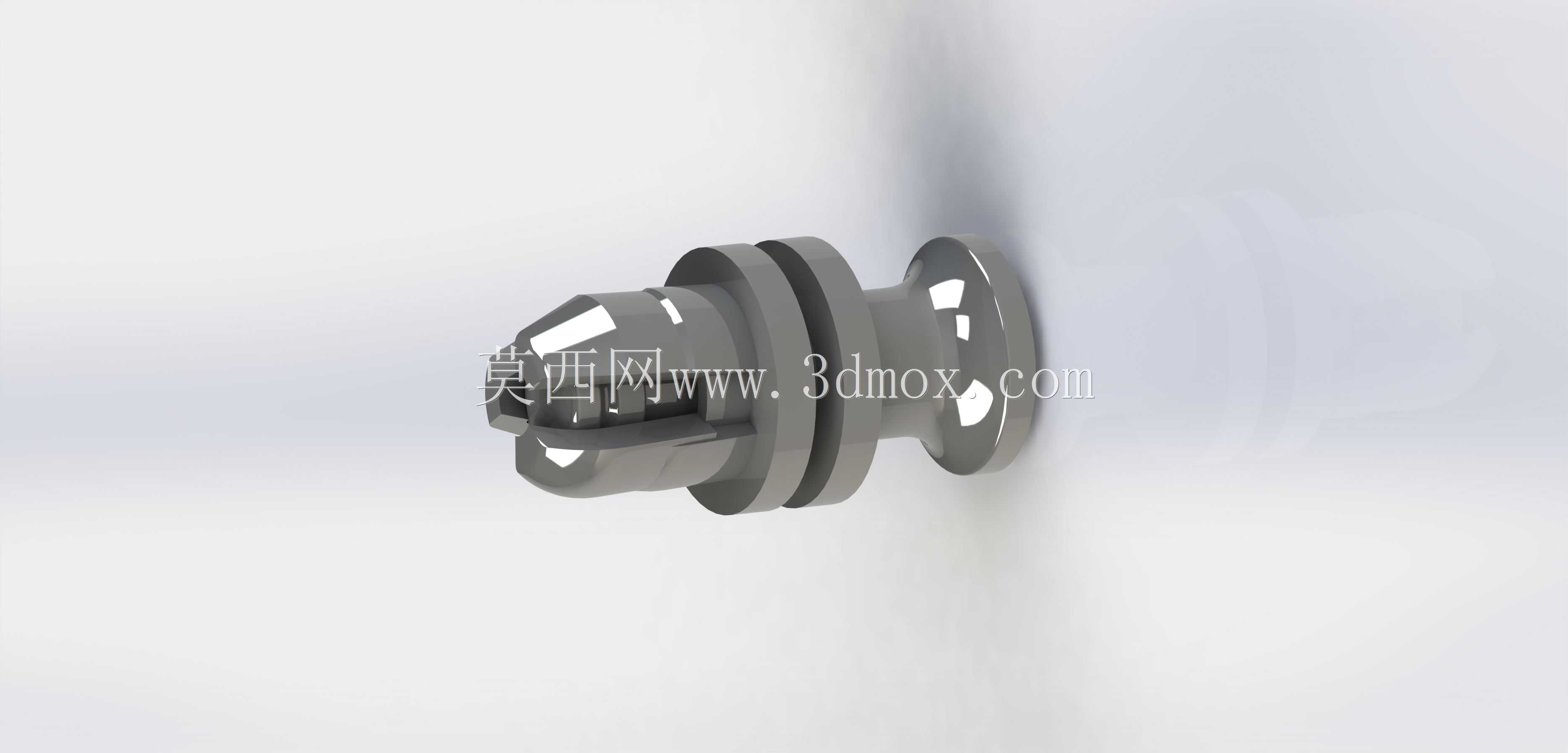

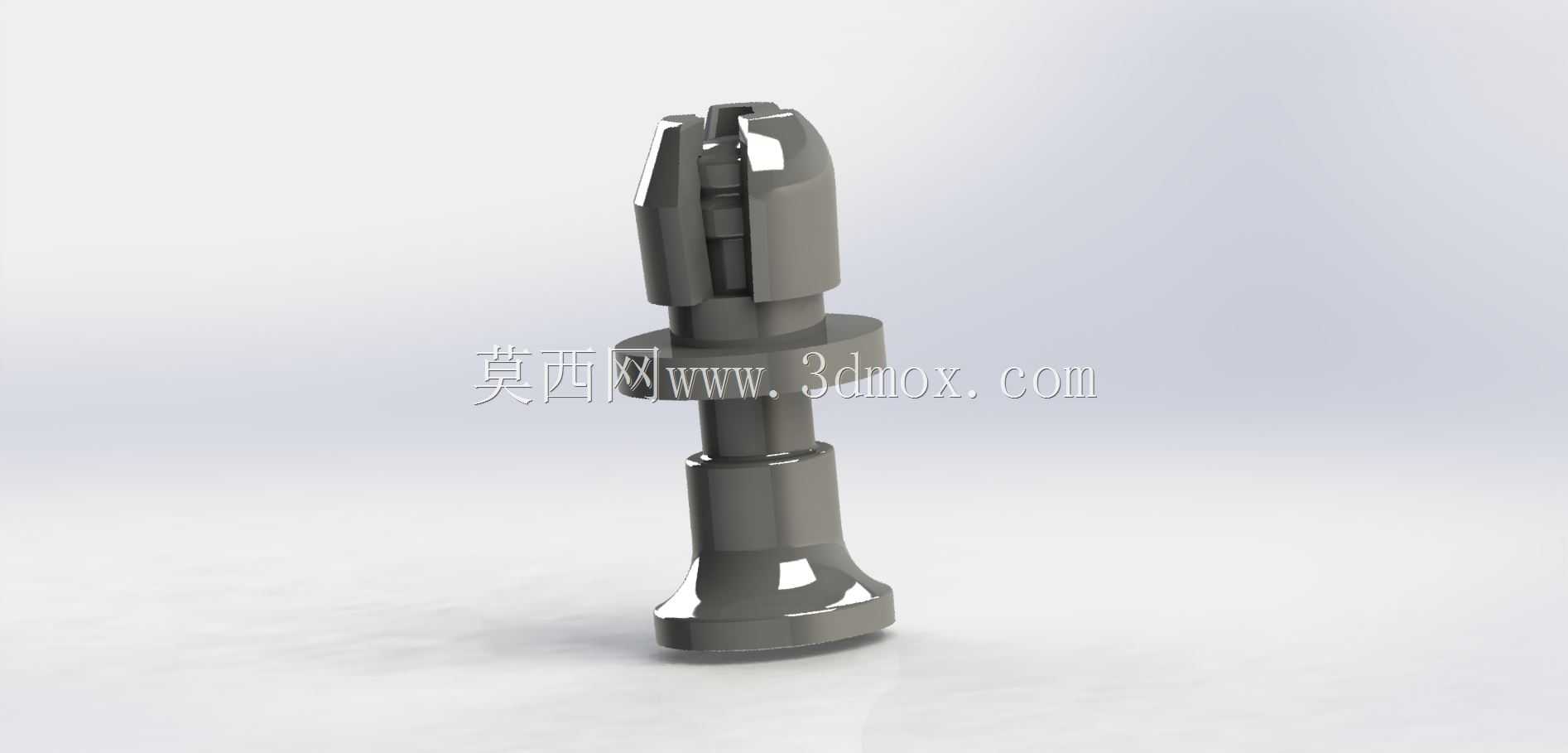

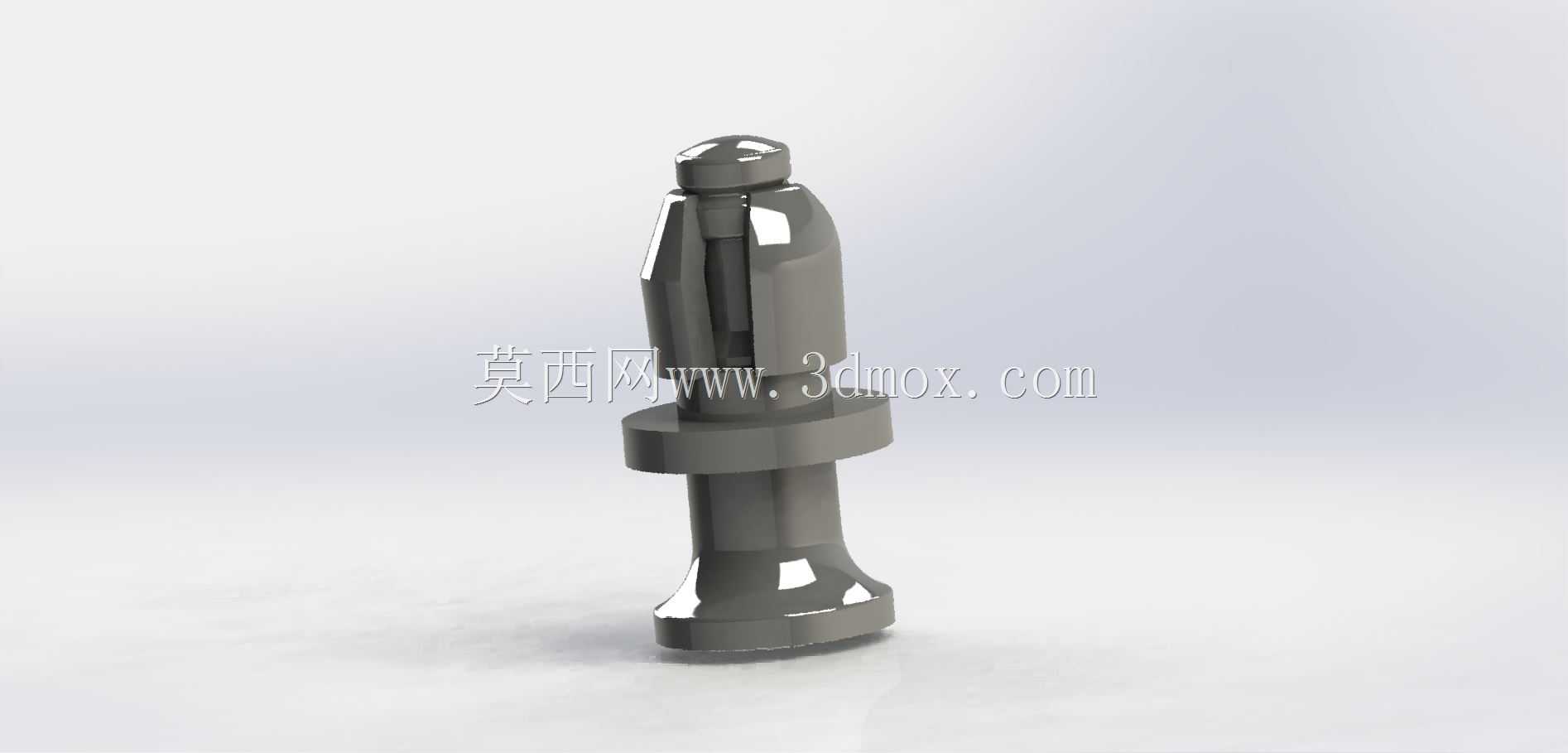

这款PG铆钉是面向轻量化快装场景开发的专用紧固件，主要应用于电子设备壳体装配、薄板钣金拼接、塑料组件快速连接等场景，尤其适配消费电子、小型机电产品、机柜面板这类需要频繁拆装、对装配效率要求较高的生产环节，替代传统螺丝连接需要预先攻丝、拧装耗时的痛点，也弥补了普通抽芯铆钉拆卸后无法重复使用的不足。从功能特性来看，这款铆钉采用膨胀卡接的锁紧原理，头部的开槽胀紧结构在插入预制安装孔后，通过轴向施压即可让开槽瓣向外撑开，卡紧在安装孔的背面形成止退结构，中间的环形凸台可以精准贴合安装面的正面，实现双向限位，避免连接后出现轴向窜动；底部的导向锥头可以在装配时快速对准安装孔，降低人工对位的操作难度，即使是无经验的装配人员也能快速完成安装，单颗铆钉的装配耗时不到传统螺丝的三分之一。在设计思路上，这款铆钉充分考虑了薄板连接的受力特性，整体采用轴对称结构，受力均匀不会出现偏载松动的问题，开槽的数量和瓣片厚度经过反复校核，既保证胀开后有足够的卡紧力，承受常规的振动、拉扯载荷不会脱落，又能在需要拆卸时通过专用工具收拢胀瓣，实现无损拆卸，连接件和铆钉本身都可以重复使用，大幅降低设备维护、组件返修的成本。外形尺寸方面，这款铆钉的安装边界适配常规的2.5mm到4mm厚度的板材，预制安装孔的公差范围宽松，即使孔位存在0.1mm左右的加工误差也能正常装配，整体轴向长度根据适配板厚做了分段优化，安装后背面凸出高度不超过2mm，不会占用过多的设备内部空间，表面的圆滑过渡处理也避免了安装后刮伤内部线缆、其他组件的问题，适配绝大多数小型机电产品的内部装配空间要求。
