SPBKBS-10电量显示模组结构设计

该款SPBKBS-10电量显示模组，是面向小型便携储能、消费类电子供电系统开发的可视化电量反馈组件，核心应用场景覆盖手持数码设备、小型户外移动电源、家用备用小储能、便携检测仪器等需要直观展示剩余电量的终端产品，能够让终端用户无需额外操作即可快速掌握供电单元的剩余容量，大幅提升设备使用的便捷性与交互体验。

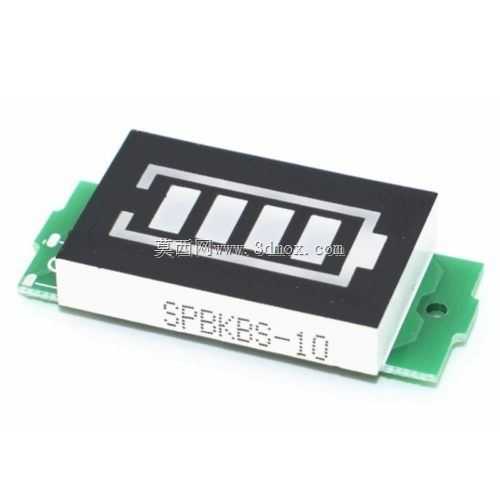

从实际用途来看，该模组直接对接供电电池组的采样回路，通过板载的四段式电量显示条，以直观的格数形式对应剩余电量区间，满电状态下四格全亮，随着电量消耗逐格熄灭，用户可快速判断剩余续航时长，避免设备突然断电造成的工作中断或数据丢失。模组自带的标识区域清晰标注型号，便于生产装配环节的物料识别与售后维护的配件匹配。

功能特性层面，该模组采用一体化集成设计，将显示单元、采样电路、连接引脚全部整合在单块PCB基板上，无需额外外接复杂的采样线路，装配时仅需对接电池组的正负极与采样触点即可正常工作，大幅降低终端厂商的开发适配成本。显示区域采用高对比度的黑底白格设计，在不同光照环境下都具备清晰的可视效果，即使在户外强光场景下也能快速识别电量状态，同时低功耗的显示设计不会过度消耗电池本身的电量，对整体续航的影响可以忽略不计。

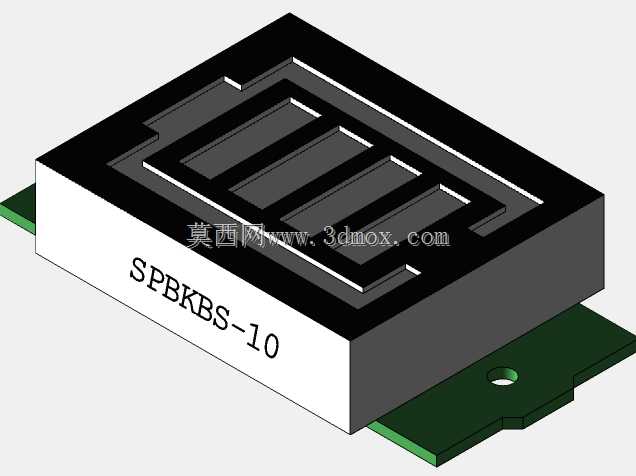

设计思路上，该模组优先考虑装配的通用性与使用的可靠性，整体采用扁平化的长方体结构，显示面与安装面平行，PCB基板两侧预留了标准的安装固定孔位，可通过螺丝直接固定在设备外壳的内部预设位置，也可通过卡扣结构嵌入外壳的显示窗口位置。显示区域的四段格造型采用通用的电池轮廓标识，符合大众用户对电量显示的认知习惯，无需额外的说明指引即可读懂显示含义。板载的电子元件全部采用贴片式封装，整体结构紧凑，抗震性能优异，能够适应便携设备日常使用中的晃动、轻微跌落等工况，避免出现接触不良导致的显示失效问题。

外形尺寸与安装边界方面，该模组整体厚度控制在极低的水平，能够适配厚度有限的超薄类便携设备，PCB基板的长宽尺寸经过优化，不会占用过多的设备内部空间，安装孔位的间距采用行业通用标准，可兼容多数同类型产品的安装位，方便终端厂商进行现有产品的升级替换，无需重新开模调整外壳结构。模组的边缘做了圆角处理，避免装配过程中划伤操作人员或损坏设备内部的其他线路，引脚的排布顺序做了防呆设计，能够有效避免装配时的接线反接问题，提升生产装配的良率与效率。
