便携电池供电式电子负载测试装置

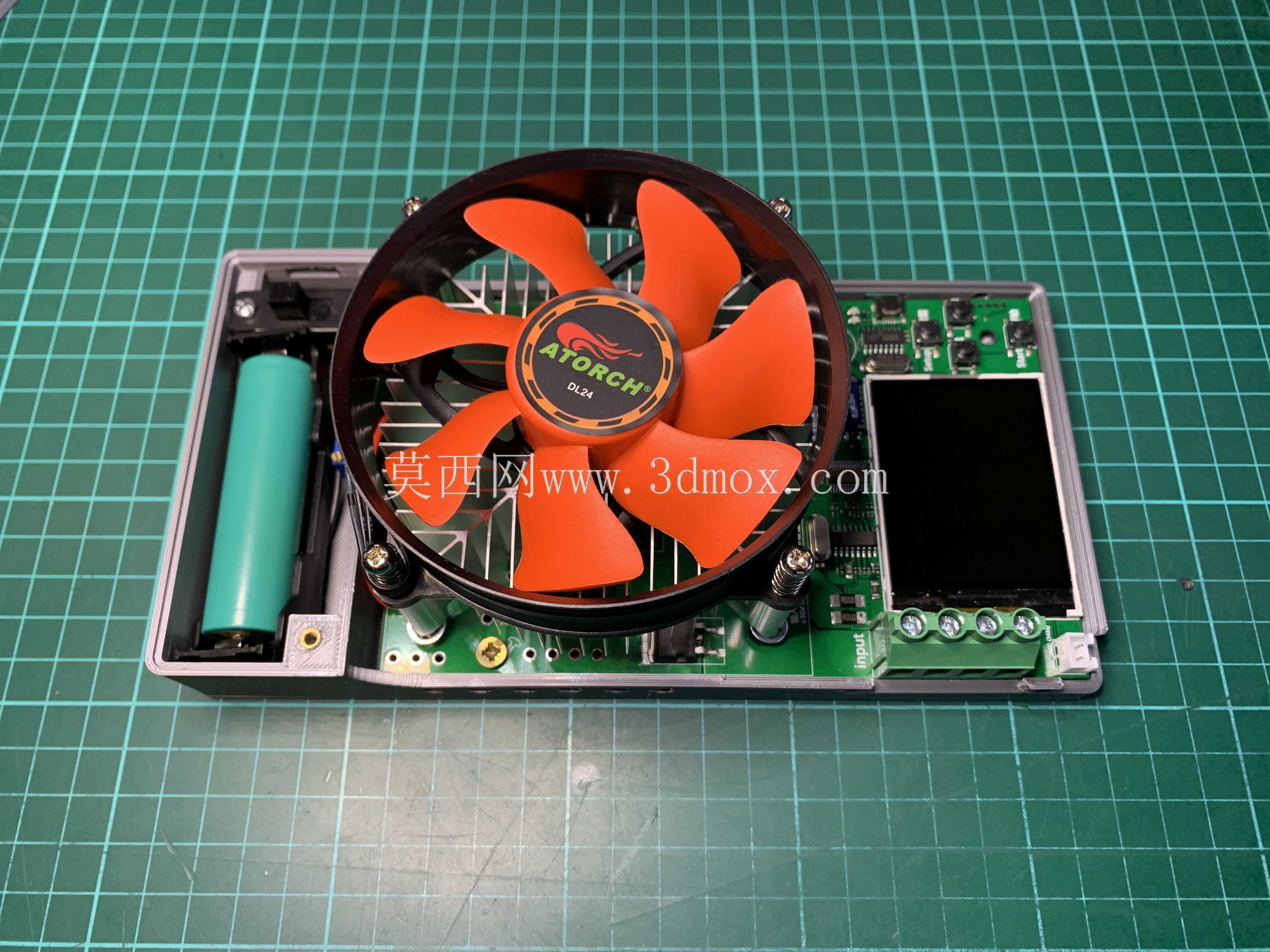

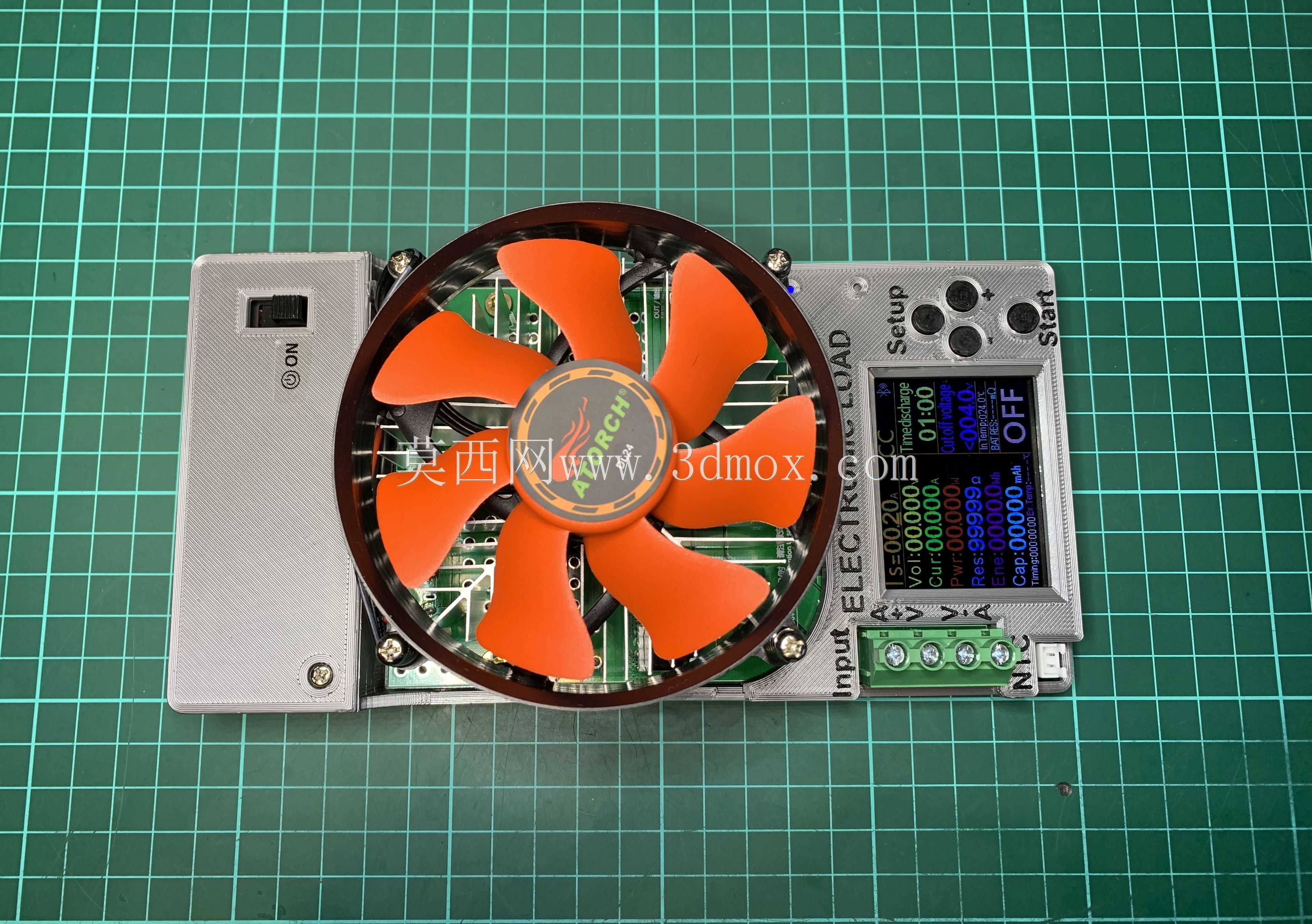

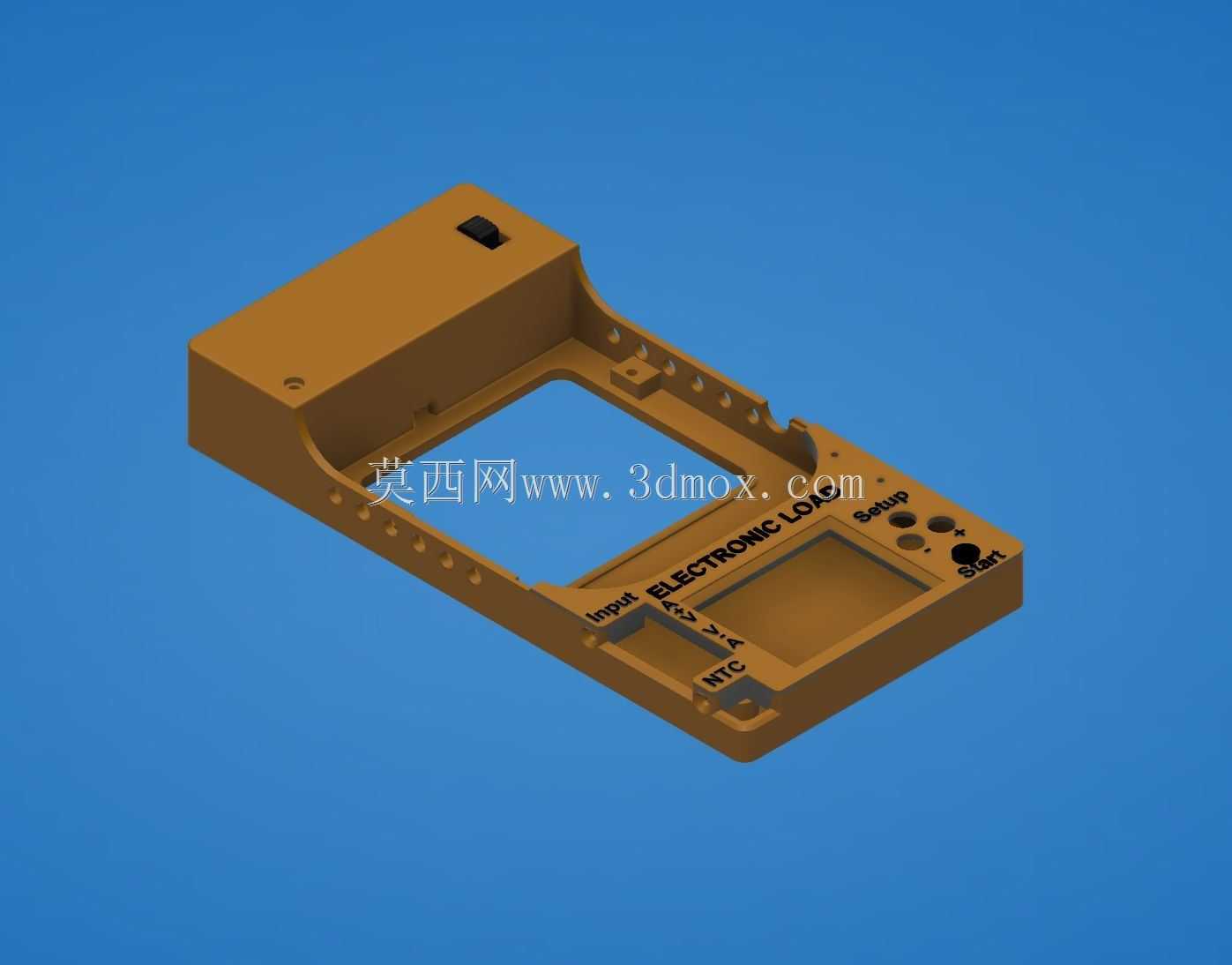

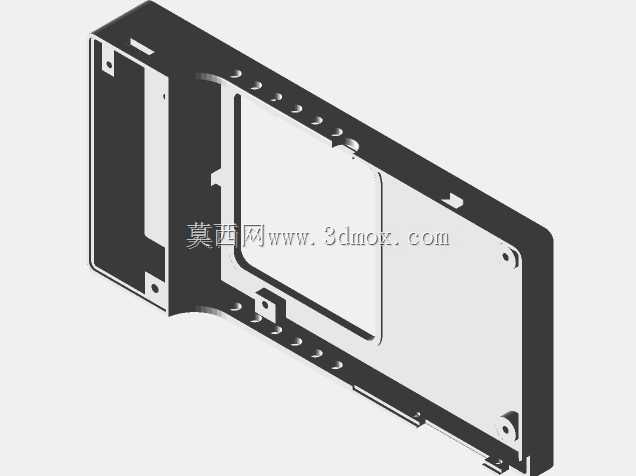

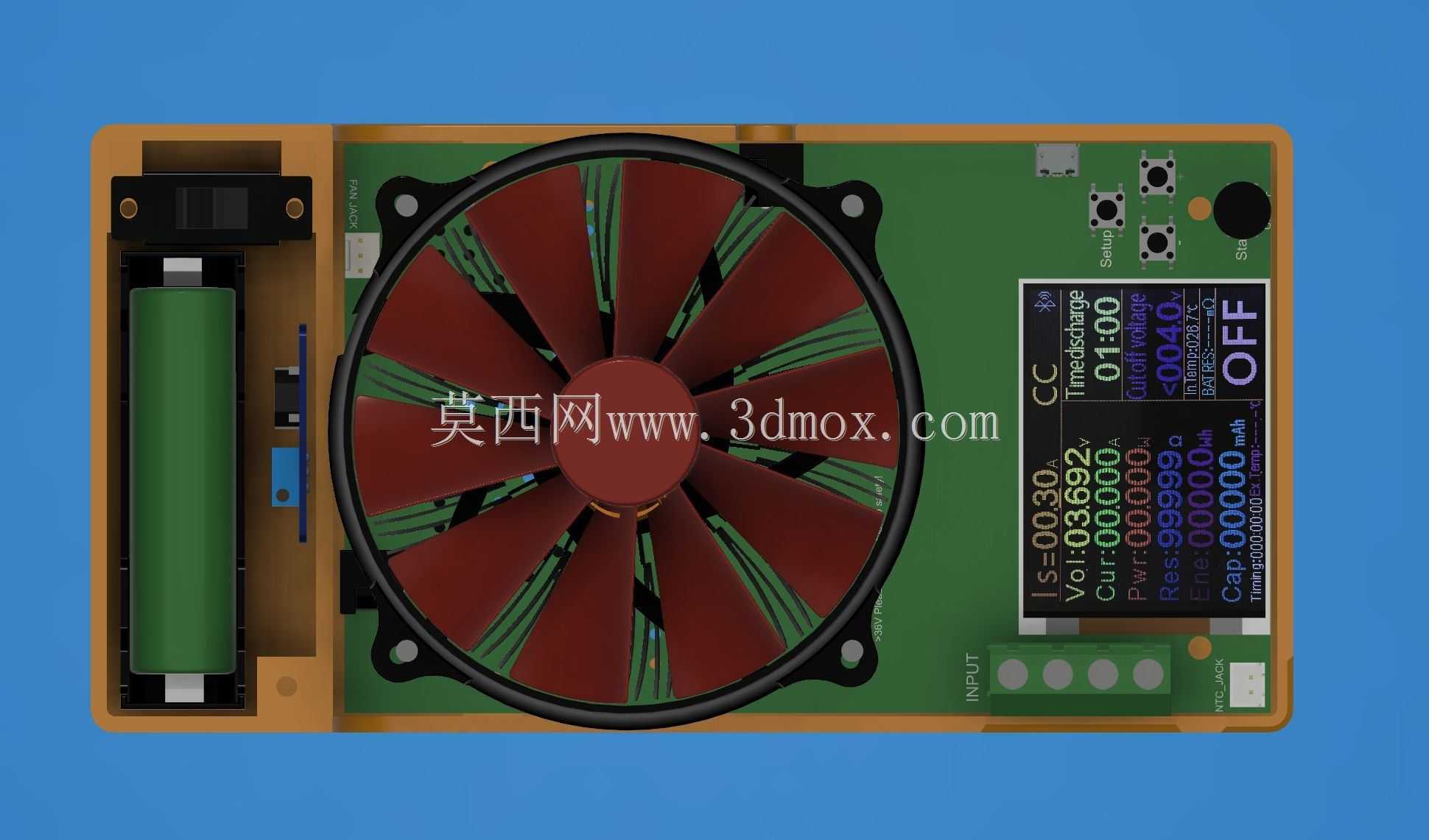

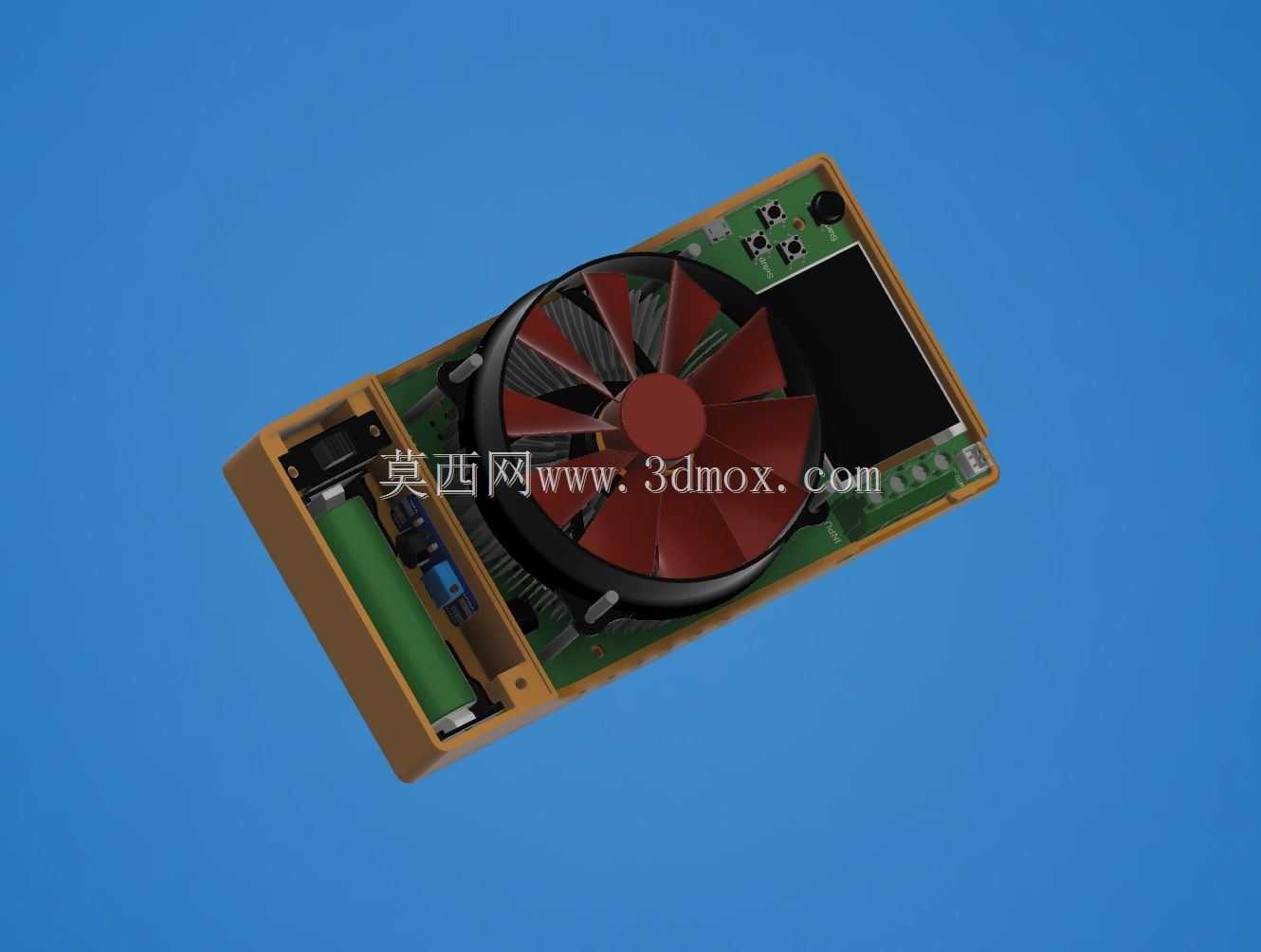

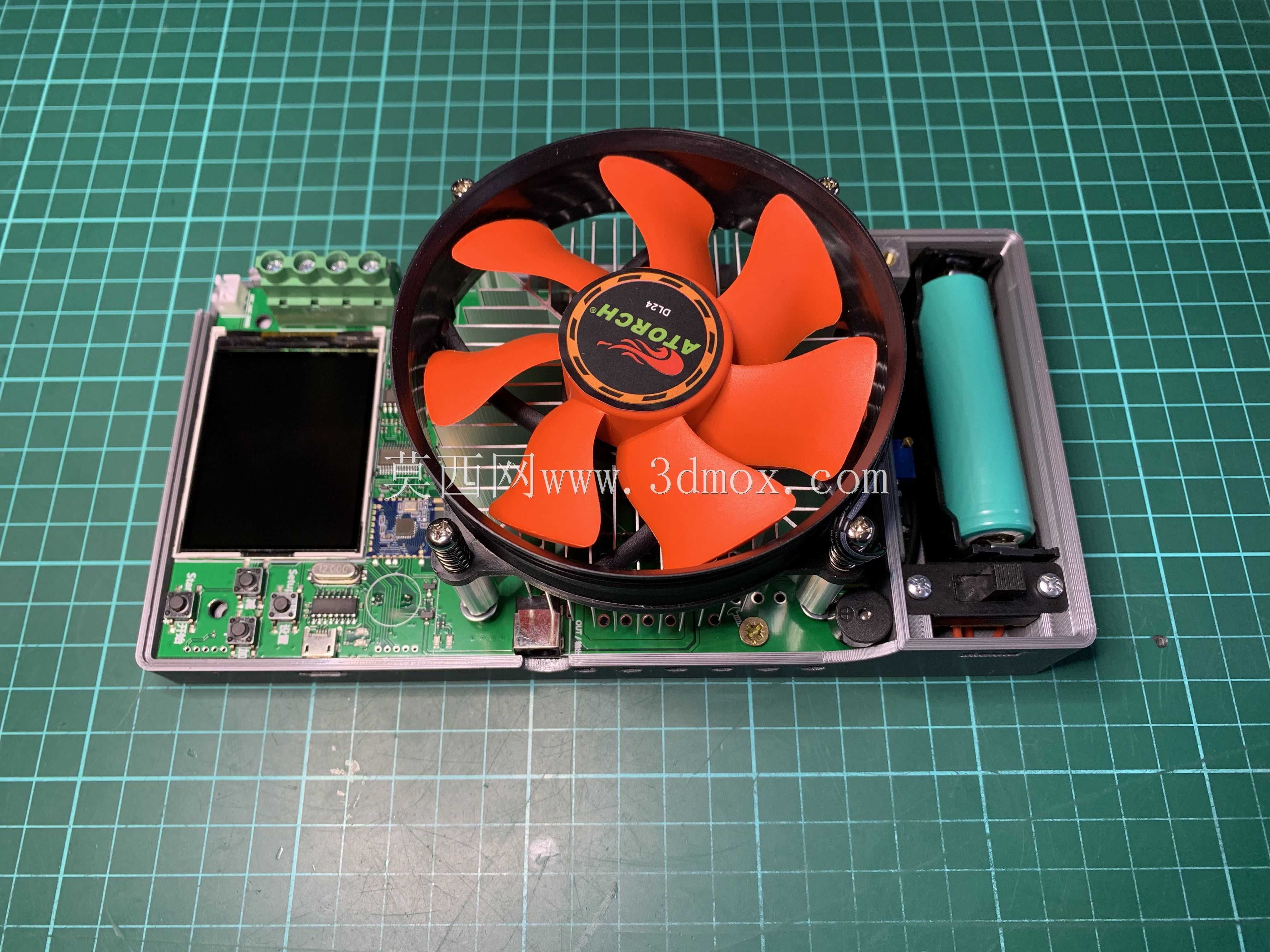

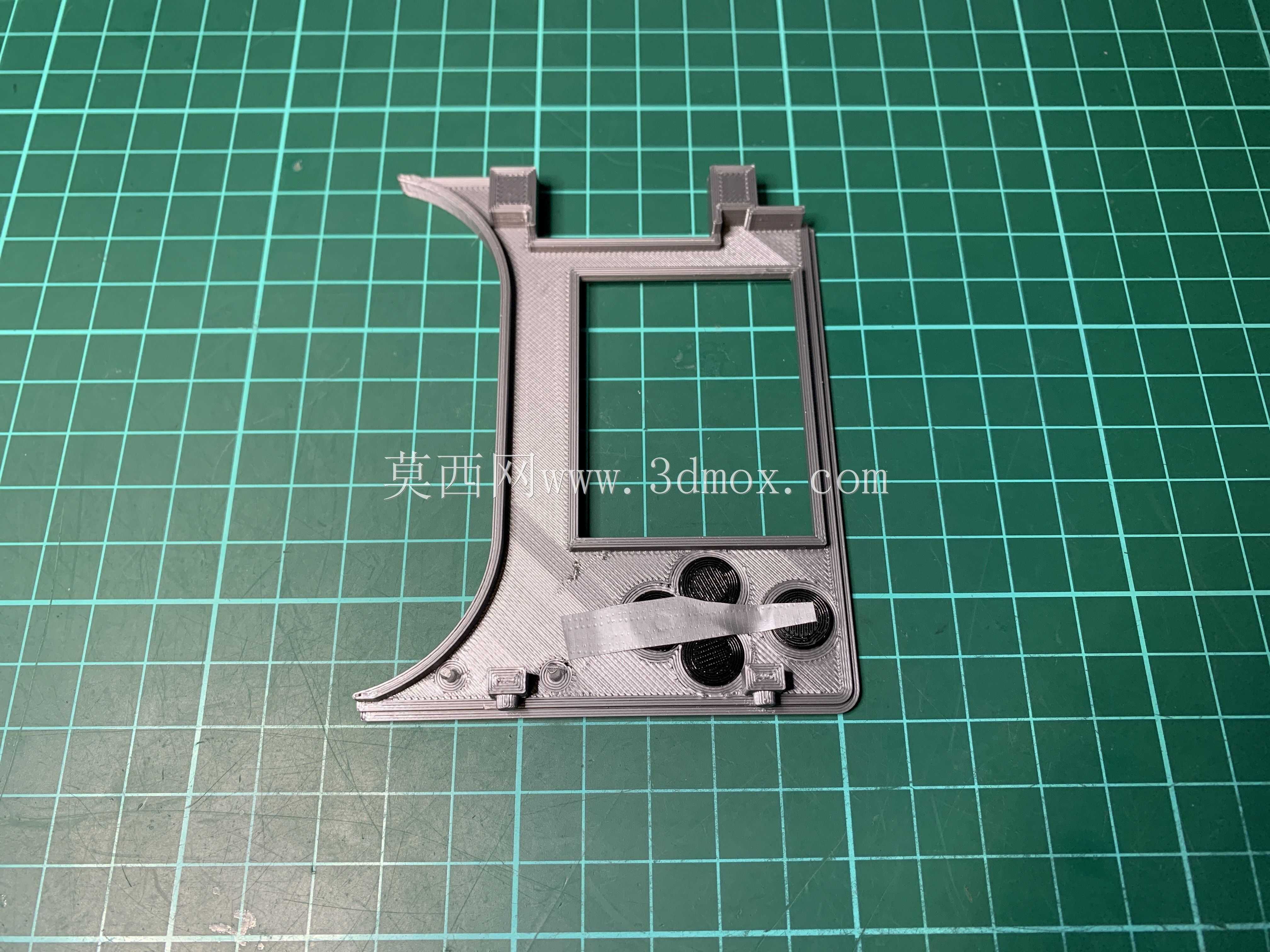

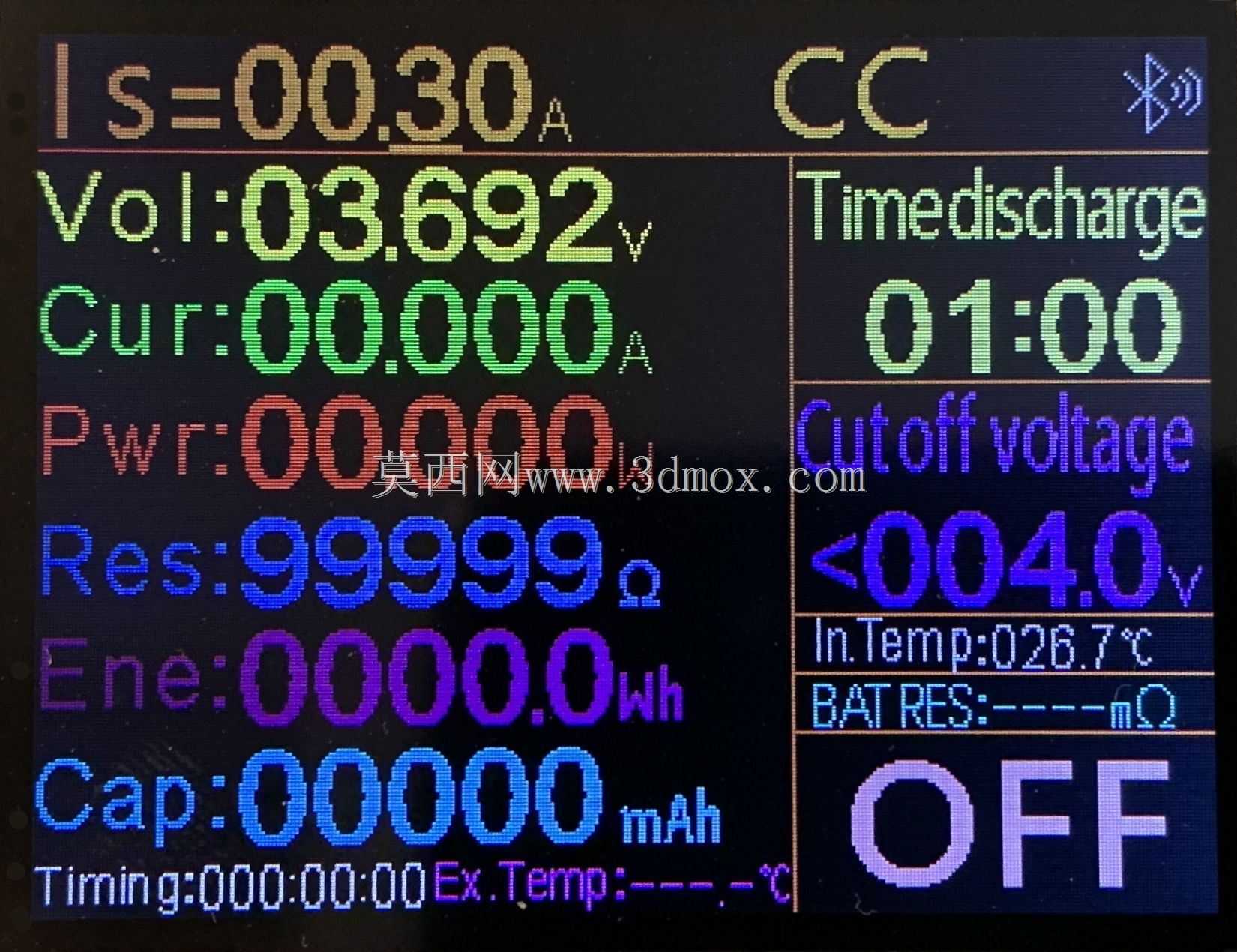

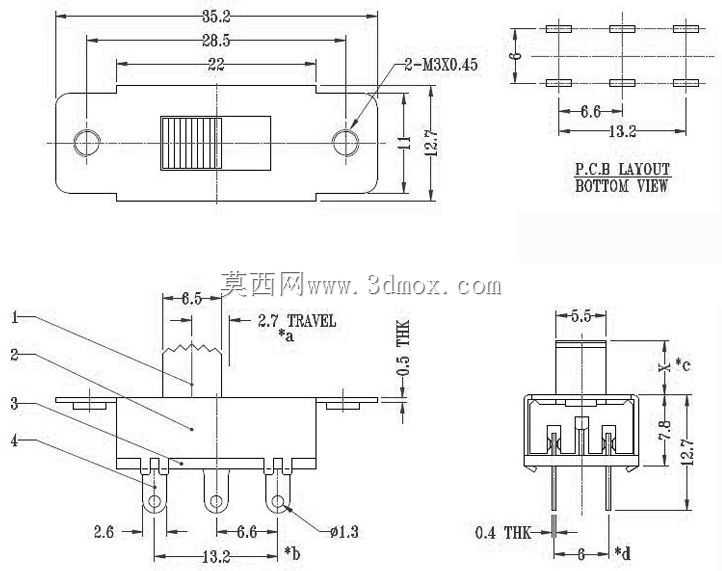

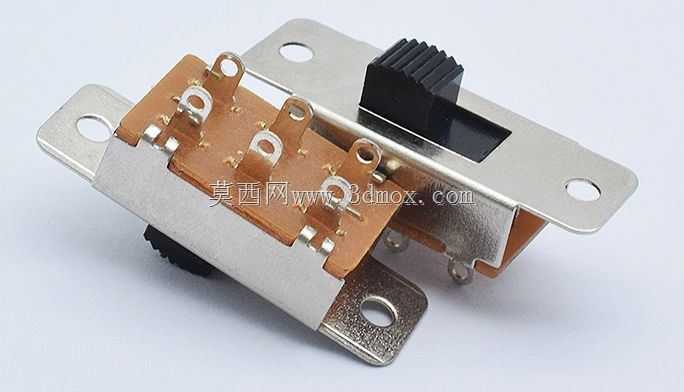

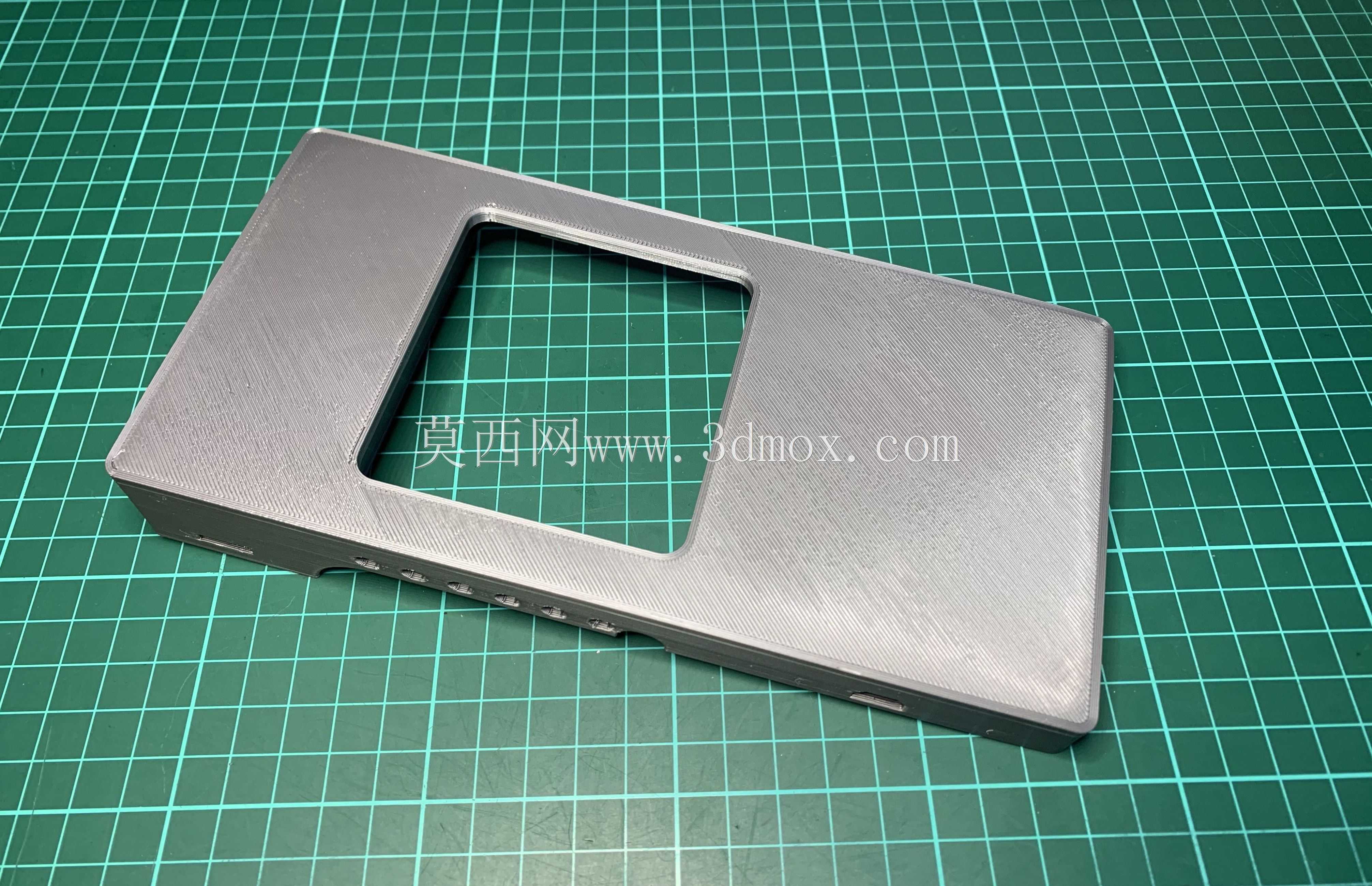

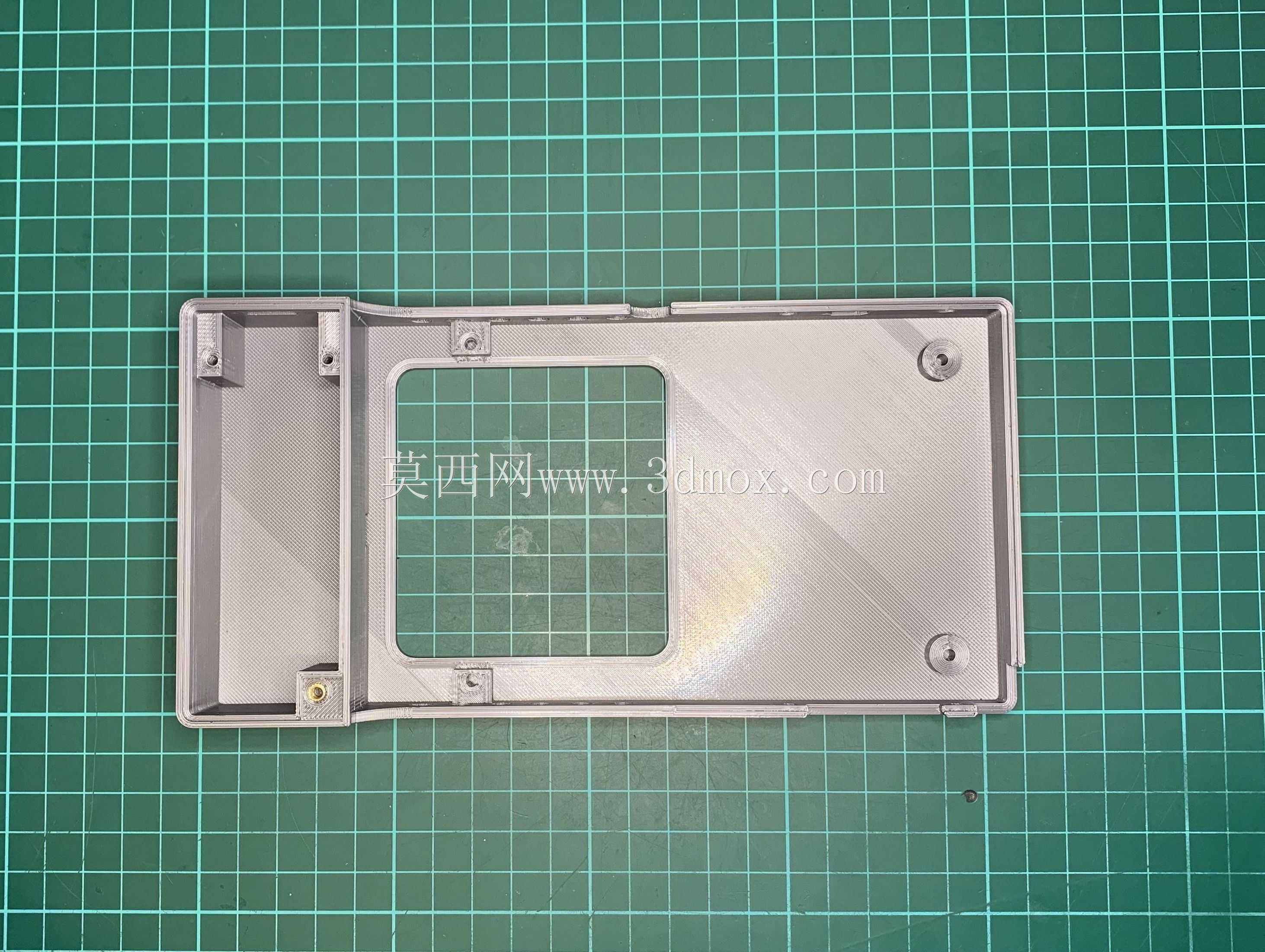

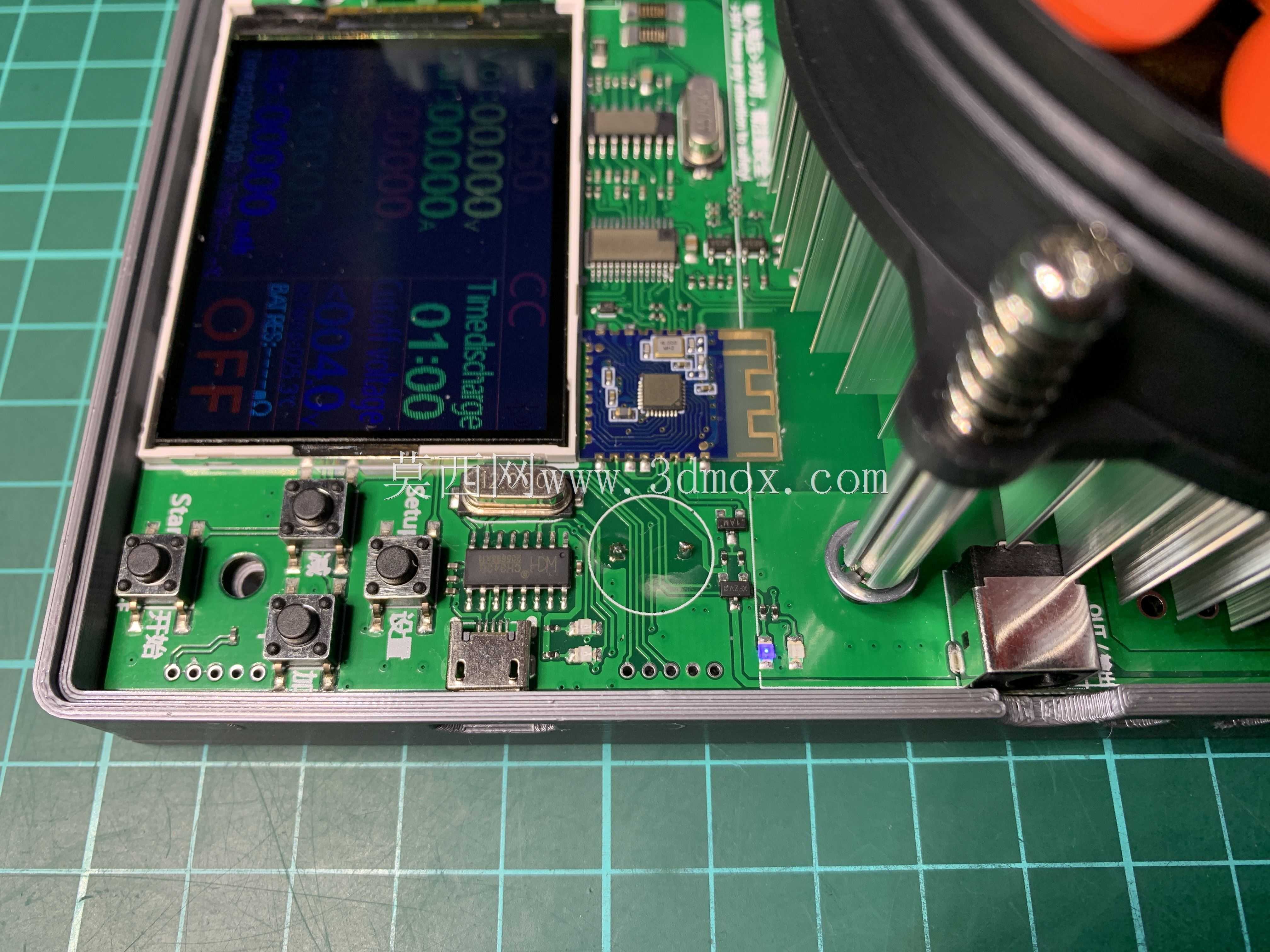

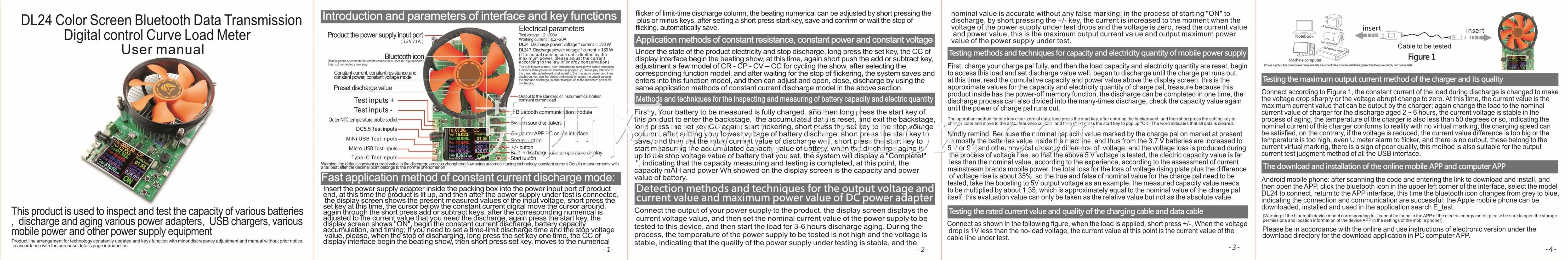

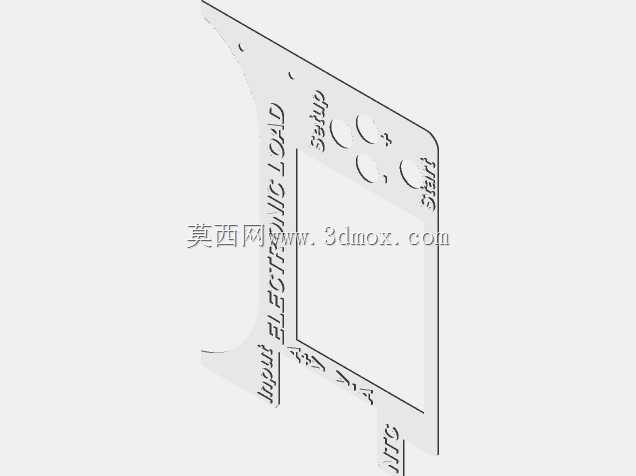

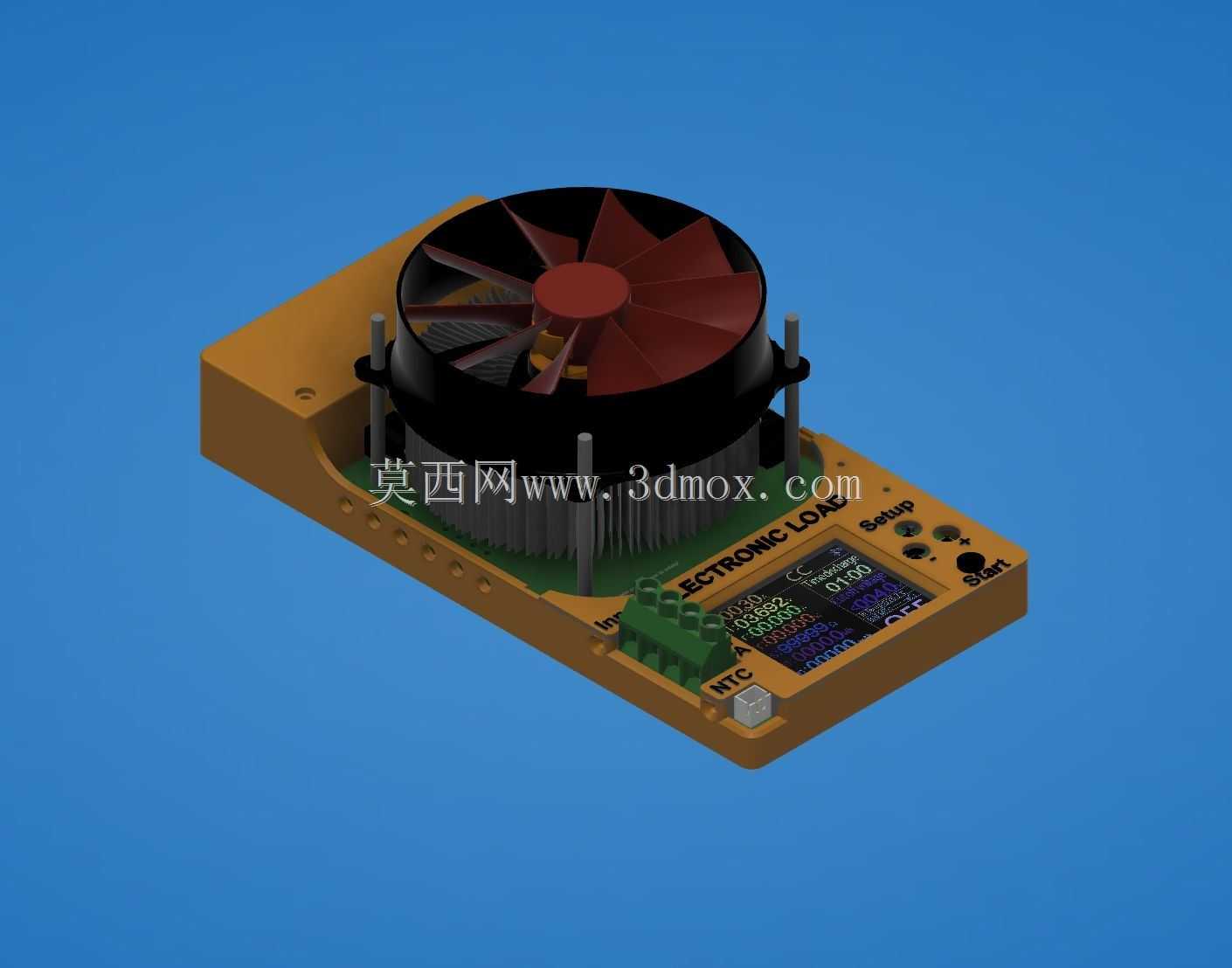

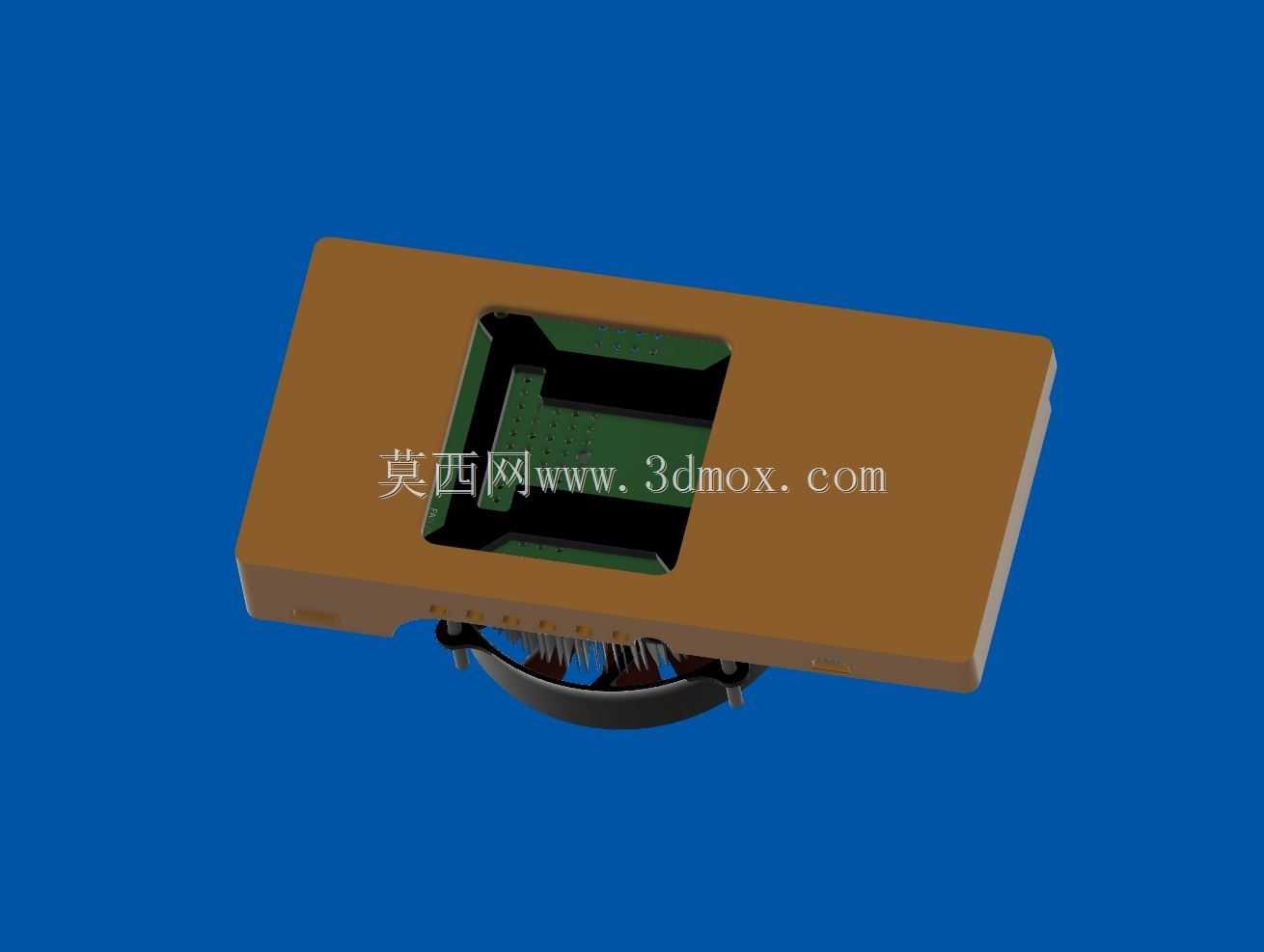

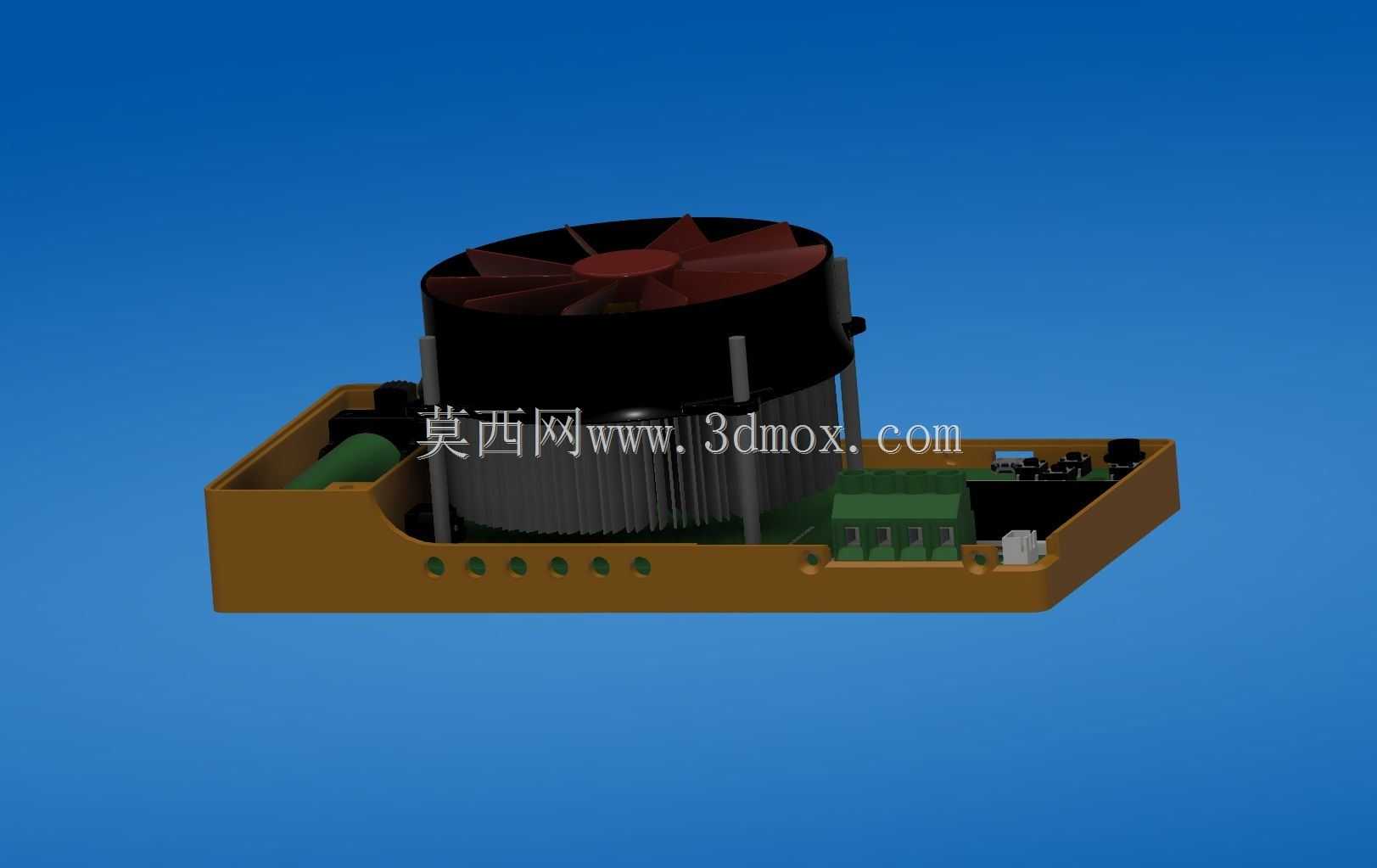

这款电子负载装置主要面向电子研发、电池性能检测、小型电源验证等场景，可在实验室桌面、户外现场调试、维修工位等多种环境下使用，解决了传统电子负载依赖市电供电、不便携的痛点，能够独立完成锂电池容量标定、电源带载能力测试、充电器输出验证等常规测试任务。装置核心采用成熟的电子负载模块，本身核心功耗极低，在电池供电状态下也能长时间稳定运行，不会因为自身能耗影响测试结果的准确性。设计过程中对原有模块的电路做了针对性优化，增加了必要的电路保护结构，避免测试过程中过流、反接等异常情况损坏核心模块与被测器件。供电部分采用外置可更换的大容量锂电池组，通过升降压模块将电池电压转换为模块工作所需的稳定电压区间，省去了内置充电电路的冗余设计，用户可根据测试时长需求灵活搭配不同容量的电池，也可直接外接适配的电源适配器供电，使用场景更加灵活。散热部分采用大尺寸轴流风扇直吹核心功率器件的结构，配合金属外壳的导热设计，能够在满功率负载状态下快速导出热量，保证长时间测试过程中核心器件温度处于合理区间，避免温漂影响测试精度。外壳采用定制化的封闭结构，将核心电路板、散热组件、供电接口、测试接线端子、显示操作区域做了分区布局，显示区域倾斜布置符合日常操作的观看视角，接线端子布置在设备侧方方便快速接线，操作按键分区清晰避免误触。整体结构紧凑，安装边界适配常规桌面摆放需求，底部预留防滑固定结构，也可通过侧边固定孔安装在测试机架内，兼顾便携使用与固定工位安装的需求。打印外壳的结构预留了足够的装配公差，各部件之间无干涉，风扇与功率器件之间保留合理的通风间隙，进出风路径通畅无遮挡，保证散热效率的同时也避免异物进入内部损坏电路。
