18650锂电池容量显示指示模块

这款18650锂离子电池容量指示模块，是面向便携储能、小型电子设备、DIY供电系统开发的直插式电量检测显示组件，核心作用是实时直观呈现锂电池组剩余电量，帮助使用者快速掌握供电状态，避免设备因电量不足意外断电，也能辅助用户合理规划充电周期，延长锂电池的循环使用寿命。

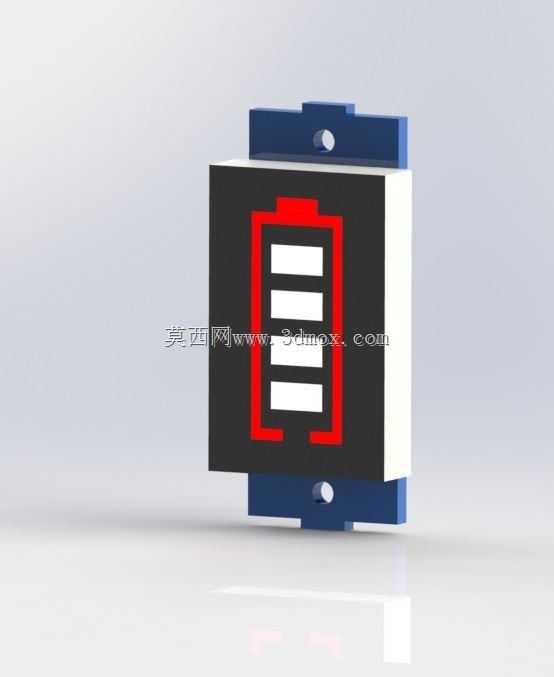

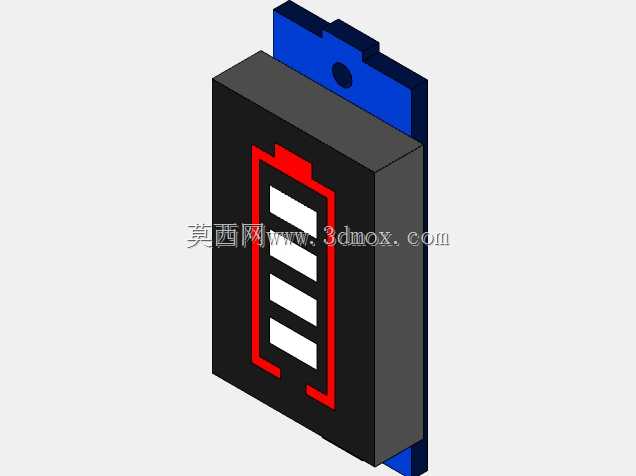

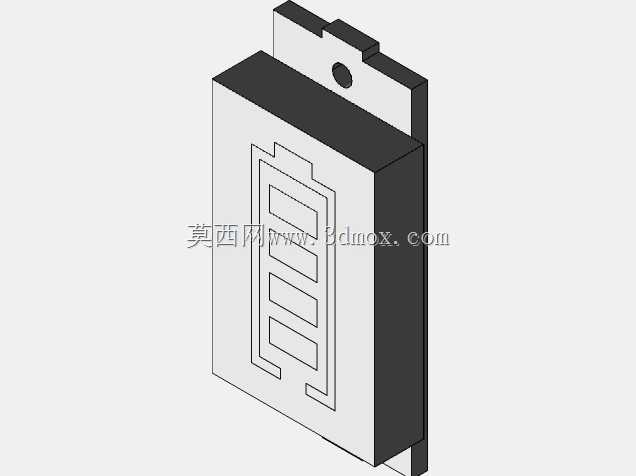

模块采用板载集成化设计思路，将电量采样电路、主控处理芯片、OLED显示单元全部整合在单块PCB基板上，无需额外外接复杂的采样线路，直接对接锂电池组的正负极输出端即可正常工作，大幅降低了终端产品的集成难度，也减少了外围元件占用的设备内部空间。显示区域采用高亮段码式设计，以四格电量条直观对应25%、50%、75%、100%四档剩余容量，即使在强光环境下也能清晰辨识数值，无需复杂的菜单操作即可快速读取状态。

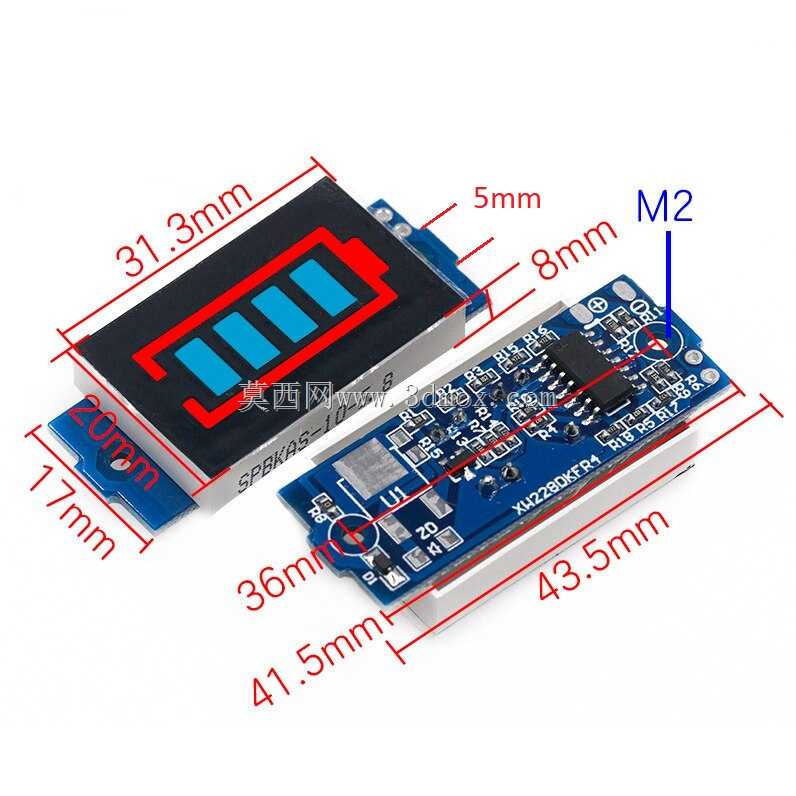

从安装边界来看，模块整体外形尺寸控制紧凑，PCB板主体长度为43.5mm，最大宽度为36mm，板厚符合常规消费级电路板标准；前端显示区域的屏幕长度为31.3mm，宽度为20mm，屏幕部分相对PCB板向外延伸5mm，屏幕边缘到板端固定位的距离为8mm，板端预留两个M2规格的标准安装孔位，孔位间距适配常见的小型设备壳体安装柱，既可以通过M2螺丝直接锁附固定在设备壳体内壁，也可以采用背胶粘贴的方式完成快速装配，适配不同结构的安装需求。模块整体厚度控制在17mm以内，不会过度占用设备内部的垂直空间，适合集成在手持电动工具、便携充电宝、小型户外照明设备、DIY航模供电组等对空间要求严苛的产品中。

电路设计上模块自带过压、欠压采样保护逻辑，不会因为电池端电压波动出现显示跳变的问题，采样精度控制在5%以内，能够准确匹配单节或多串并联的18650锂电池组的电压曲线，无需额外校准即可直接适配常规三元锂18650电芯的放电特性，大幅降低了终端厂商的调试成本。
