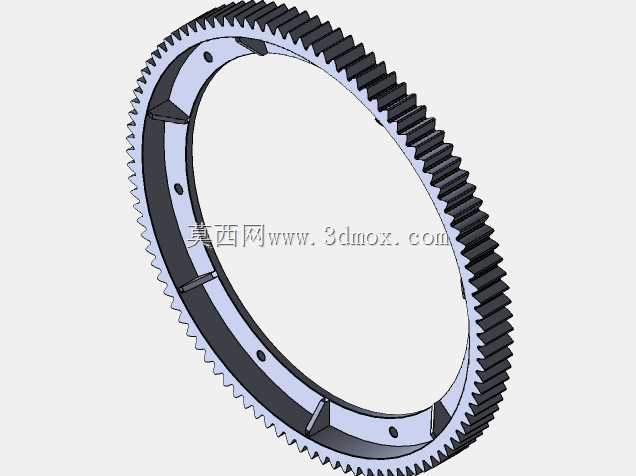

大模数内啮合齿圈传动构件设计

该内啮合齿圈作为机械传动系统的核心承载构件，广泛应用于重载行星减速机构、大型回转驱动装置、工程机械回转支承、风电增速箱传动单元以及重型机床的回转进给系统中，在传动链路里承担与行星轮啮合传递扭矩、实现大减速比动力传输的核心作用，尤其适配低速大扭矩的动力输出场景，可在紧凑安装空间内实现高载荷的动力传递，相比外啮合齿轮组能够在相同传动比下大幅缩减传动机构的整体体积。从功能特性来看，该齿圈采用内齿直齿设计，齿向载荷分布均匀，传动过程中啮合重合度高，运行平稳性强，可有效降低传动过程中的冲击与振动，齿圈本体设置的多组定位孔与周向分布的限位凸台，能够实现与外部壳体、连接法兰的精准定位装配，避免传动过程中齿圈出现周向窜动或径向偏移，保障啮合精度的长期稳定。设计过程中优先考量了重载工况下的载荷分布特性，齿部参数经过啮合仿真校核，齿根过渡圆角经过优化处理，可有效降低齿根应力集中系数，提升齿部的弯曲疲劳强度，适配长时间连续运转的重载工作场景；齿圈本体采用环形薄壁结构设计，在保障整体结构刚性的前提下尽可能降低构件自重，减少传动系统的无效负载。从安装边界来看，该齿圈的外径、内径以及齿宽尺寸经过匹配性设计，可直接适配对应规格的行星架与行星轮组件，安装时通过周向均匀分布的定位孔实现与安装基座的螺栓连接，内侧的限位凸台可与基座的卡槽配合实现周向防转，安装过程中仅需保证齿圈与行星轮组的同轴度公差即可完成装配，无需额外的调整适配结构，能够有效降低装配环节的工艺复杂度，同时该齿圈的齿部精度等级适配通用工业传动的精度要求，可在不进行二次齿面精加工的前提下满足多数工业场景的传动精度需求，在各类需要大减速比、紧凑结构的传动系统中均可实现快速适配应用。
