多规格齿轮组合球形传动结构

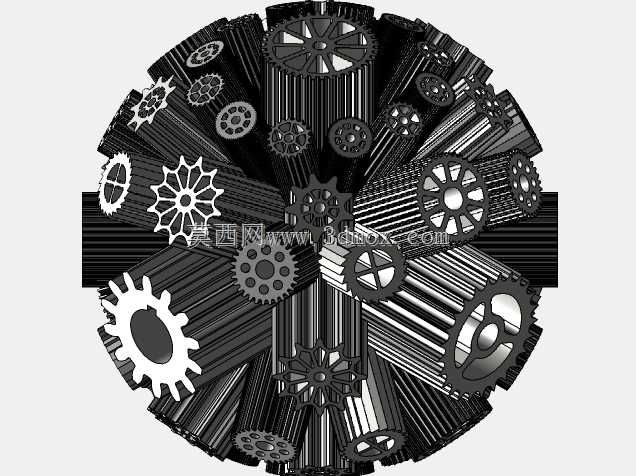

这款球形齿轮组合结构是面向机械传动创意验证、教学演示场景开发的特殊传动构型，突破了传统平面齿轮组的布局限制，将不同模数、不同齿形的直齿轮、辐条齿轮沿球面径向均匀排布，所有齿轮的啮合基准面均指向球心，形成闭合的球面传动网络。在实际应用场景中，这类结构可作为特种机器人关节的多向动力分配核心，也可用于科普展项的机械原理互动演示装置，还能为多自由度精密调整平台提供紧凑的动力传输方案，相比传统的多轴联动齿轮箱，球形布局能在相同体积下实现更多方向的动力同步输出，大幅缩减多向传动机构的整体占用空间。从功能特性来看，该结构中每一个外露的齿轮都可作为动力输入端，输入扭矩会通过球面内部的啮合路径传递到任意指定的输出齿轮，传动过程中各齿轮的受力沿径向均匀分散，不会出现传统悬臂齿轮组的偏载磨损问题，不同齿形的齿轮搭配也让整个结构具备多速比输出的能力，可根据实际负载需求选择对应齿比的输出端连接执行部件。设计过程中，首先确定了标准球体的基准轮廓，所有齿轮的安装轴均沿球的半径方向设置，轴端的固定座统一集成在球体内部的隐藏支撑骨架上，骨架采用轻量化的镂空结构，在保证整体刚性的同时降低整体自重；每一个齿轮的齿形参数都经过啮合间隙验算，确保相邻齿轮在球面曲面上的啮合重合度达到1.2以上，避免传动过程中出现卡滞或跳齿问题，同时所有齿轮的外端面都与基准球面保持齐平，让整个结构的外轮廓形成规整的球形，无突出的尖锐部件，安装时仅需要固定球体底部的中心支撑轴即可完成整体定位，不需要额外设置多个分散的固定点位，适配各类紧凑型安装空间的边界要求。这类结构打破了常规齿轮传动的平面布局思维，为特殊工况下的多向动力传输提供了全新的实现思路，既可以作为独立的演示教具，也能经过参数优化后集成到特种工业设备的传动系统中，拓展了齿轮传动的应用边界。
