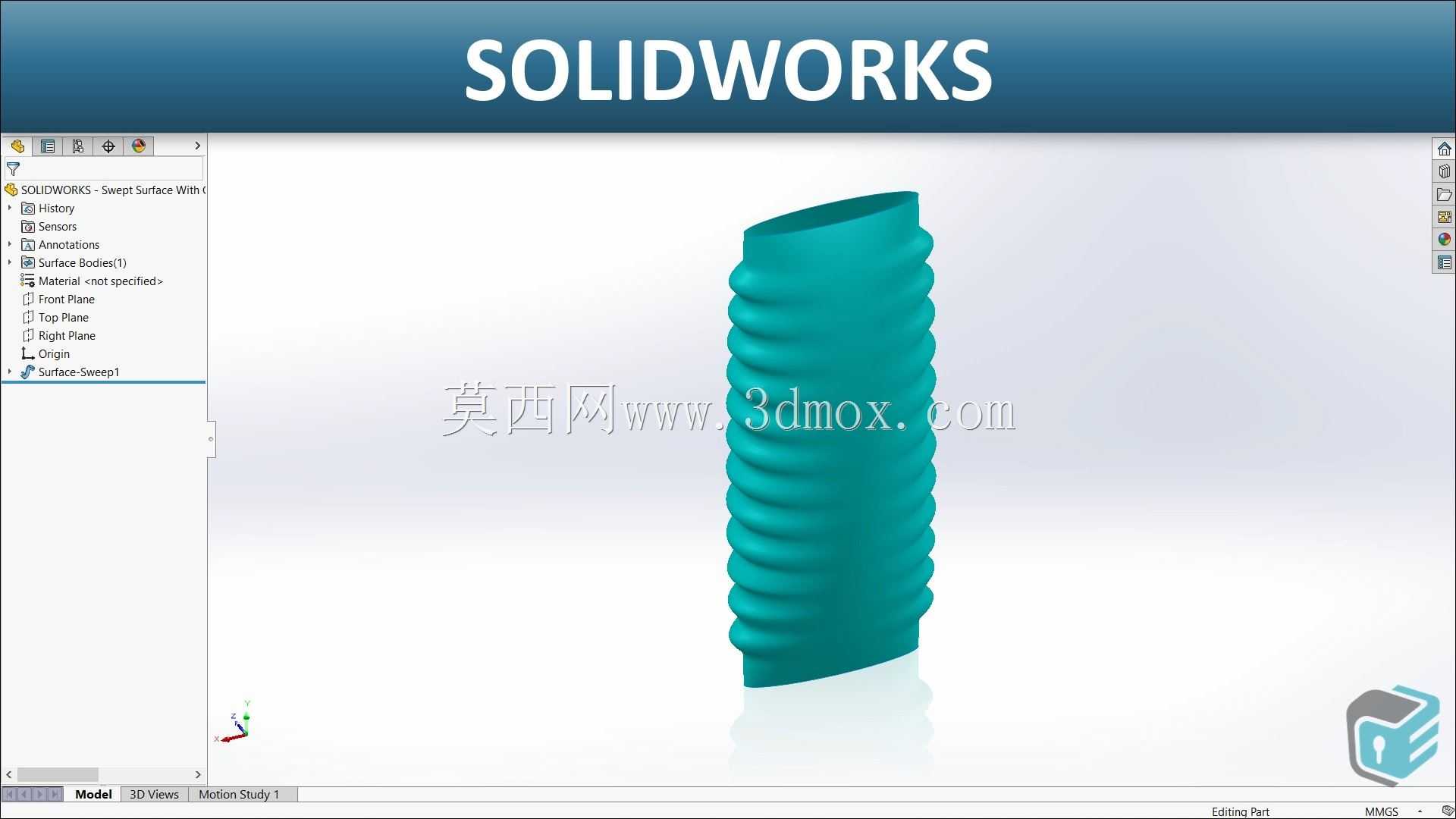

带导轨结构的波纹状扫掠曲面构件

该带导轨的扫掠曲面构件，主要应用于需要实现定向滑动、柔性密封或是流体导向的工业场景中，常见于自动化生产线的导向工位、小型流体管路的导流段、以及往复运动机构的防护结构部位，能够在有限的安装空间内完成直线导向与曲面轮廓的适配，兼顾运动导向精度与外形的流线型需求。从实际用途来看，这类构件既可以作为独立的导向承载件，为配套的滑动副提供连续的运行轨道，也可以作为防护外罩，通过自身的波纹曲面结构实现伸缩形变，覆盖设备内部的传动部件，避免粉尘、切削液等杂质侵入运动区域，同时曲面的流线型设计也能降低流体经过时的阻力，在小型通风、导流设备中也可作为导流结构使用。在功能特性上，该构件通过扫掠成型的曲面保证了轮廓的连续性，表面无突变棱角，波纹状的周向结构提升了构件自身的结构强度，同时在轴向具备一定的形变余量，搭配一体成型的导轨结构，无需额外拼接导向部件，减少了装配误差带来的运动卡顿问题，导轨与曲面主体的一体化设计也提升了整体的结构刚性，在承受侧向载荷时不易出现变形偏移。设计思路上，首先确定导轨的走向作为扫掠路径，保证路径的直线度与安装基准面的平行度，再以波纹状的截面轮廓作为扫掠截面，沿导轨路径完成整体曲面的生成，过程中重点控制截面与路径的垂直角度，避免扫掠过程中出现曲面扭曲，同时在导轨与曲面主体的衔接位置做了平滑过渡处理，减少应力集中的风险，提升构件的使用寿命。外形尺寸方面，该构件整体为立式柱状结构，底部为平直的安装端面，可直接固定在设备的安装基准面上，导轨沿构件轴向全程布置，安装时仅需保证安装面的平面度即可完成定位，无需额外调整导轨的平行度，整体外轮廓的最大径向尺寸适配常规的小型安装腔体，不会占用过多的设备内部空间，安装边界清晰，可直接替换同规格的传统导向防护构件，无需对原有设备结构做大幅改动。
