内齿轮啮合线性传动转换机构

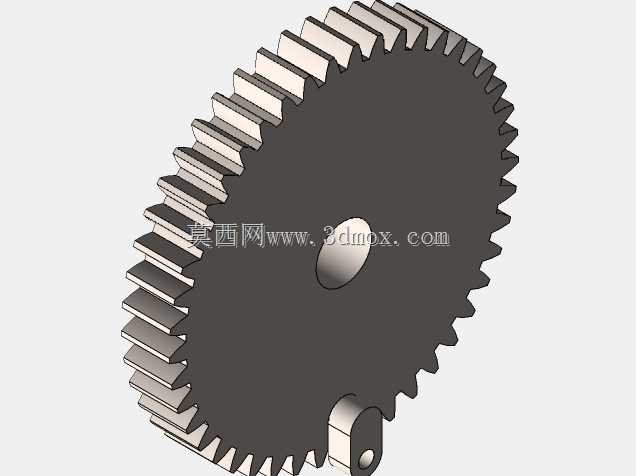

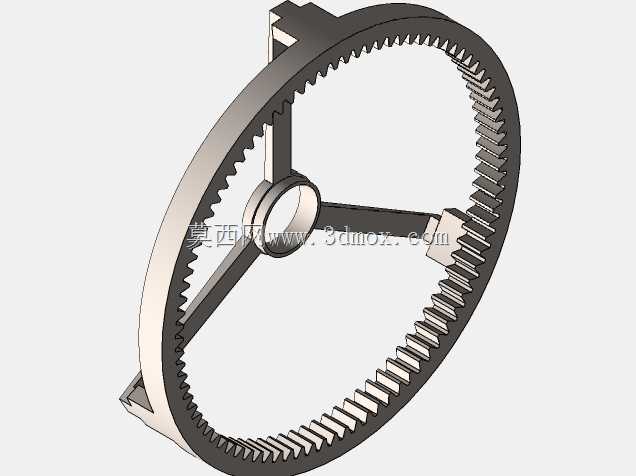

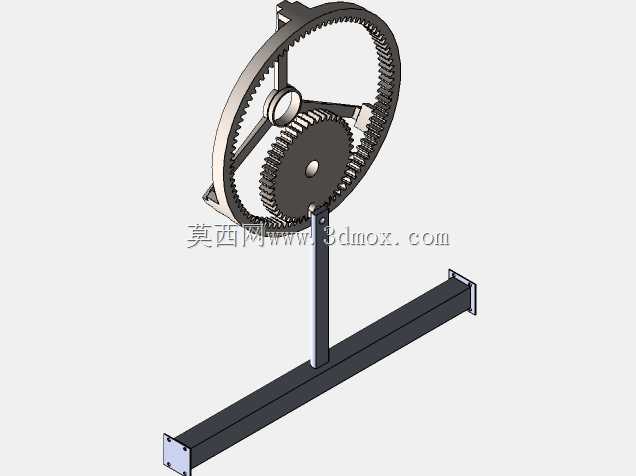

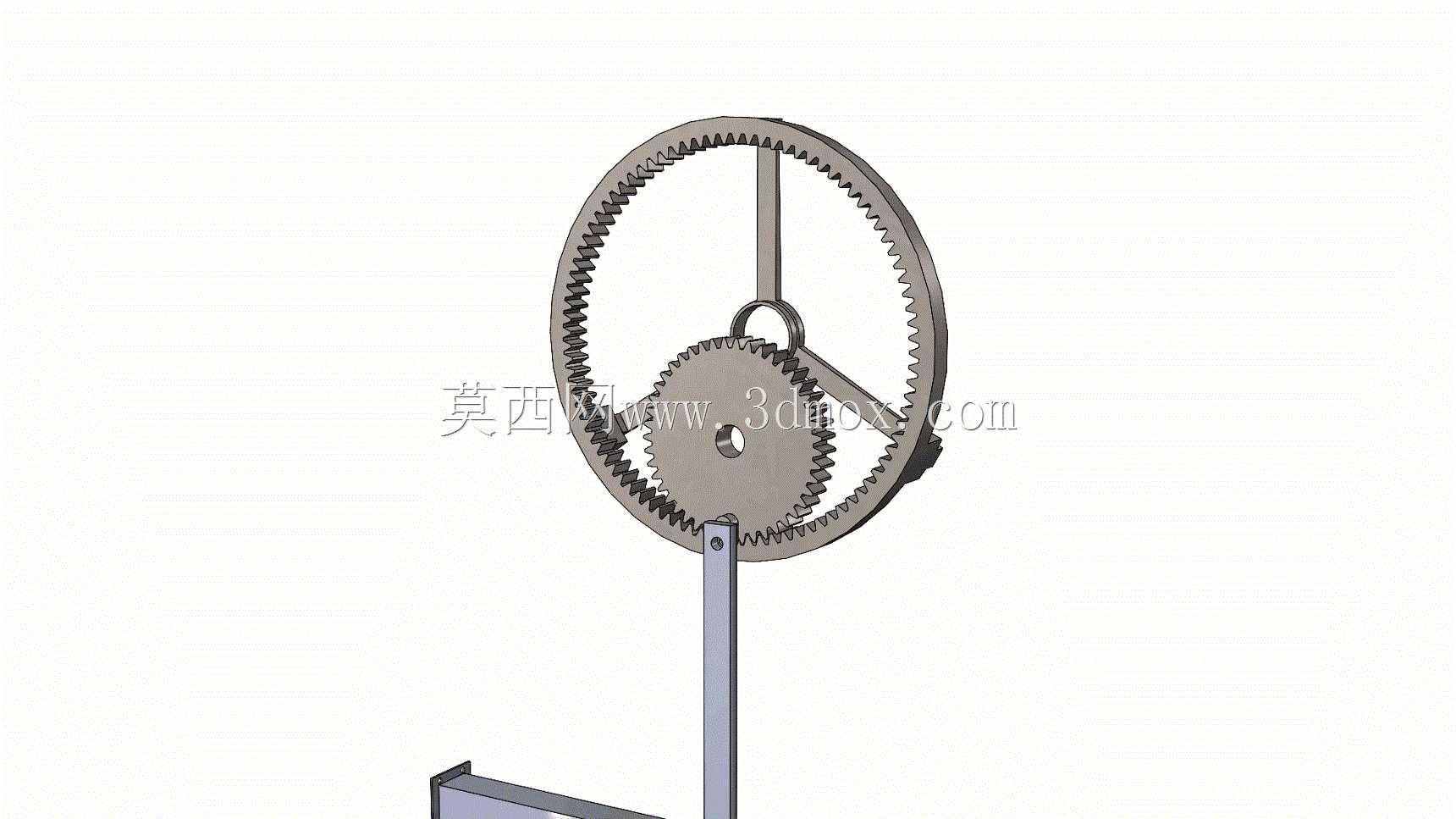

该机构核心实现旋转运动与直线往复运动的直接转换，区别于传统齿轮齿条传动的外置布局，采用内齿圈与小齿轮内置啮合的结构形式，大幅压缩传动单元的整体占用空间，在小型自动化输送线、精密工位进给装置、紧凑型执行器内部有广泛适配场景。实际使用中，内齿圈通过辐条结构与外部固定或驱动端连接，小齿轮同轴嵌套于内齿圈内部，二者齿形经过参数化修形，啮合重合度高于普通外啮合齿轮副，传动过程中冲击载荷更小，运行噪音更低，可适配中低速、中等载荷的连续往复传动工况。设计阶段优先考虑传动路径的同轴度约束，小齿轮的安装轴与内齿圈的中心基准保持严格共线，支撑竖杆与底部安装基座采用一体化定位结构，避免长期运行后出现中心偏移导致的齿面偏磨问题。齿形参数匹配过程中，内齿圈的齿顶圆、齿根圆与小齿轮的对应参数做了间隙优化，既保证啮合过程无卡滞，又将回程间隙控制在极小范围内，满足精密进给场景的定位精度要求。外形尺寸方面，内齿圈外径控制在常规小型传动单元的适配范围内，整体径向尺寸远小于同行程的外置齿轮齿条机构，轴向安装厚度仅为单组齿轮的堆叠厚度，安装边界可嵌入设备内部的狭小空腔，不需要额外预留齿条的直线排布空间。底部基座设置有标准化安装孔位，可直接与设备的安装面板通过紧固件连接，支撑竖杆的高度可根据实际安装空间做适配调整，不影响核心传动副的啮合精度。该结构还可通过调整内齿圈与小齿轮的齿数比，匹配不同的直线运动行程与旋转输入圈数的对应关系，适配不同工况下的进给速度需求，齿面采用常规淬硬处理即可满足长期使用寿命要求，维护过程仅需定期补充润滑脂，不需要复杂的拆解保养流程。
