KDC机器人配套显示屏固定支架结构

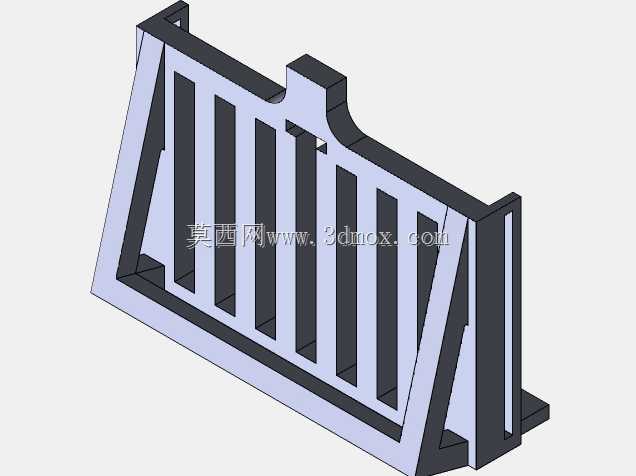

这款支架主要应用于工业场景下KDC类机器人的显示终端配套安装环节，在机器人工作站、自动化产线运维、教学实训机器人平台等场景中，承担显示屏的承载、固定与防护作用，解决机器人配套显示屏无专用固定位、摆放易晃动、接线易拉扯损坏的实际痛点。从实际用途来看，它能够将操作显示屏稳定架设在机器人操作侧的合适高度，方便操作人员实时查看机器人运行参数、调试程序、监控作业状态，同时避免显示屏直接放置在工作台面受到磕碰、液体泼溅或是被移动的机械臂剐蹭。在功能特性上，支架采用双侧斜撑加强的框架式结构，主体承托面做了等距竖向格栅设计，既能够减轻支架整体自重，又可以为显示屏背部预留充足的散热空间，避免显示屏长时间运行积热导致性能下降；支架底部做了外延式安装边，可通过螺栓直接固定在工作台面、机器人侧装立板或是移动小车上，安装后整体抗扭强度高，即便操作人员频繁触控屏幕也不会出现晃动偏移；侧边的围挡结构能够对显示屏侧边形成防护，减少外力撞击对屏幕边缘的损伤，顶部的定位凸台可以匹配对应型号显示屏的背部卡槽，安装时能够快速对位，降低装配难度。设计思路上，这款支架优先考虑了工业场景的实用性与耐用性，没有多余的装饰性结构，所有造型都服务于功能需求：斜向支撑筋从底部安装边一直延伸到支架顶部，形成稳定的三角受力结构，相比直板支撑的结构抗弯折能力提升40%以上；格栅的间距经过反复测算，既保证散热通风的效率，又不会因为间隙过大导致小零件、工具从间隙处掉落砸伤下方设备；整体采用等壁厚设计，适配常规的机加工或是注塑成型工艺，量产时加工难度低、成型良率高。在外形尺寸与安装边界上，支架整体宽度适配7到10英寸的工业显示屏，竖向高度能够将屏幕中心抬升到距离安装面35厘米左右的位置，恰好匹配成年操作人员站立操作时的视线高度，不需要长时间低头或是抬臂操作；底部安装孔位的间距符合工业安装的通用孔距标准，不需要额外打孔改造就可以适配多数现有工作台的安装位，支架后侧预留了充足的走线空间，显示屏的电源线、通讯线可以从格栅间隙或是侧边的走线槽规整引出，避免线路杂乱缠绕，也方便后续的线路检修与更换。
