自适应履带式管道内部巡检机器人

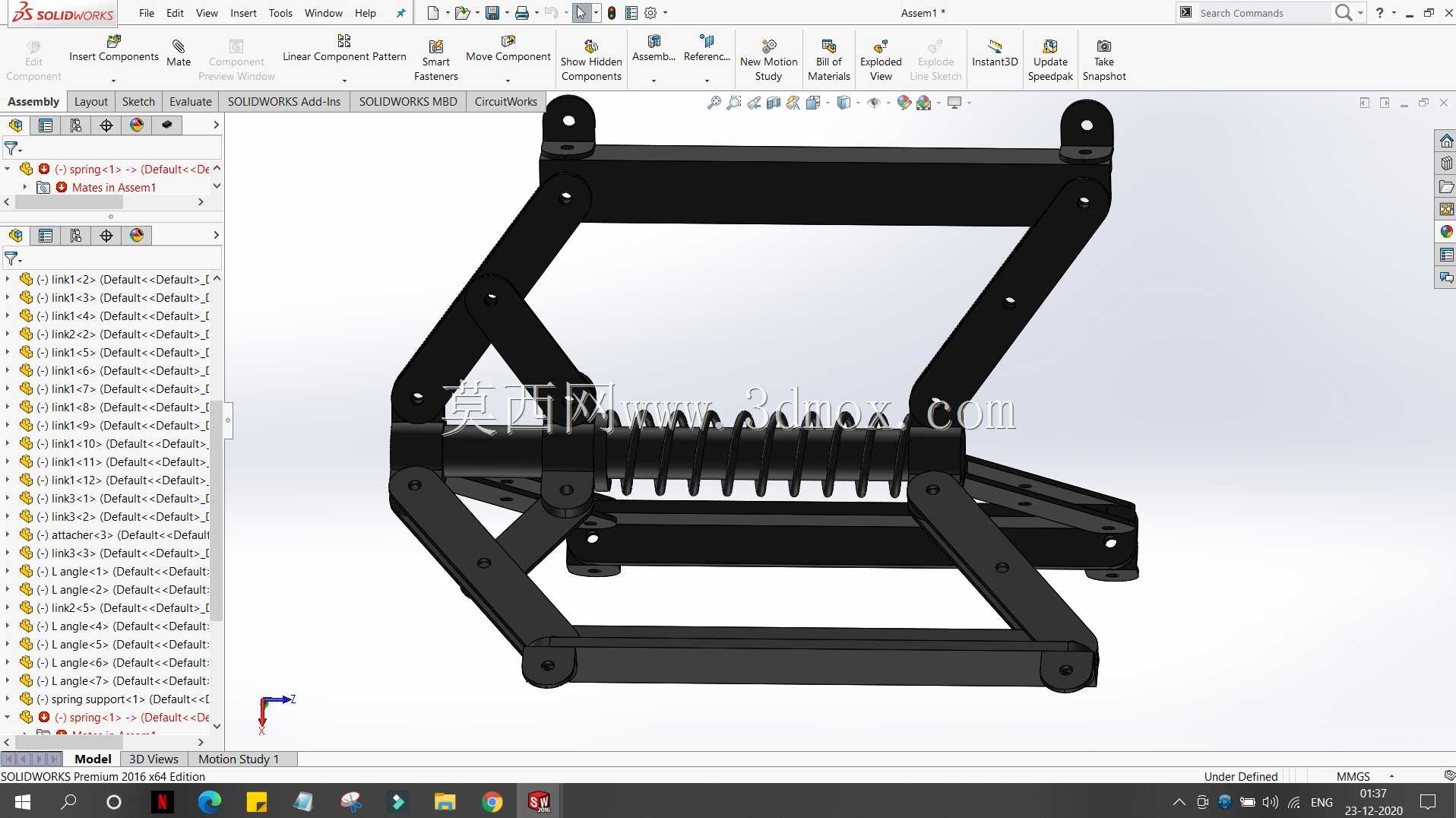

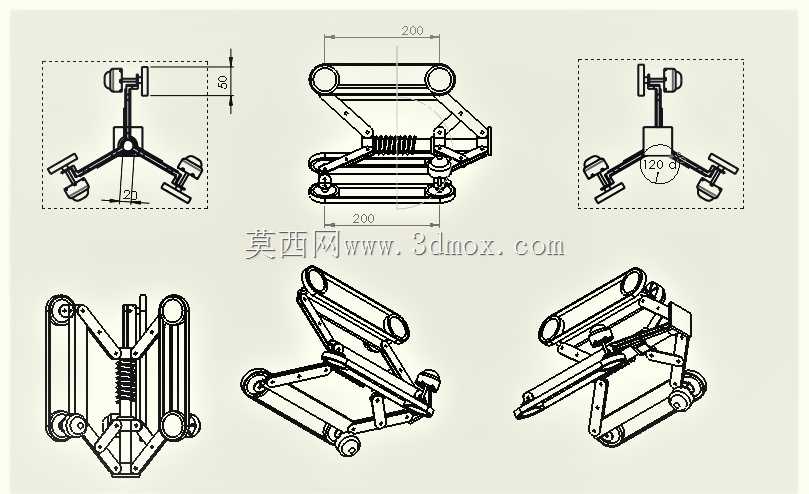

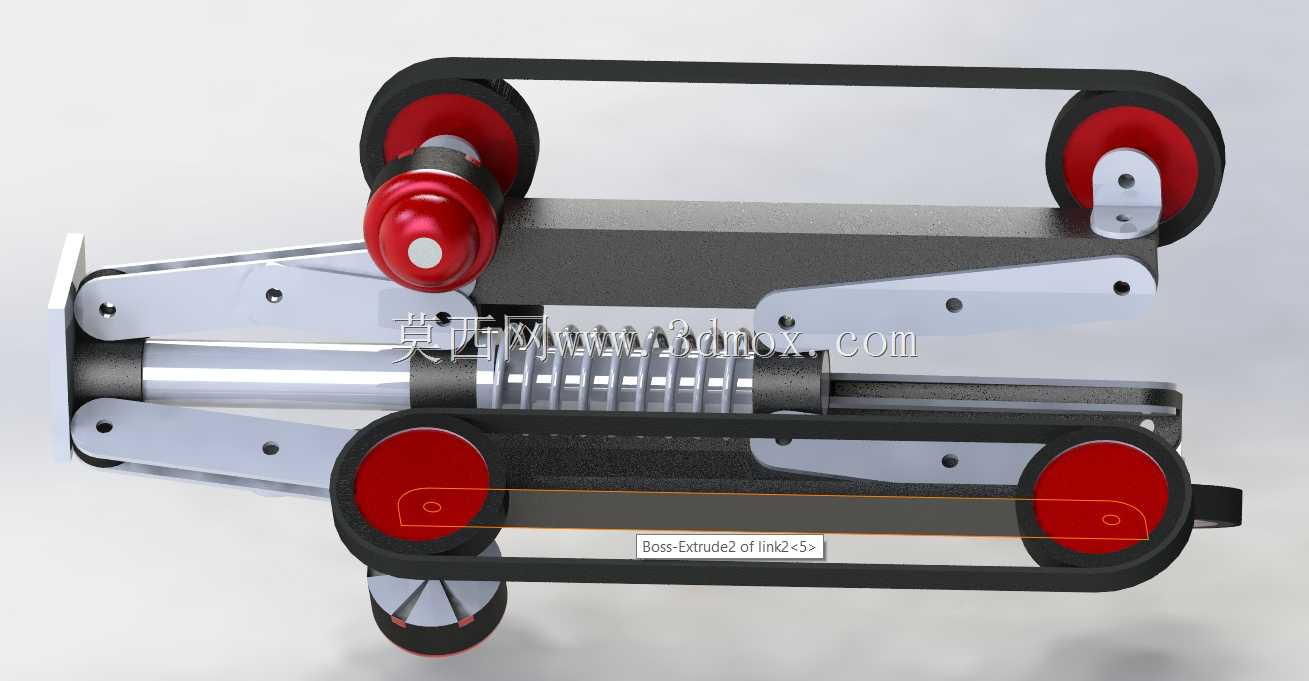

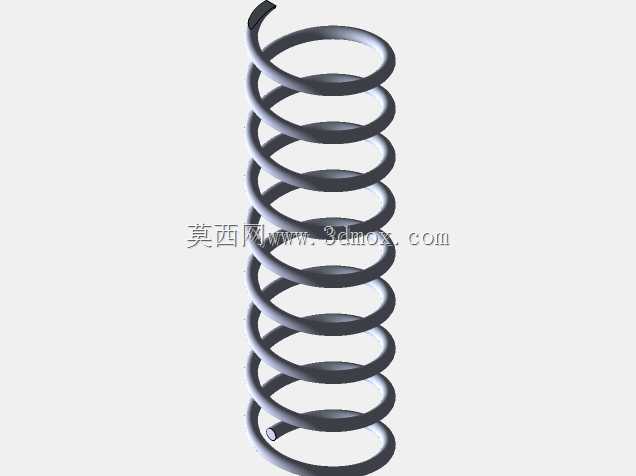

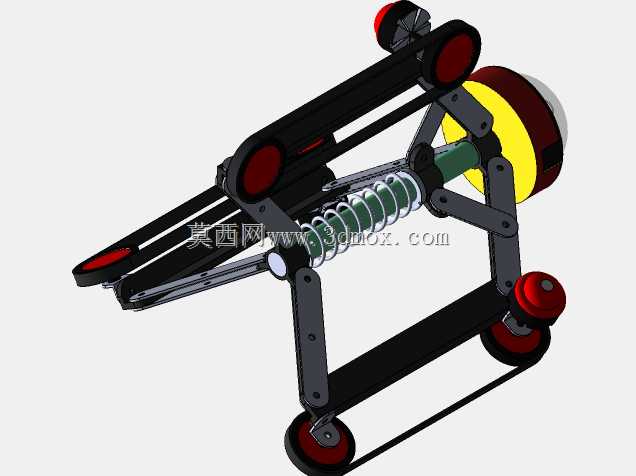

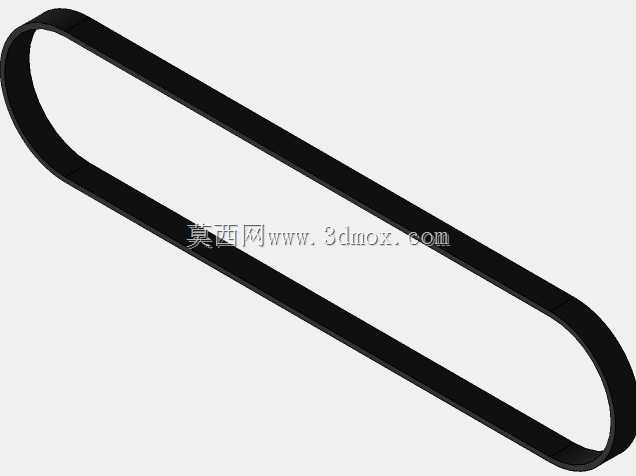

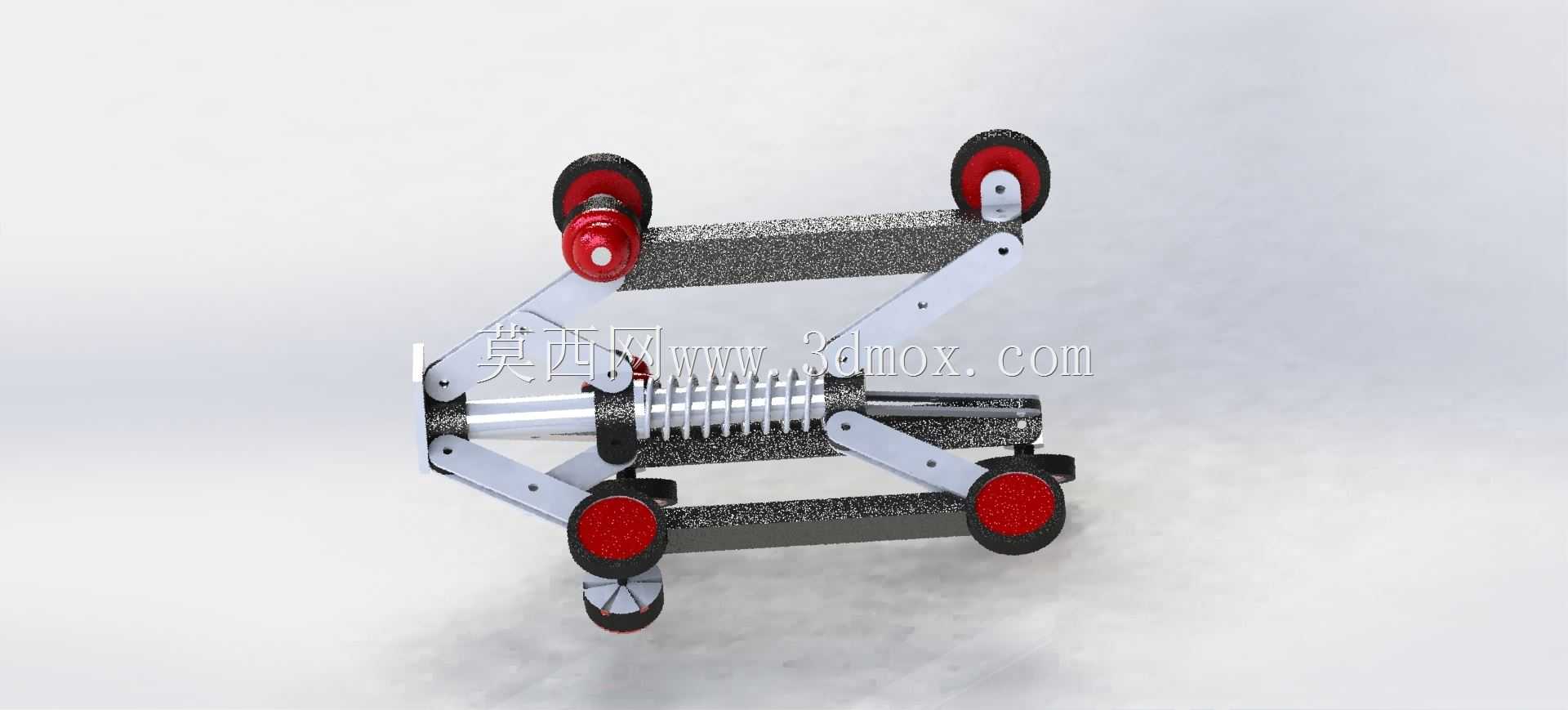

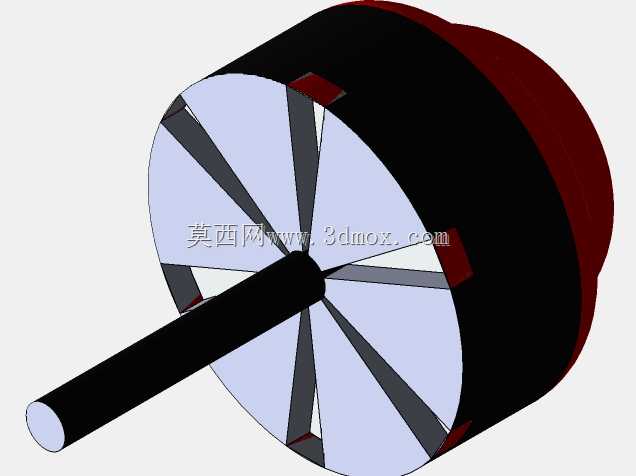

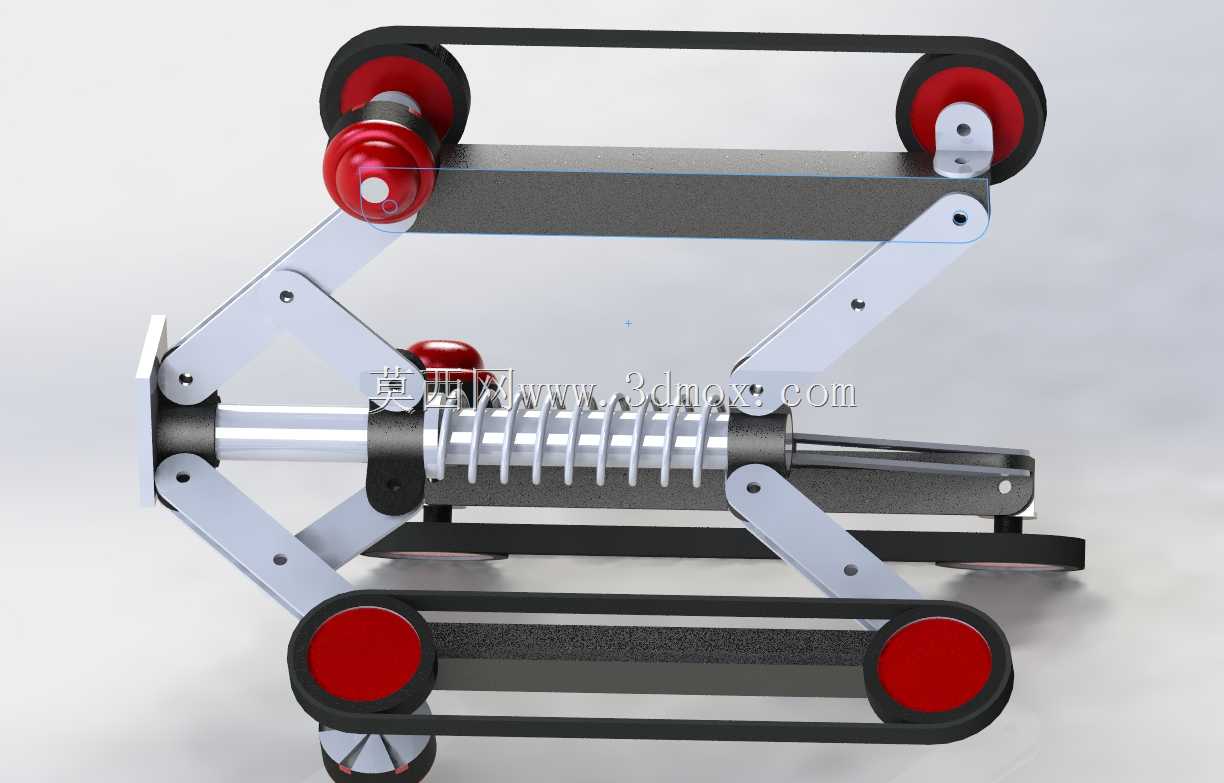

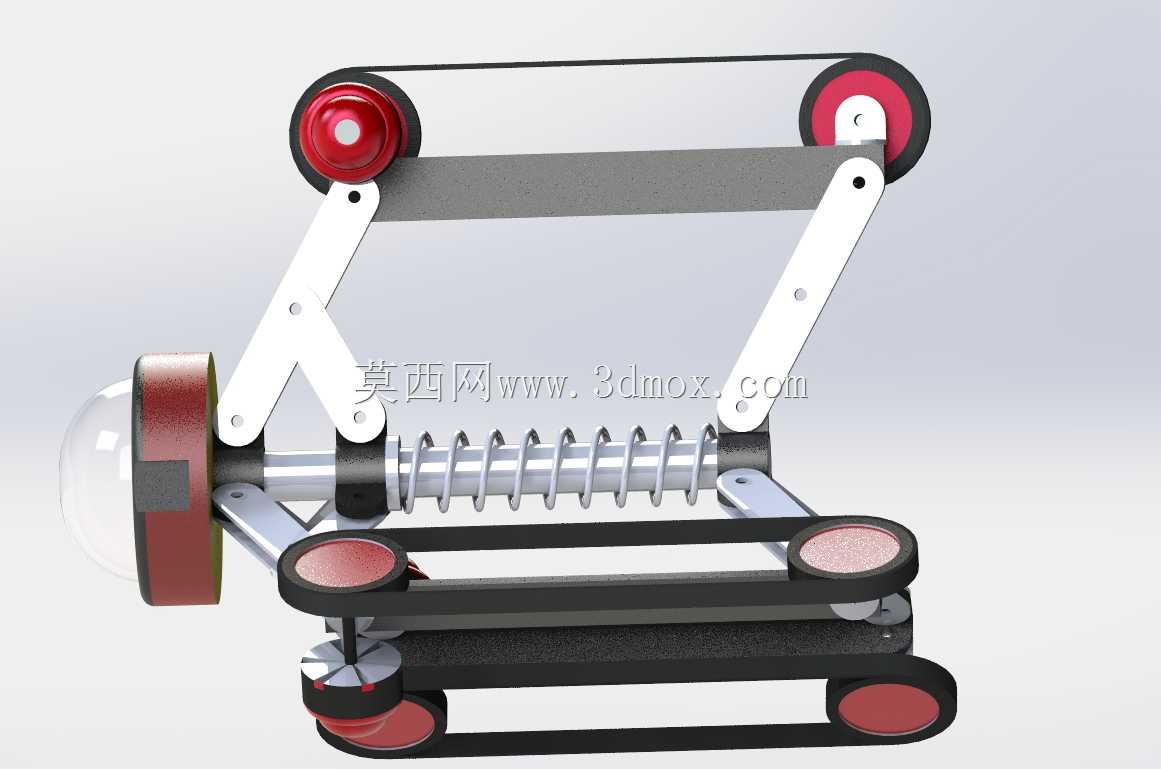

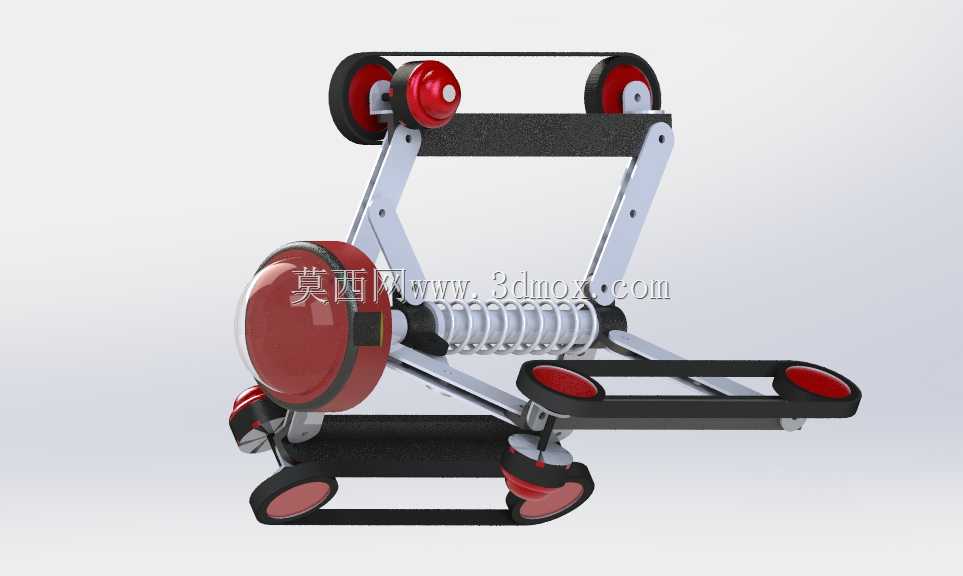

这款履带式管道检测机器人，主要面向城市市政给排水管网、油气输送管线、工业厂区工艺管道等场景的内部检测作业，可替代人工进入人员无法抵达的狭窄、密闭管段，完成管壁腐蚀排查、焊缝缺陷检测、堵塞位置定位、管道变形量勘测等核心作业，有效解决传统人工管内作业风险高、效率低、小口径管道无法进入的行业痛点。设备采用中心轴集成螺旋弹簧的自适应变径结构，当管道内径在设计适配区间内发生变化时，弹簧可通过伸缩弹力自动调整支撑臂的张开角度，让上下布置的履带组始终紧密贴合管道内壁，保证行走过程中不会出现打滑、偏移甚至卡滞的问题，无需针对不同管径提前更换适配配件，大幅提升现场作业的适配性与检测效率。行走系统选用卡特彼勒式履带结构替代传统轮式方案，履带与管壁的接触面积远大于普通轮组，在管壁存在积垢、潮湿锈迹、轻微凹凸不平等复杂工况下，能提供更稳定的附着力，经实际工况验证，该类履带结构在管内作业场景中，75%的行进牵引力由履带与管壁的摩擦力提供，仅25%依赖自身重力作用，即使在倾斜甚至垂直布置的管段内，也能保持稳定的行走姿态，不会出现溜滑失控的问题。动力部分搭载三台直流驱动电机，分别负责前后履带组的动力输出与转向控制，整机采用无约束多节段铰接式结构设计，转向时可通过不同侧履带的差速实现自转转向，在带有弯头、三通、变径接头的复杂管网路径中，能灵活调整行进方向，顺利通过曲率半径较小的弯管段，不会出现结构卡阻。设备整体结构紧凑，收拢状态下可适配小口径管道的进入要求，张开后的支撑范围覆盖常规工业与市政管道的主流管径区间，安装边界可满足绝大多数在役管道的检测入口尺寸要求，无需对现有管道入口进行额外改造即可下放作业。整机设计适配干燥工况下的长距离管道自主导航作业，可搭载高清摄像头、管壁测厚传感器、缺陷识别探头等检测模块，沿管道轴线方向自主行进，实时回传管内影像与检测数据，精准定位管道内部的腐蚀、裂纹、堵塞、变形等问题，为管道的运维检修、寿命评估提供精准的数据支撑，大幅降低管道运维的人工成本与作业风险，提升管网故障排查的效率与准确率。
