USB3.0B型板端直插连接接口

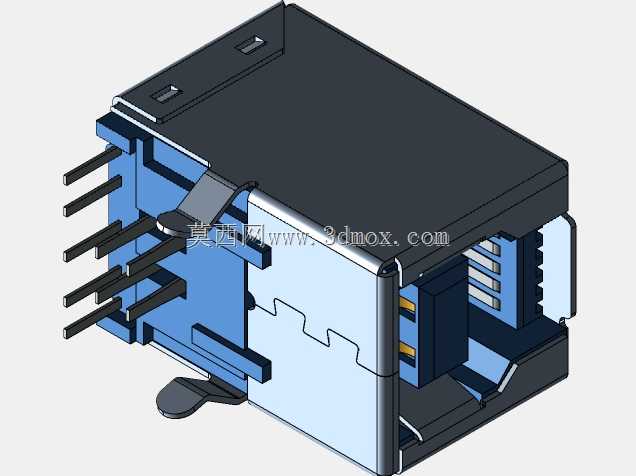

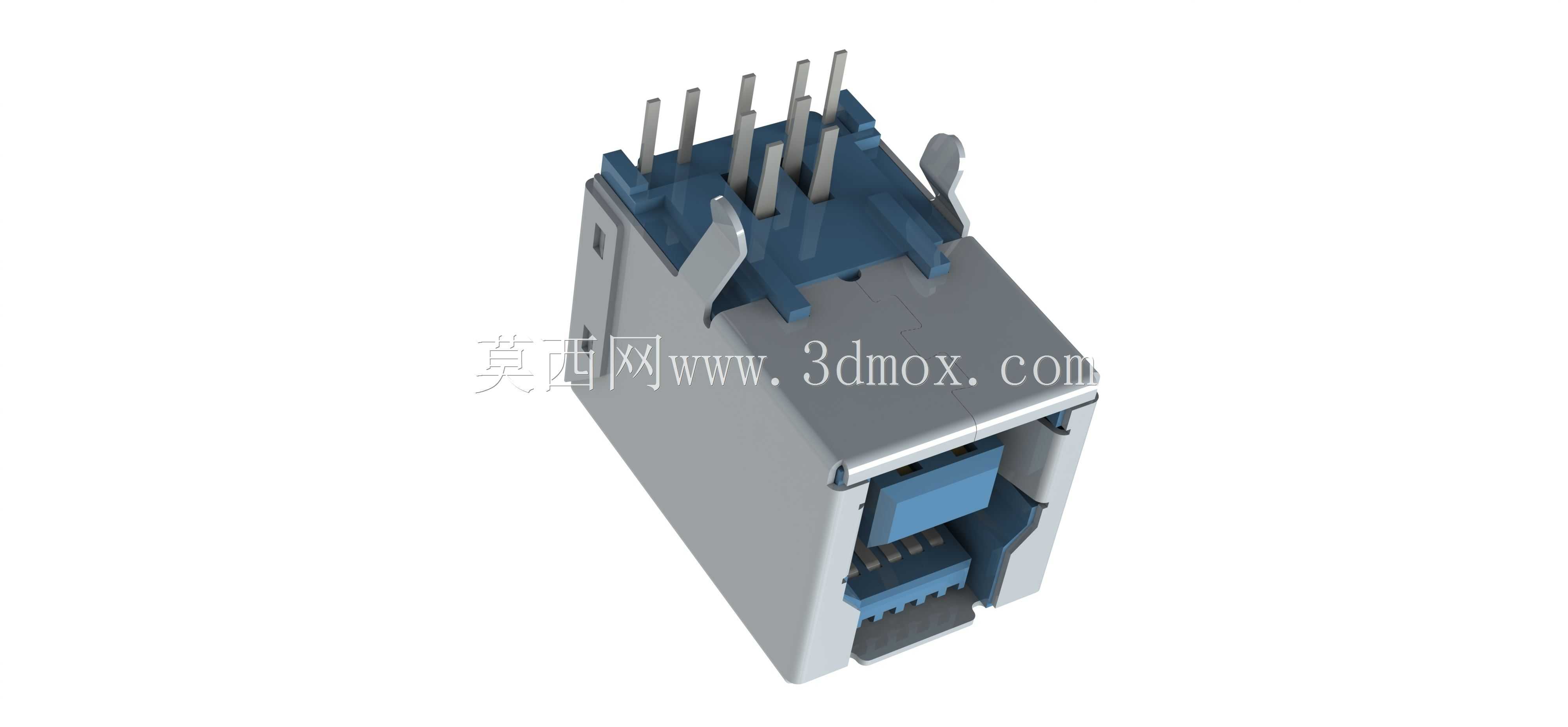

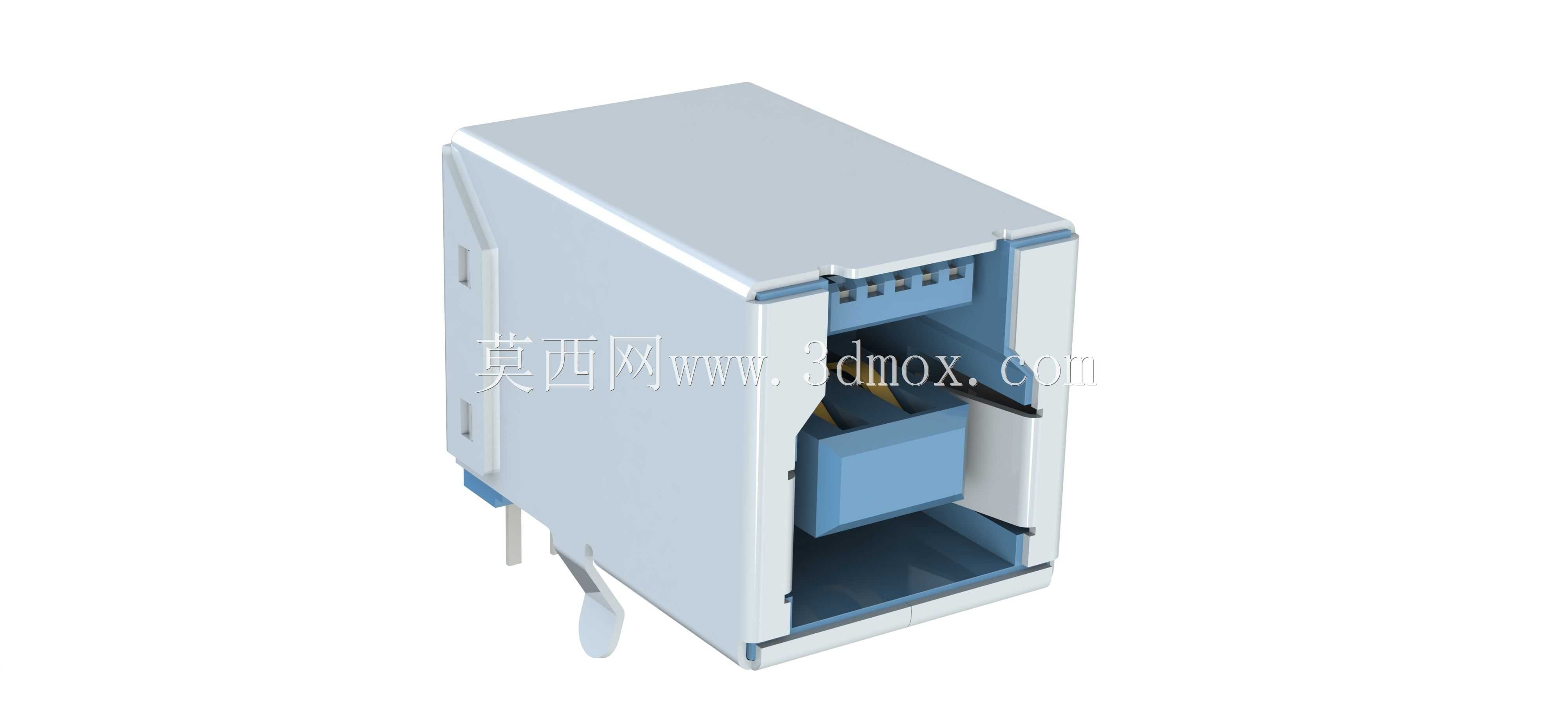

这款USB3.0B型接口是工业及消费电子领域常用的板端连接部件，主要应用于台式计算机外置扩展接口、工业控制设备数据传输端口、打印机外置通讯接口、外置存储设备连接端等场景，承担设备间高速数据传输与供电连接的核心作用，相比传统USB2.0B型接口，它的传输速率可达5Gbps，能够满足大容量数据快速交互的需求，在工业工控场景下可稳定承载设备与上位机之间的指令传输、数据回传工作，避免传输延迟或丢包问题。从功能特性来看，该接口采用防呆式结构设计，接口内部的蓝色胶芯为USB3.0规格的识别特征，内部触点分为上下两层排布，下层兼容USB2.0的四个触点，上层新增五个高速传输触点，既可以向下兼容USB2.0、USB1.1规格的B型公头线缆，也能匹配USB3.0规格的B型公头实现高速传输，接口外侧的金属屏蔽壳采用一体化冲压成型工艺，能够有效阻隔外界电磁信号对传输过程的干扰，保障数据传输的稳定性，两侧的固定插脚可在焊接后牢牢固定在PCB板上，避免多次插拔后接口出现松动移位的问题。设计过程中充分考虑了实际使用的耐用性需求，接口插拔寿命可达数千次以上，内部胶芯采用耐高温的工程塑料材质，能够承受波峰焊、回流焊过程中的高温环境，不会出现形变或触点偏移问题，金属外壳边缘做了圆角钝化处理，既可以在插接过程中起到导向作用，也能避免安装时划伤操作人员或线缆外皮。外形尺寸方面，该接口整体为方正的立插式结构，宽度、高度与深度均符合USB-IF协会制定的统一标准，安装时在PCB板上预留对应尺寸的焊盘位置即可，插脚的间距、触点的排布完全符合行业通用规范，无需额外定制开孔，能够直接适配各类标准版型的PCB设计，接口伸出板面的高度经过优化，不会与板上其他高度较低的元器件产生干涉，同时也能保证公头插入后有足够的咬合深度，避免使用过程中出现意外脱落的情况。在实际安装使用时，只需将接口的插脚与信号触点对应插入PCB板的预留孔位，经过波峰焊固定后即可投入使用，金属外壳的接地引脚可直接连接PCB板的接地层，进一步提升抗干扰能力，适合在各类需要高速数据连接的电子设备中批量应用。
