三通道电流电压采集分流模块结构设计

项目分类:传感器 发布时间:2021-04-09 ID:131069
  • 三通道电流电压采集分流模块结构设计
  • 三通道电流电压采集分流模块结构设计
  • 三通道电流电压采集分流模块结构设计

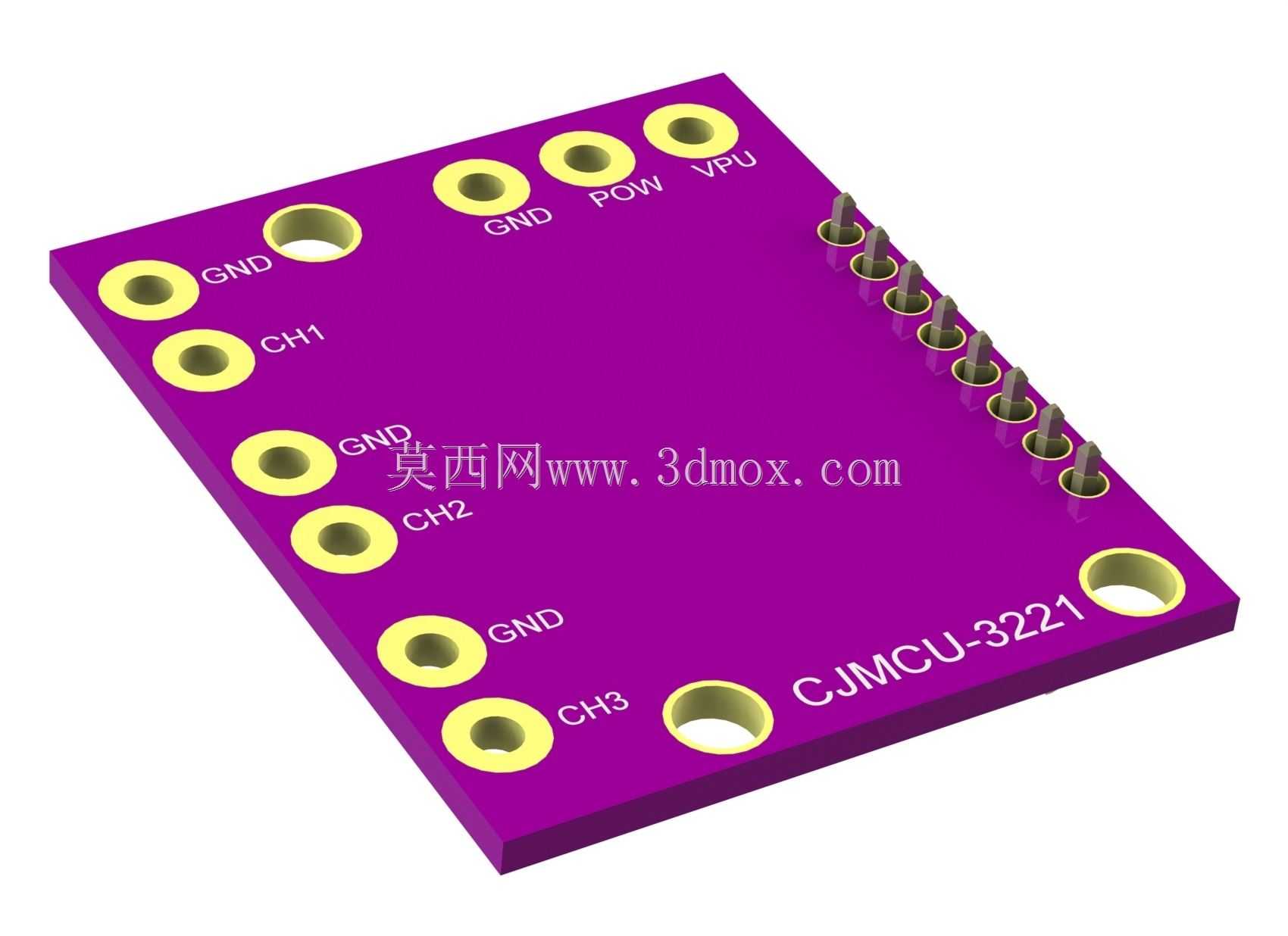

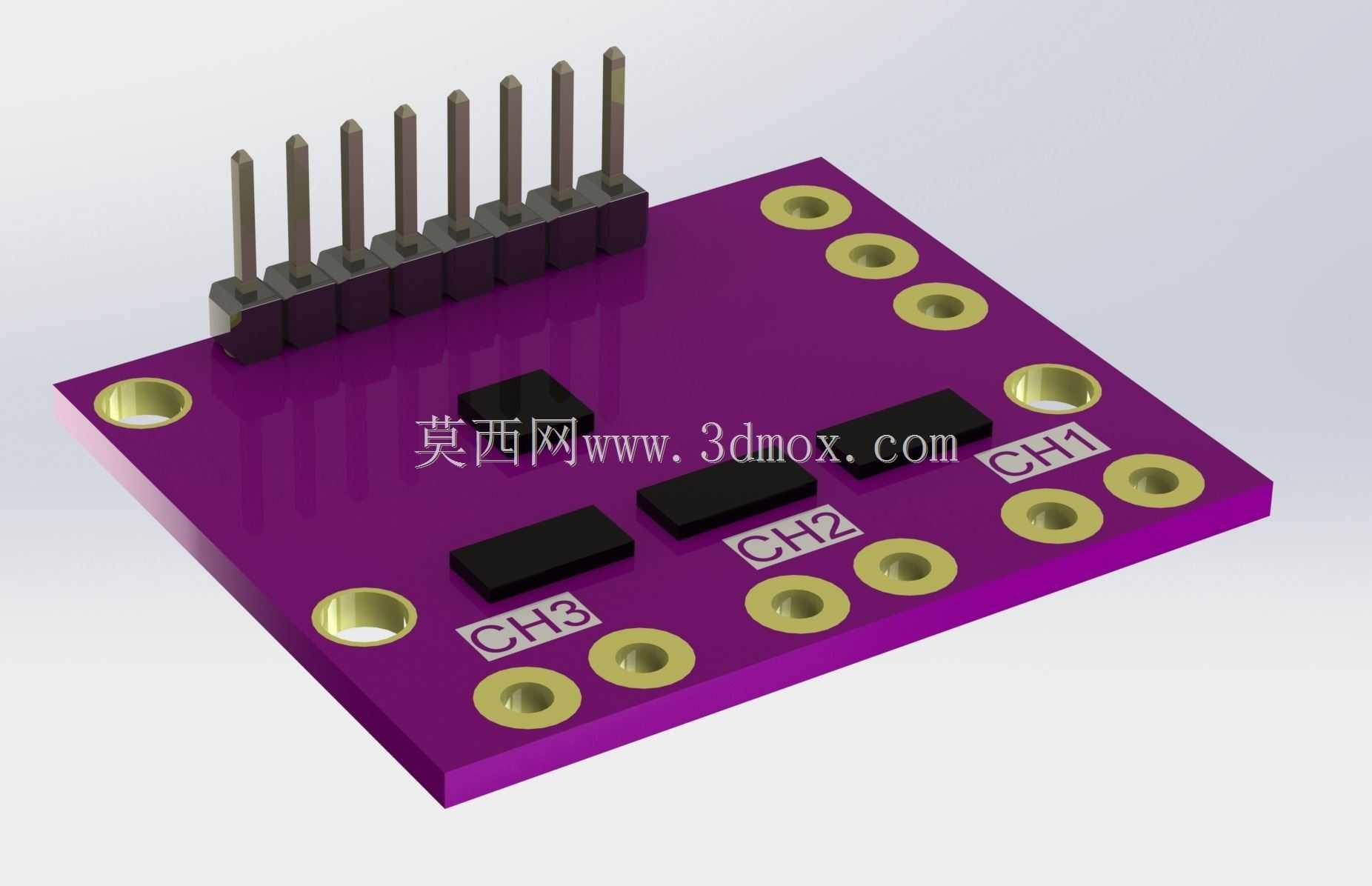

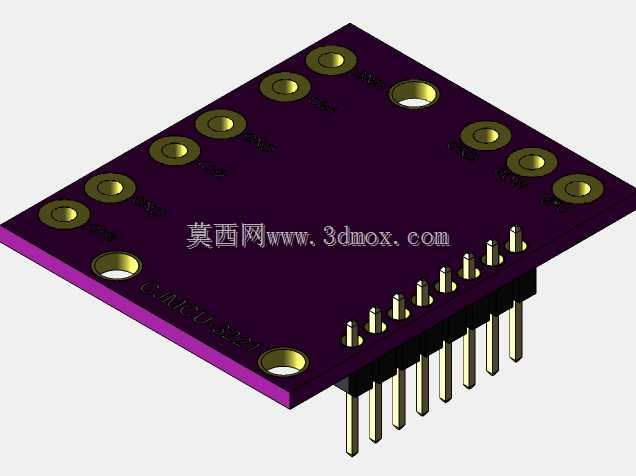

该三通道分流采集模块是面向多回路电流监测场景开发的硬件载体,核心适配INA3221检测芯片,可同时对三路独立供电回路完成总线电压与分流压降的同步采集,在工业控制柜内部回路监测、嵌入式设备功耗分析、多支路电源管理系统、小型实验台架供电参数采集等场景中广泛应用,能够替代传统单路采样方案,减少多芯片占用的布线空间,降低多设备并行采样的通讯资源占用。模块采用紫色阻焊层的矩形PCB作为承载基底,板边均匀分布镀金安装孔,可通过铜柱或螺丝直接固定在设备内壁、测试治具或面包板周边,安装孔的位置避开了板上核心芯片与走线区域,固定时不会对板载电路造成挤压损伤。板载排针采用单侧直插布局,统一排布在板卡短边一侧,包含电源、通讯总线与通用IO引脚,可直接插接在标准面包板或配套底座上,也可通过飞线接入现有电路,排针引脚间距符合通用2.54mm间距标准,适配市面绝大多数杜邦线与接插件。板上三个独立采样通道分别标注CH1、CH2、CH3标识,每个通道对应独立的采样回路与焊盘区域,用户可根据实际接线需求在对应焊盘上焊接采样电阻或外接分流元件,通道之间的走线做了等长与隔离处理,避免不同回路采样时出现信号串扰,保证三路采样数据的同步性与准确性。板上预留的芯片焊接位完全匹配INA3221芯片的封装尺寸,周边配套的阻容元件焊盘按照官方推荐的典型应用电路排布,电源输入端预留了滤波电容安装位,可有效降低电源纹波对采样精度的影响,通讯引脚处预留了上拉电阻的焊接位置,适配不同电平标准的主控设备。整个模块的外形尺寸紧凑,边角做了圆弧过渡处理,不会在安装时划伤操作人员或周边线路,板上所有外露焊盘均做了沉金处理,抗氧化能力强,长期使用也能保证接触可靠性,无论是临时实验测试场景还是长期固定安装在量产设备内部,都能稳定完成电流电压参数的采集工作,为系统的电源状态监控、功耗分析、过流保护触发提供可靠的硬件基础。
