22lr口径栓动式枪械击发结构设计

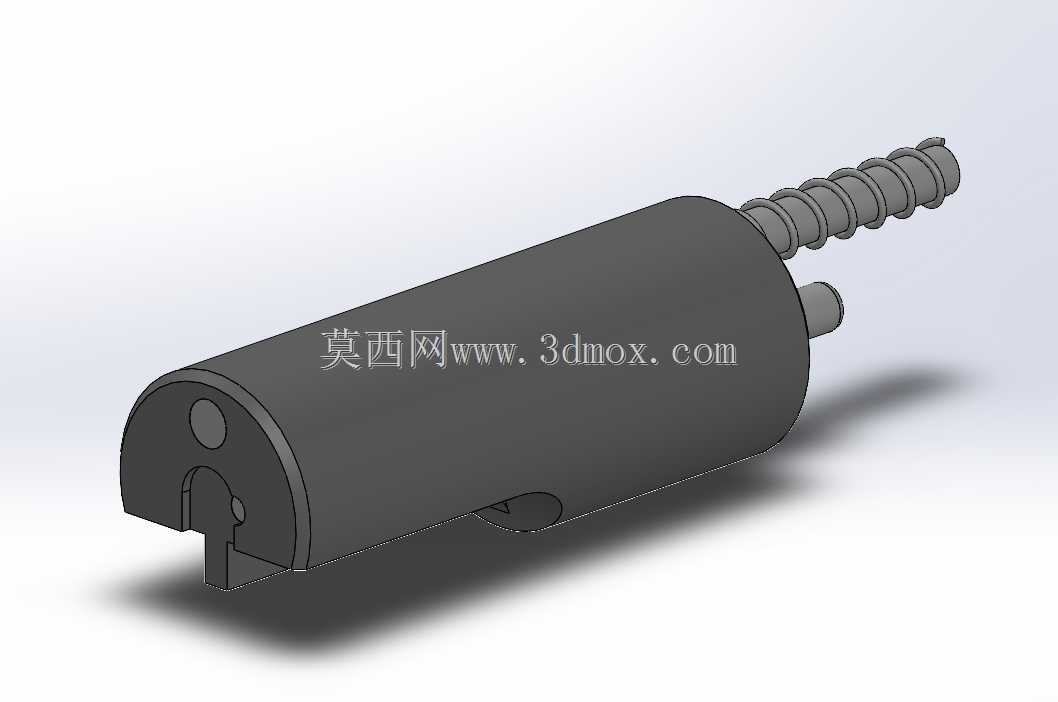

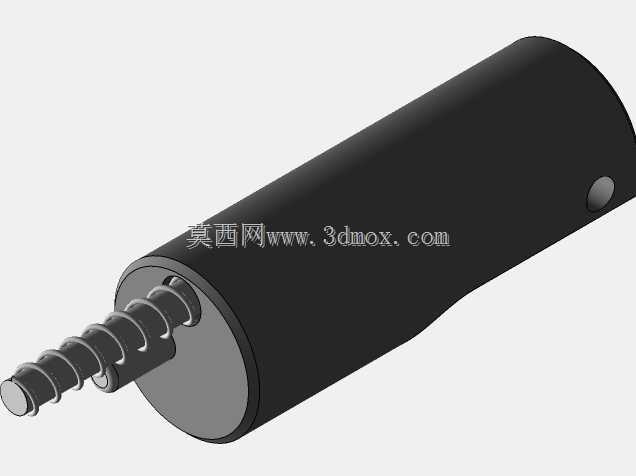

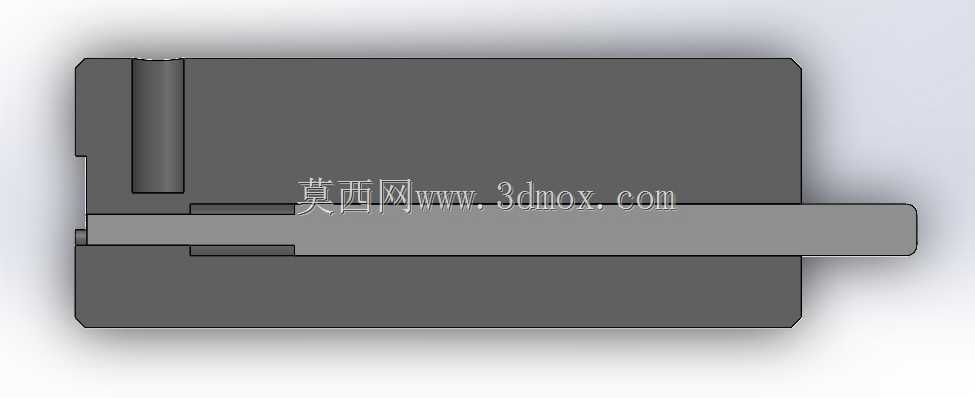

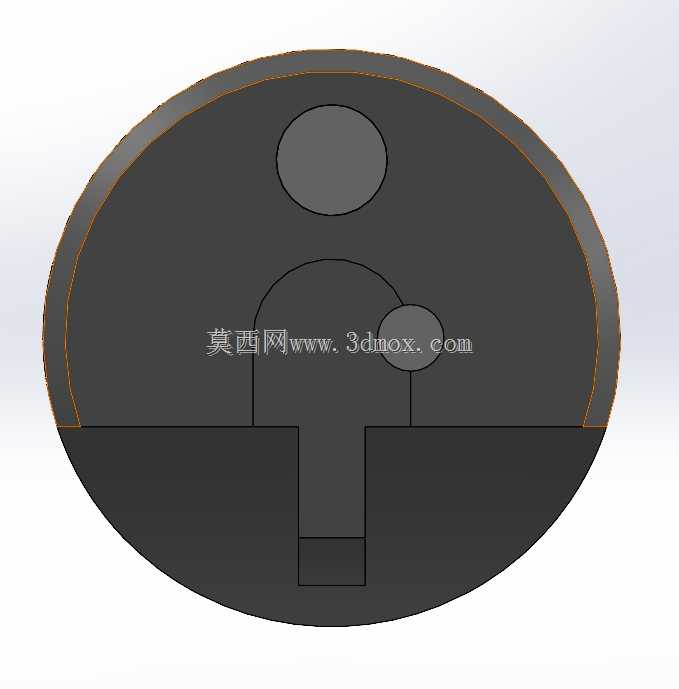

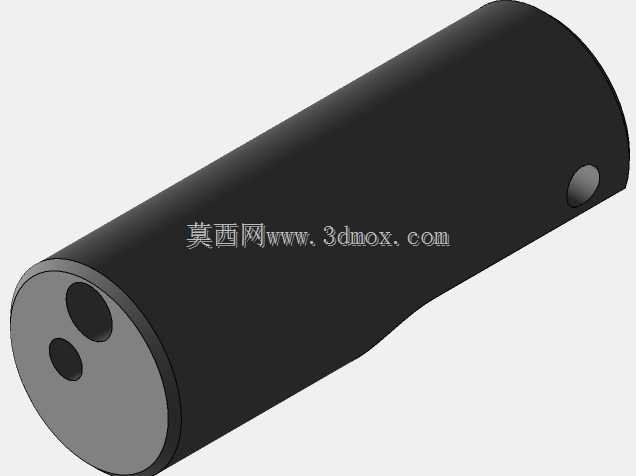

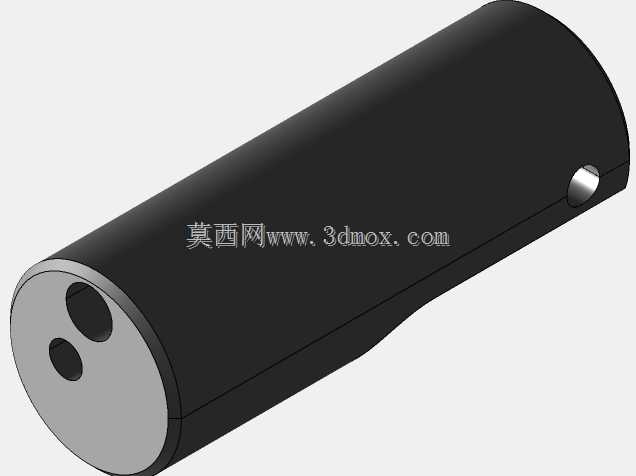

该结构为适配.22lr边缘发火弹药的半自动栓动枪械核心击发组件，主要面向民用休闲射击、小型靶场训练器材以及轻量化无人作战平台搭载武器的研发场景，在民用射击运动领域，这类简化结构的栓动组件可降低入门级射击器材的生产与维护成本，适配青少年射击启蒙、休闲打靶等低烈度使用需求；在特种装备领域，其紧凑的结构尺寸可直接集成到小型低空无人机的挂载武器单元中，无需额外增设复杂的抛壳机构即可完成连续击发动作，适配近距离定点清除、隐蔽侦察打击等特殊任务场景。该组件核心功能是完成弹药的推送入膛、撞针击发、枪栓复位的完整射击循环，区别于传统栓动枪械需要配备独立拉壳钩完成抛壳动作的设计，该结构依托.22lr弹药低膛压、边缘发火的特性，采用药筒燃气直吹反推的设计逻辑，击发后弹药燃烧产生的高压燃气会直接作用于弹壳底部，推动栓体自动向后位移完成退壳动作，全程无需额外设置抛壳挺、拉壳钩等冗余零件，大幅简化了枪械内部的传动链路，既降低了加工过程中的公差配合要求，也减少了实际使用过程中因零件卡滞、碎屑卡壳引发的故障概率。设计过程中优先围绕结构极简、功能可靠的核心目标展开，首先针对.22lr弹药的击发特性，将撞针的击发行程控制在1.2毫米范围内，既保证足够的击发力击穿边缘发火壳的底缘层，又避免击针行程过长导致击穿弹壳引发燃气泄漏的问题；栓体外部采用圆柱形光滑外壳设计，外壳直径控制在22毫米，整体长度控制在110毫米，安装时仅需在枪械主体上开设对应尺寸的圆柱形安装腔即可完成固定，无需额外设计复杂的定位卡槽与连接结构，安装边界仅需预留直径24毫米、长度115毫米的空间即可适配，可灵活集成到不同尺寸的枪械载体或无人平台挂载结构中。栓体前端设置有对称的定位凸台，可在栓体闭锁时与机匣上的限位槽紧密咬合，承受击发瞬间的膛压冲击力，避免栓体出现位移引发安全事故；尾部的复位弹簧采用等距螺旋结构设计，弹簧线径1.2毫米，螺距3毫米，可在栓体完成退壳动作后提供稳定的复位推力，将下一发弹药顺利推送入膛，整个组件的零件总数控制在8个以内，所有外露零件均采用圆角过渡处理，既避免尖锐棱角在使用过程中划伤操作人员，也能减少零件应力集中点，提升整体结构的抗疲劳强度，在连续击发1000发弹药的测试场景下，结构形变量可控制在0.02毫米以内，完全满足民用射击器材与小型特种装备的使用寿命要求。
