外转子无刷直流动力电机结构设计

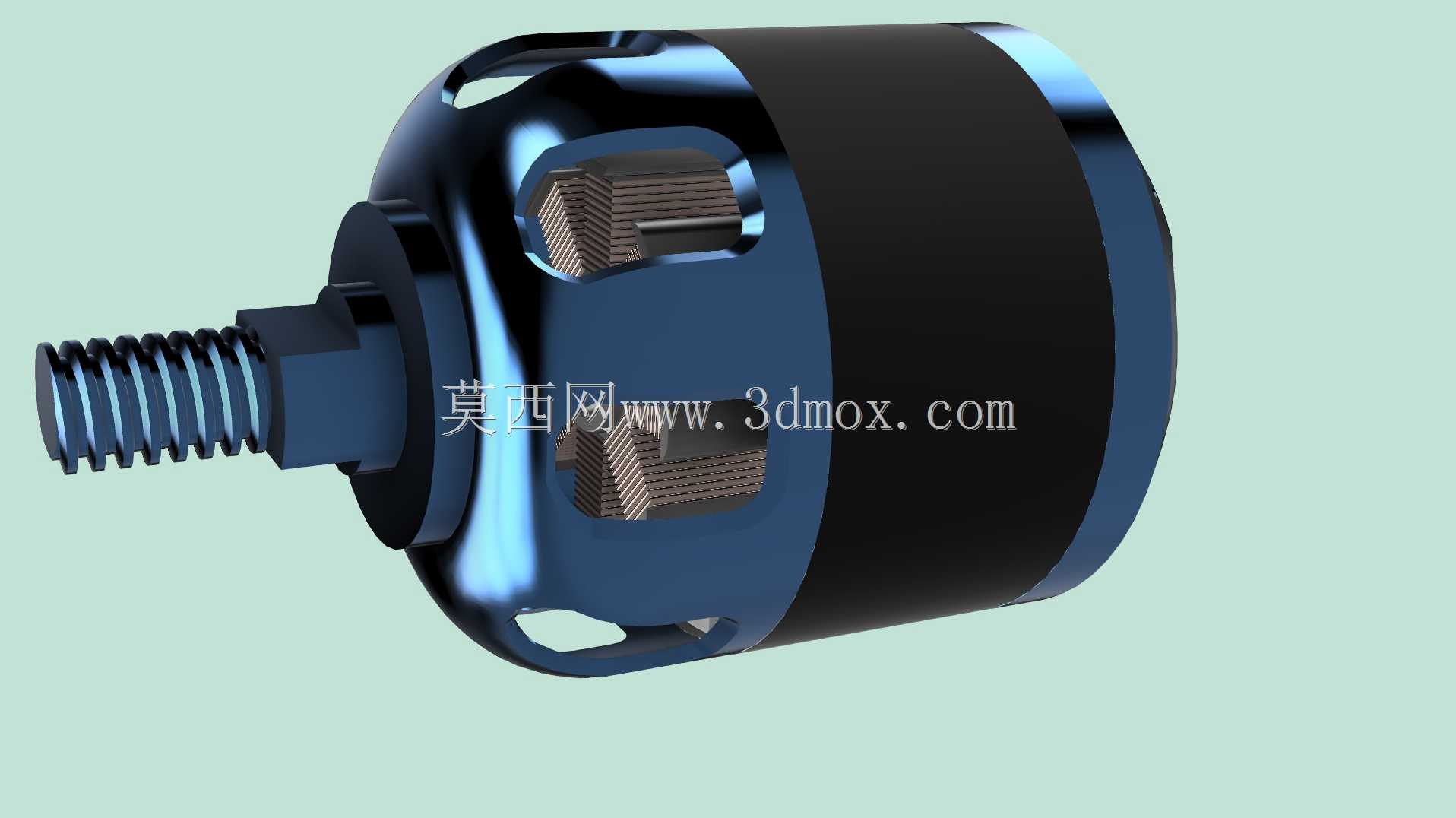

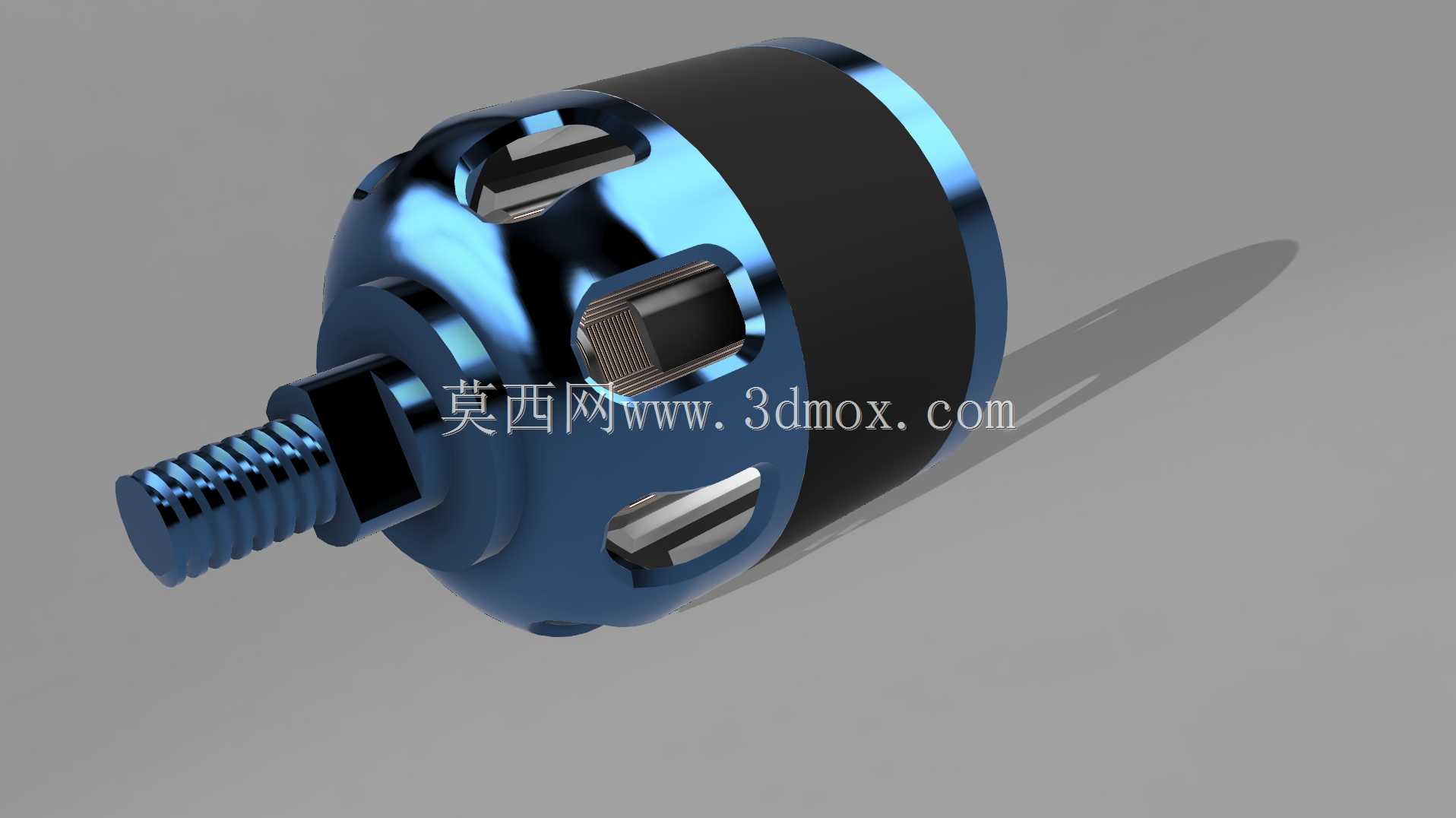

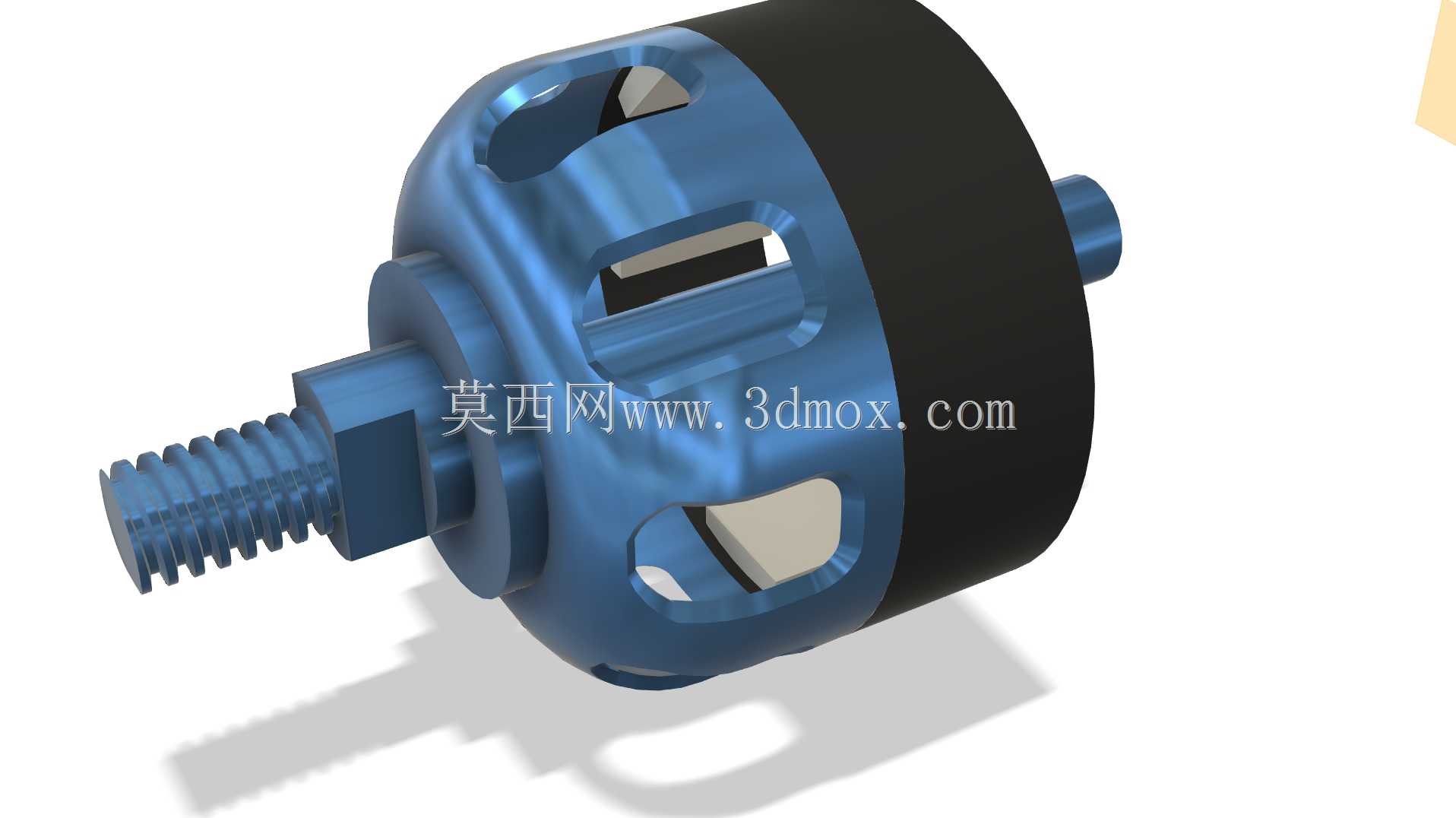

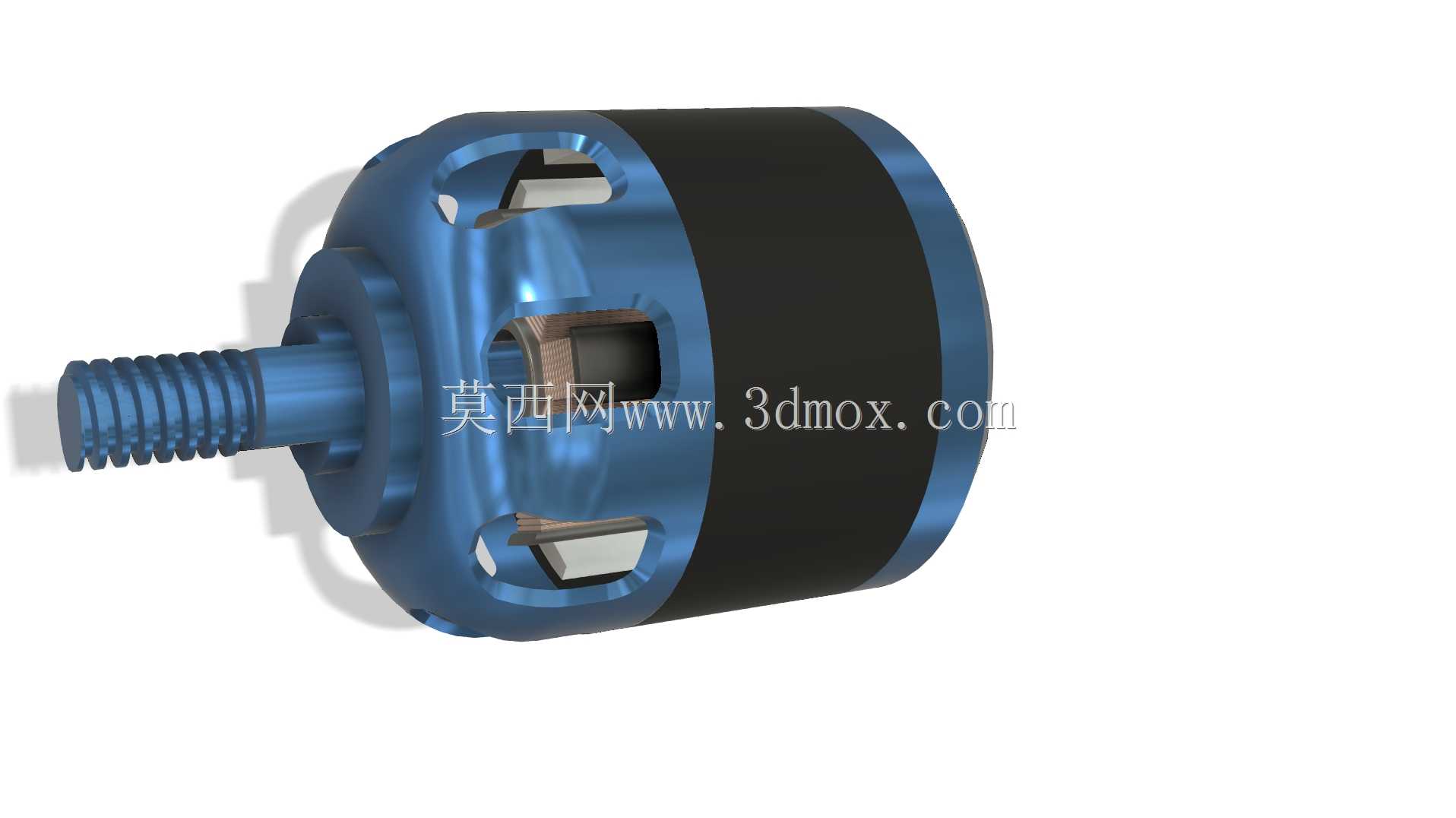

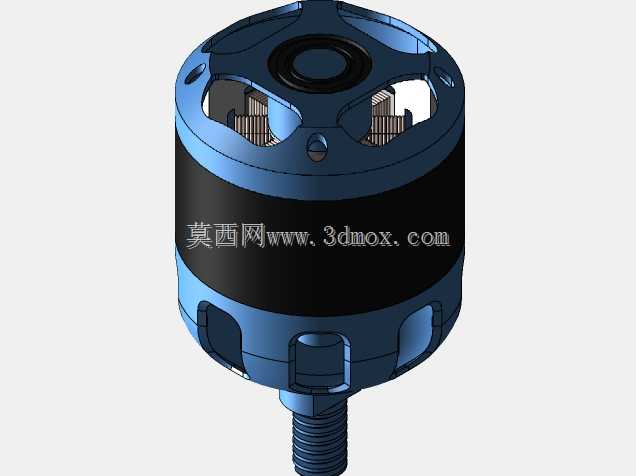

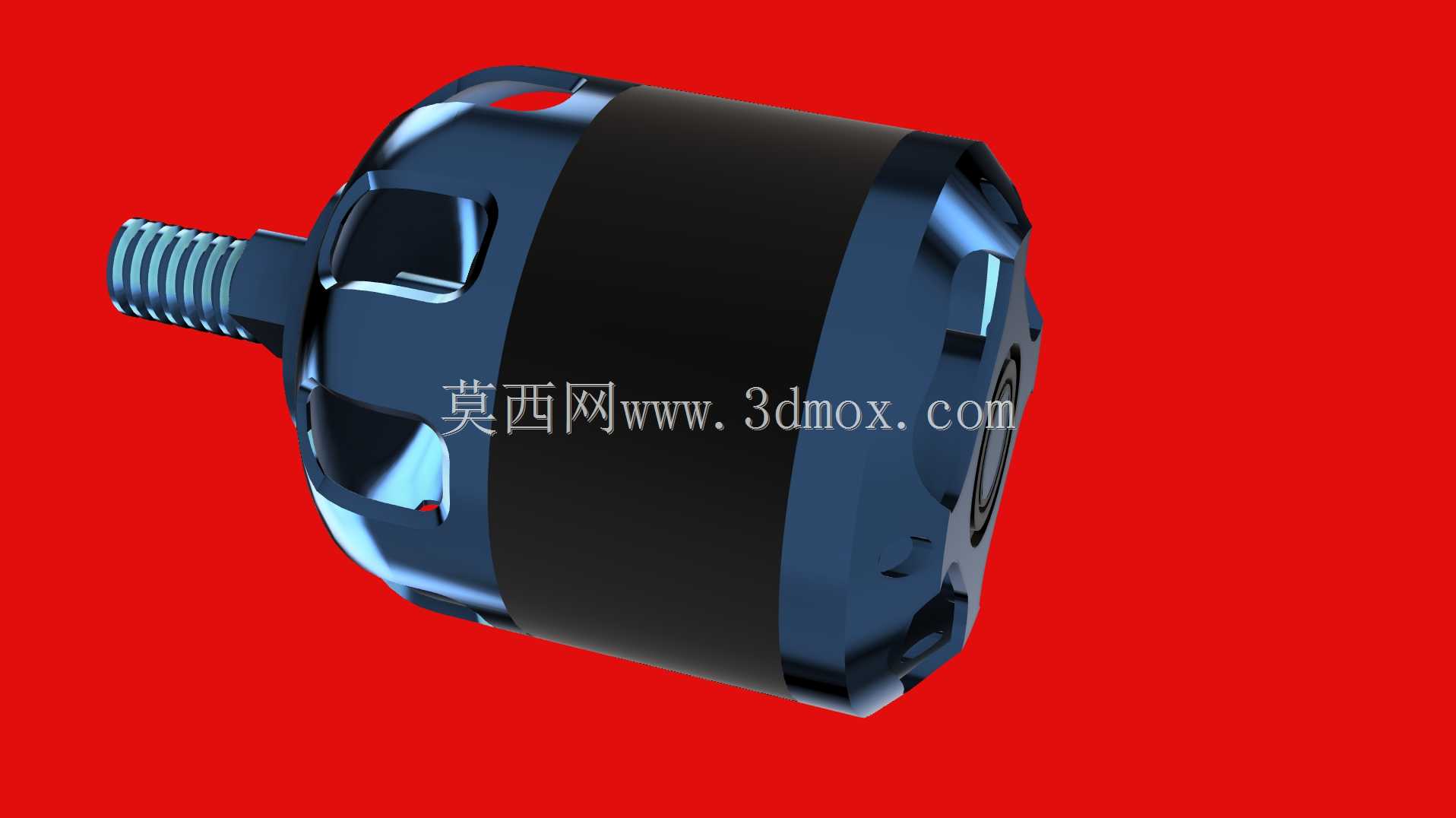

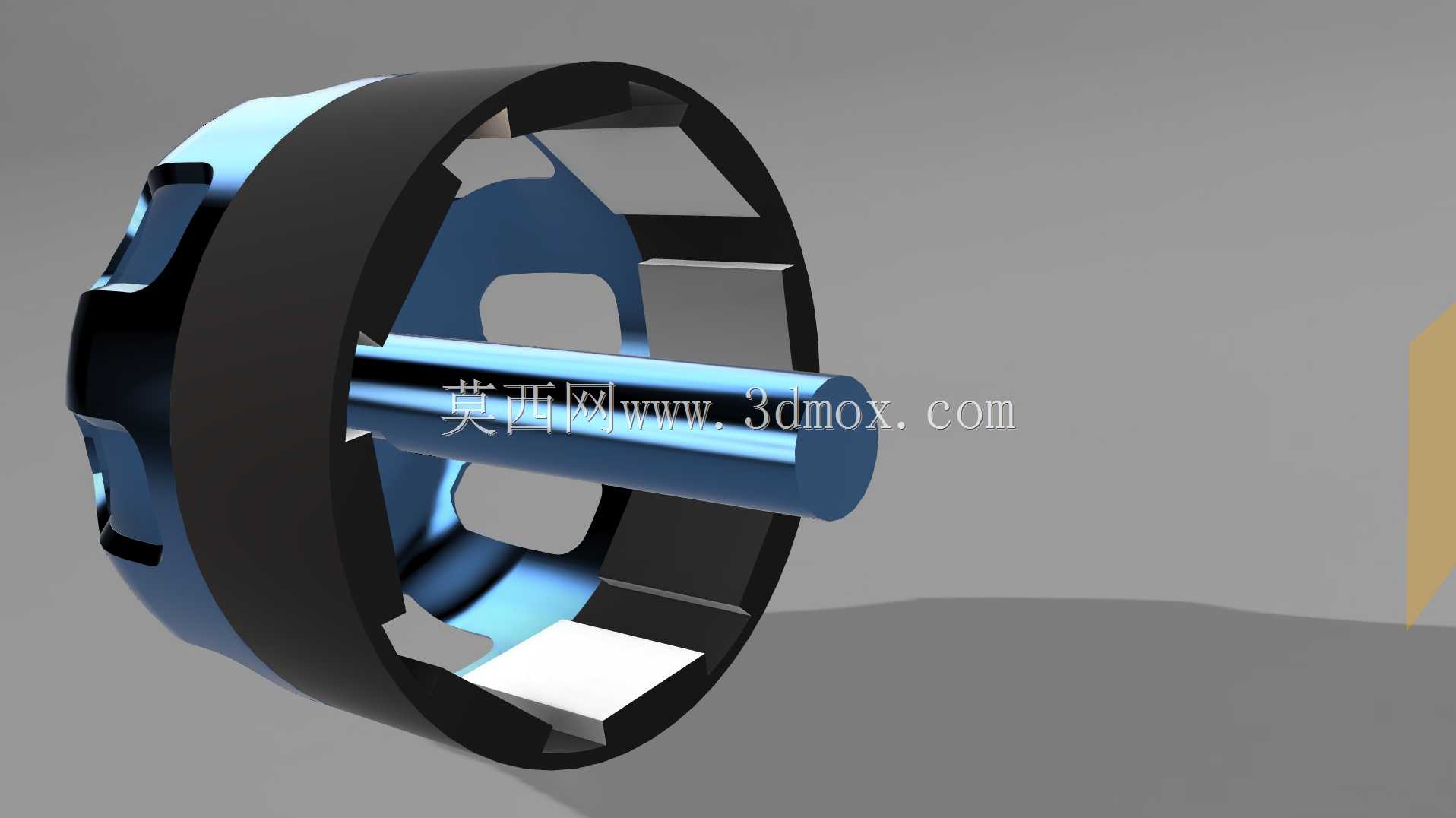

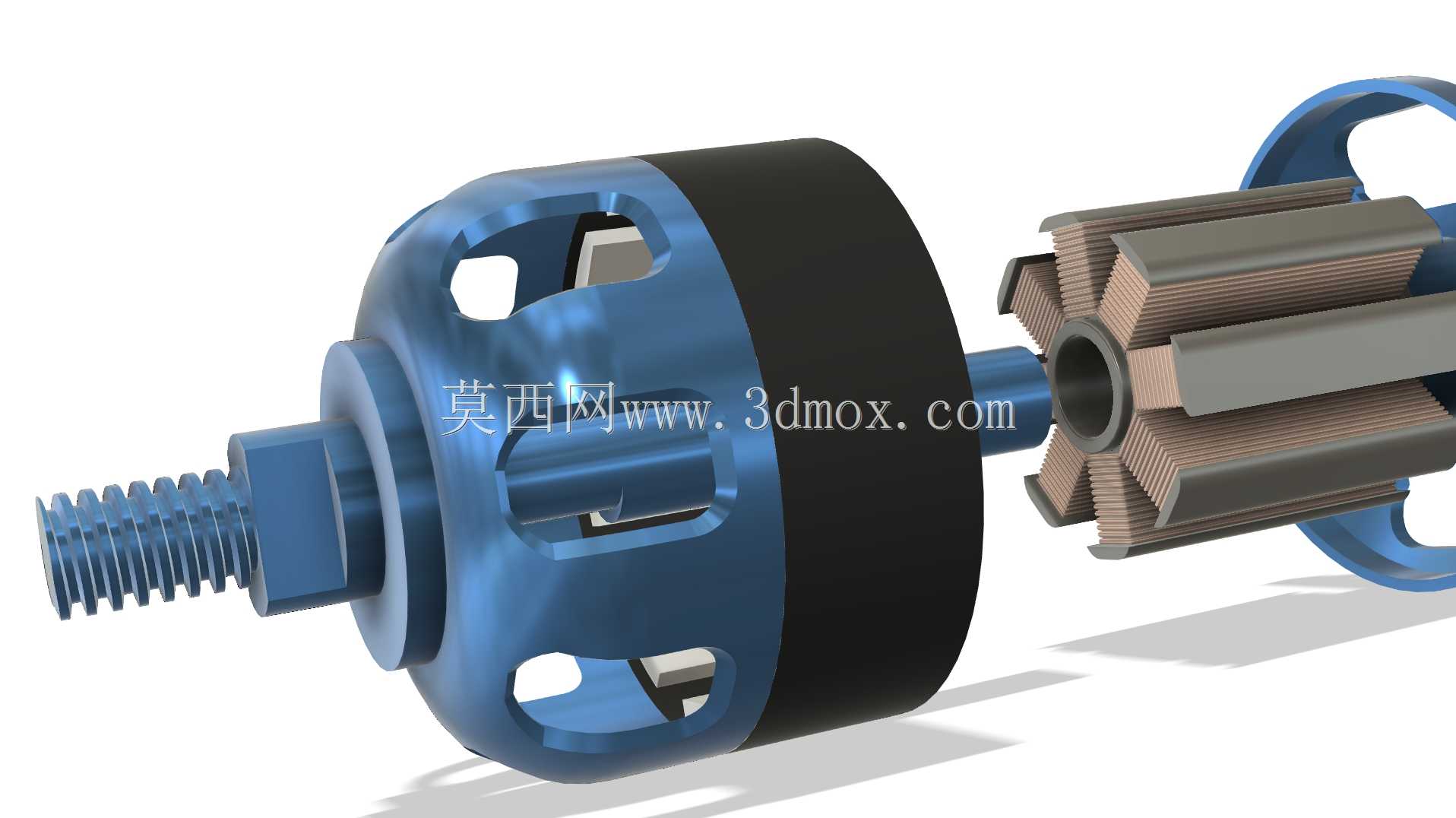

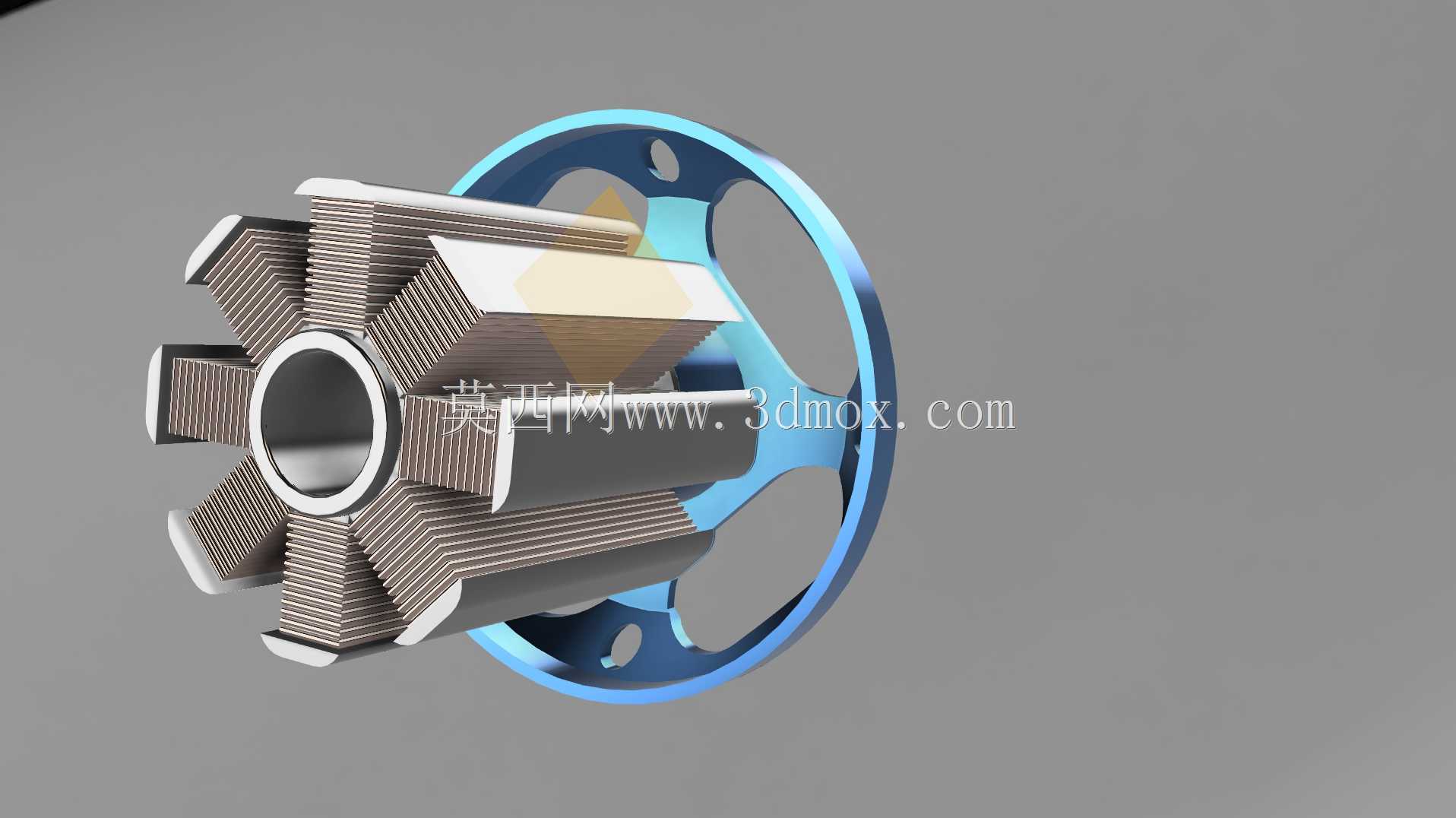

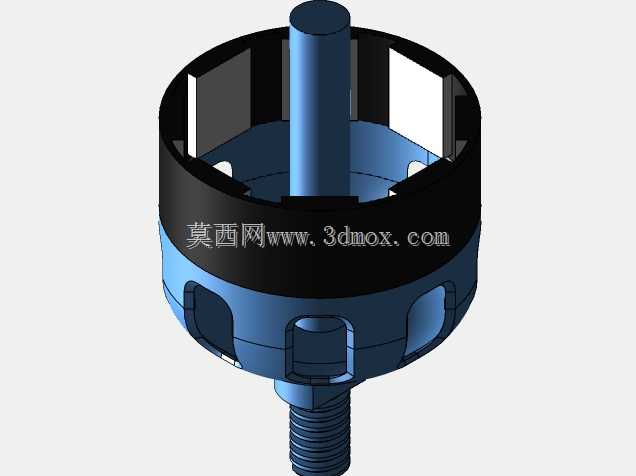

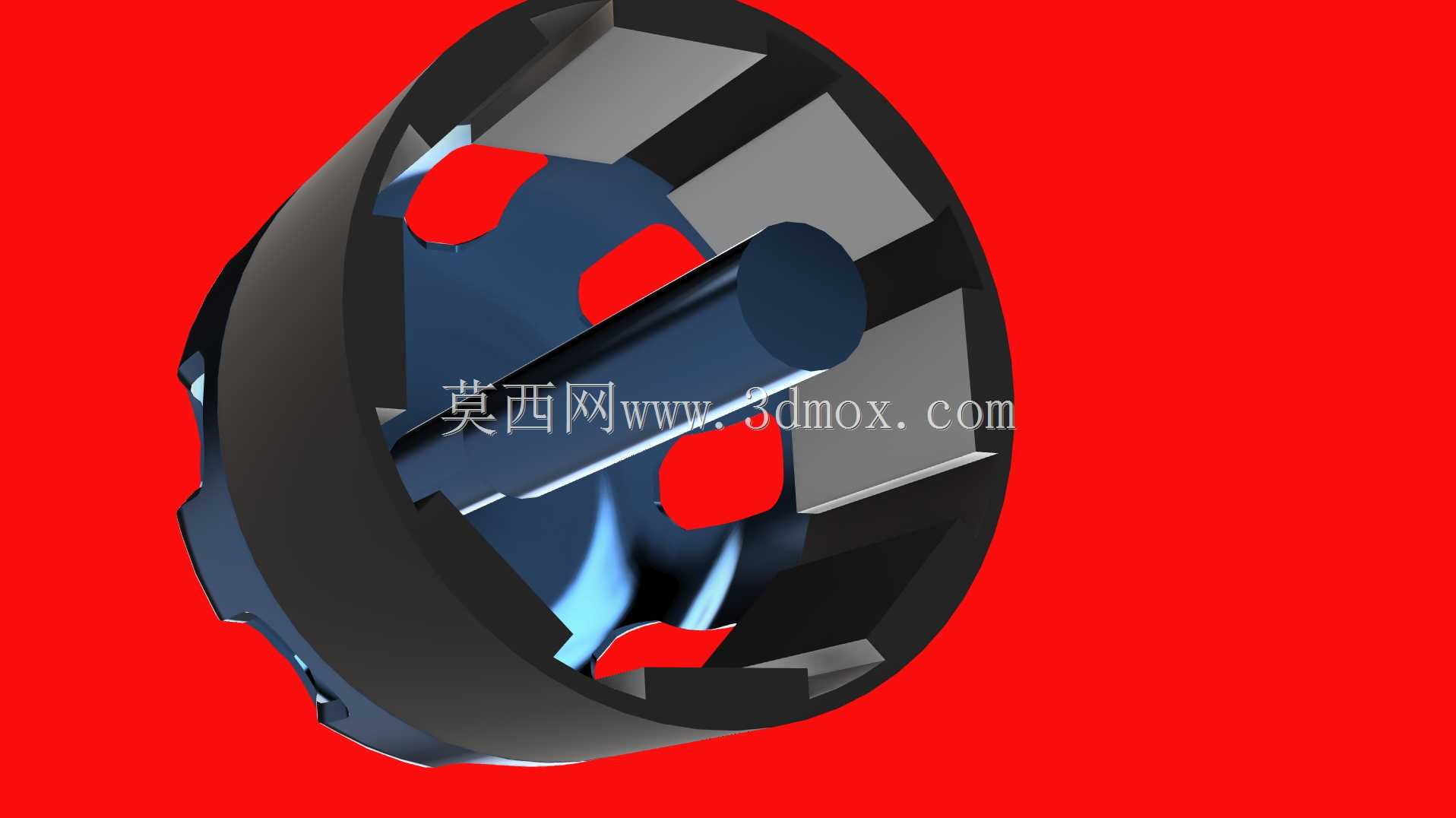

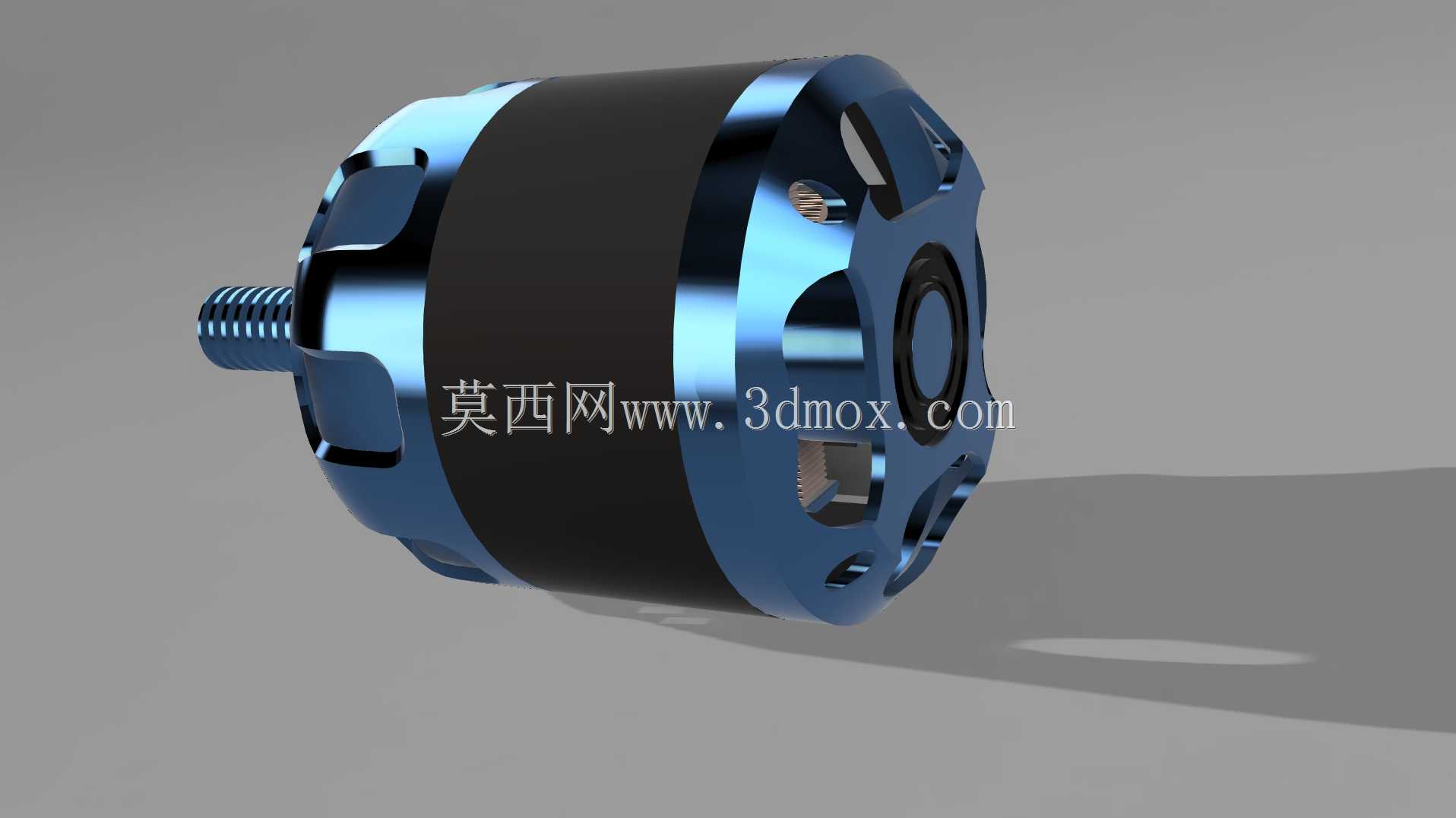

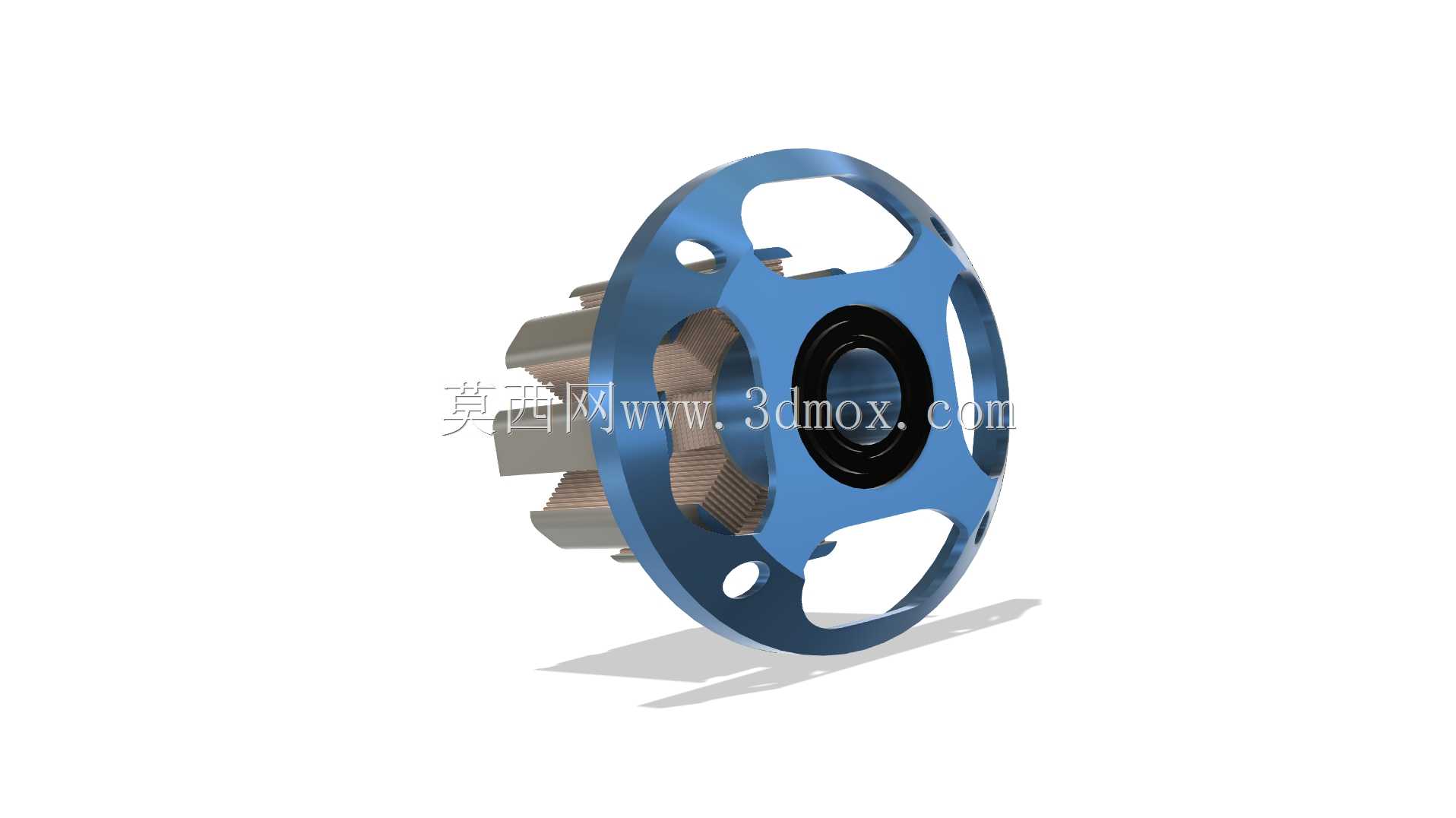

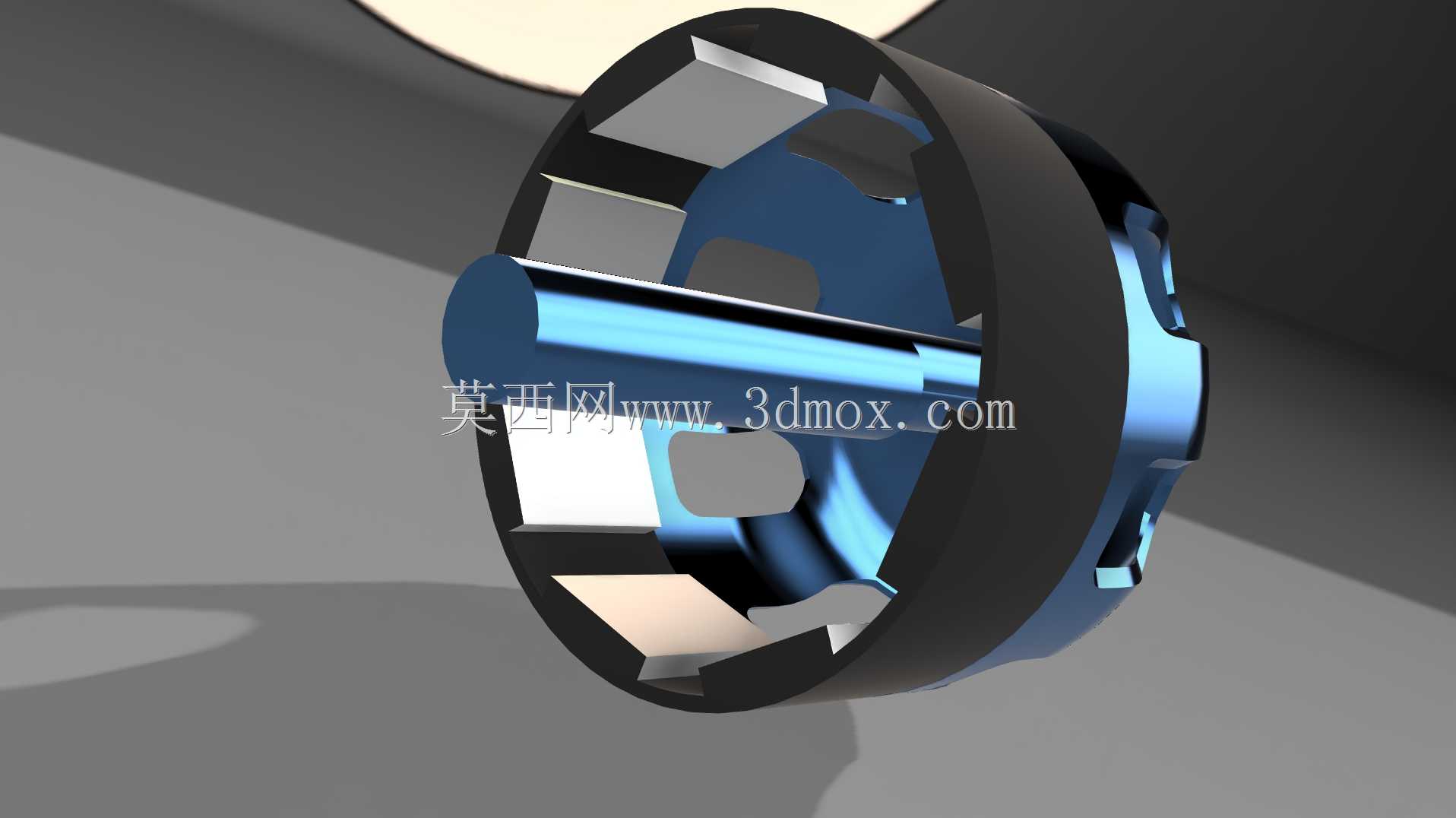

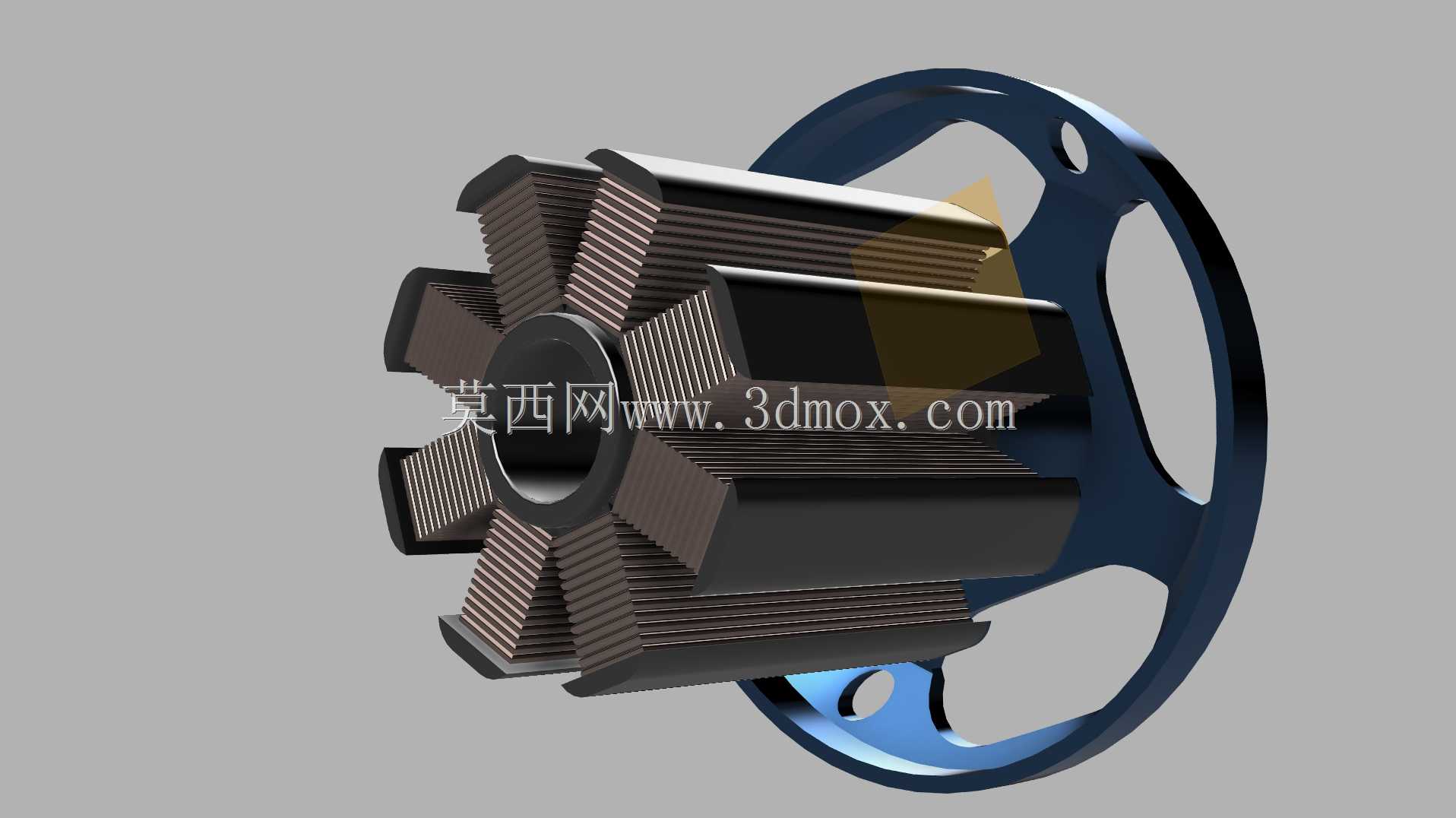

这款外转子无刷直流电机是面向小型动力驱动场景开发的核心动力部件，目前广泛应用在航模飞行器、小型无人移动平台、桌面级精密传动设备、小型电动工具以及智能代步装置等领域，能够为各类对动力密度、响应速度有较高要求的设备提供稳定的旋转动力输出。和传统内转子无刷电机相比，外转子结构的设计能够在同等体积下获得更大的扭矩输出特性，转子外壳直接随磁场旋转的结构省去了额外的传动过渡部件，动力传递效率更高，同时转动惯量更大的外转子结构也能让电机运行时的转速波动更小，输出动力更加平顺。从设计思路来看，这款电机采用了一体化的外壳结构设计，中部的黑色区域为定子绕组的封装防护层，既能够为内部的硅钢片绕组提供结构防护，避免运行过程中灰尘、水汽侵入造成绕组短路，也能通过金属外壳的接触实现更好的散热效果，长时间高负载运行时能够快速将绕组产生的热量传导到外部空气中，避免过热退磁影响电机寿命。前端的输出轴采用了标准螺纹结构设计，能够直接适配各类螺旋桨、传动齿轮、同步带轮等外接负载部件，不需要额外加工转接结构，安装时只需要将负载拧入螺纹轴段再通过锁紧螺母固定即可，大幅降低了终端设备的装配难度。电机外壳的端盖上设计了多组镂空通风槽，既能够减轻电机整体的自重，提升动力重量比，也能让空气在电机旋转时通过镂空槽形成内部对流，进一步带走绕组和轴承产生的热量，同时这些镂空槽也可以作为安装定位的基准点，方便设备生产时快速对位安装。在安装边界上，这款电机的主体为圆柱形结构，最大外径适配常规小型动力设备的安装仓尺寸，轴向长度紧凑，不会占用过多的设备内部空间，安装孔位采用了行业通用的跨距标准，能够直接替换同规格的其他外转子无刷电机，不需要对原有设备的安装结构做修改。电机的出线端设计在尾部，走线方向和输出轴同轴，设备布线时可以直接将线缆沿电机轴向引出，不会和旋转的外转子结构产生干涉，也避免了线缆被转动部件剐蹭破损的风险。整体结构没有多余的冗余设计，所有的外部结构都同时兼顾了功能实用性和装配便利性，既能够满足高负载动力输出的强度要求，也尽可能控制了整体重量，完美适配各类对自重敏感的移动类动力设备需求。
