交错轴蜗杆蜗轮减速传动机构

项目分类:齿轮 发布时间:2024-10-14 ID:783095
  • 交错轴蜗杆蜗轮减速传动机构
  • 交错轴蜗杆蜗轮减速传动机构
  • 交错轴蜗杆蜗轮减速传动机构
  • 交错轴蜗杆蜗轮减速传动机构
  • 交错轴蜗杆蜗轮减速传动机构
  • 交错轴蜗杆蜗轮减速传动机构
  • 交错轴蜗杆蜗轮减速传动机构
  • 交错轴蜗杆蜗轮减速传动机构
  • 交错轴蜗杆蜗轮减速传动机构

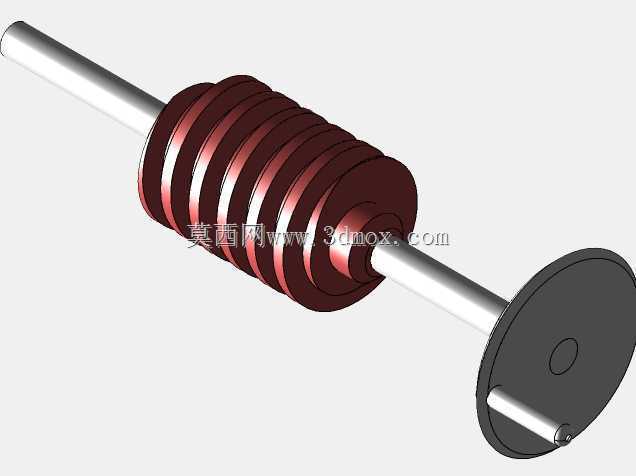

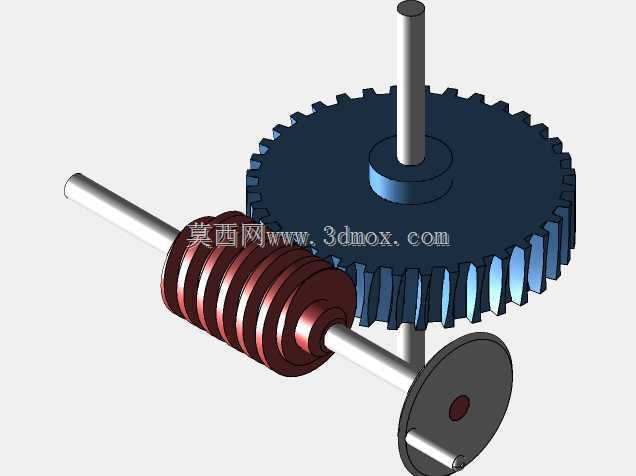

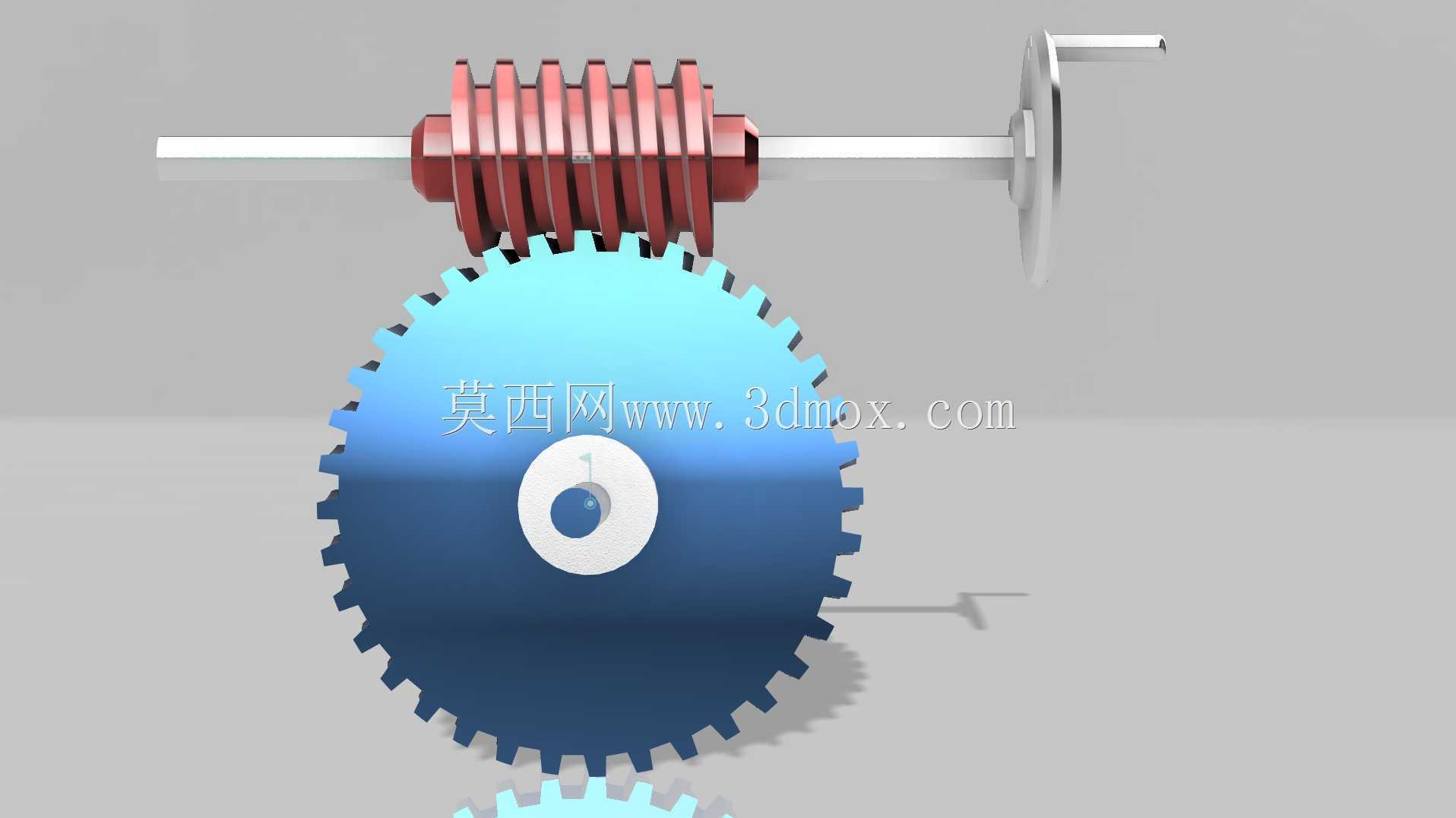

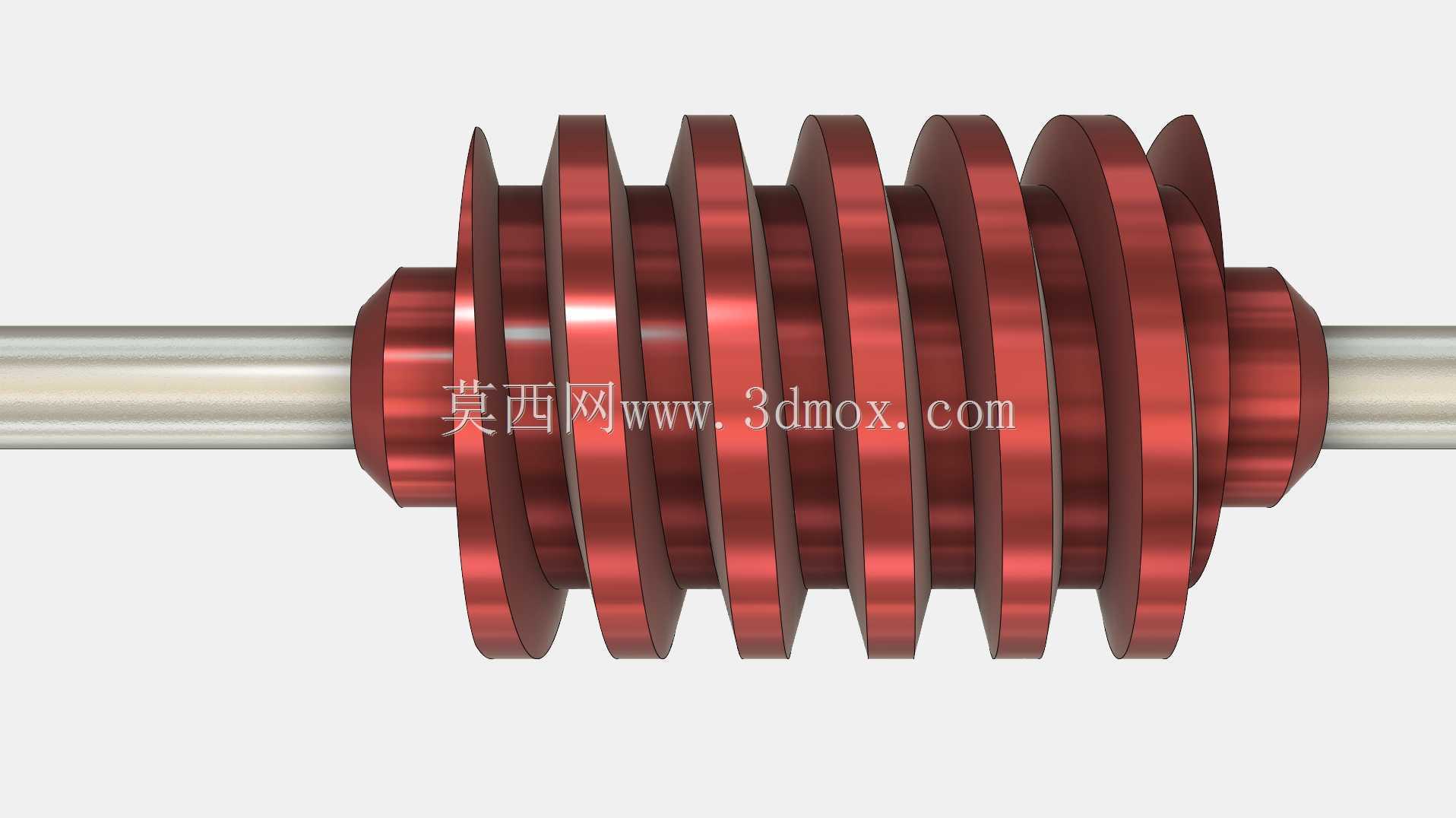

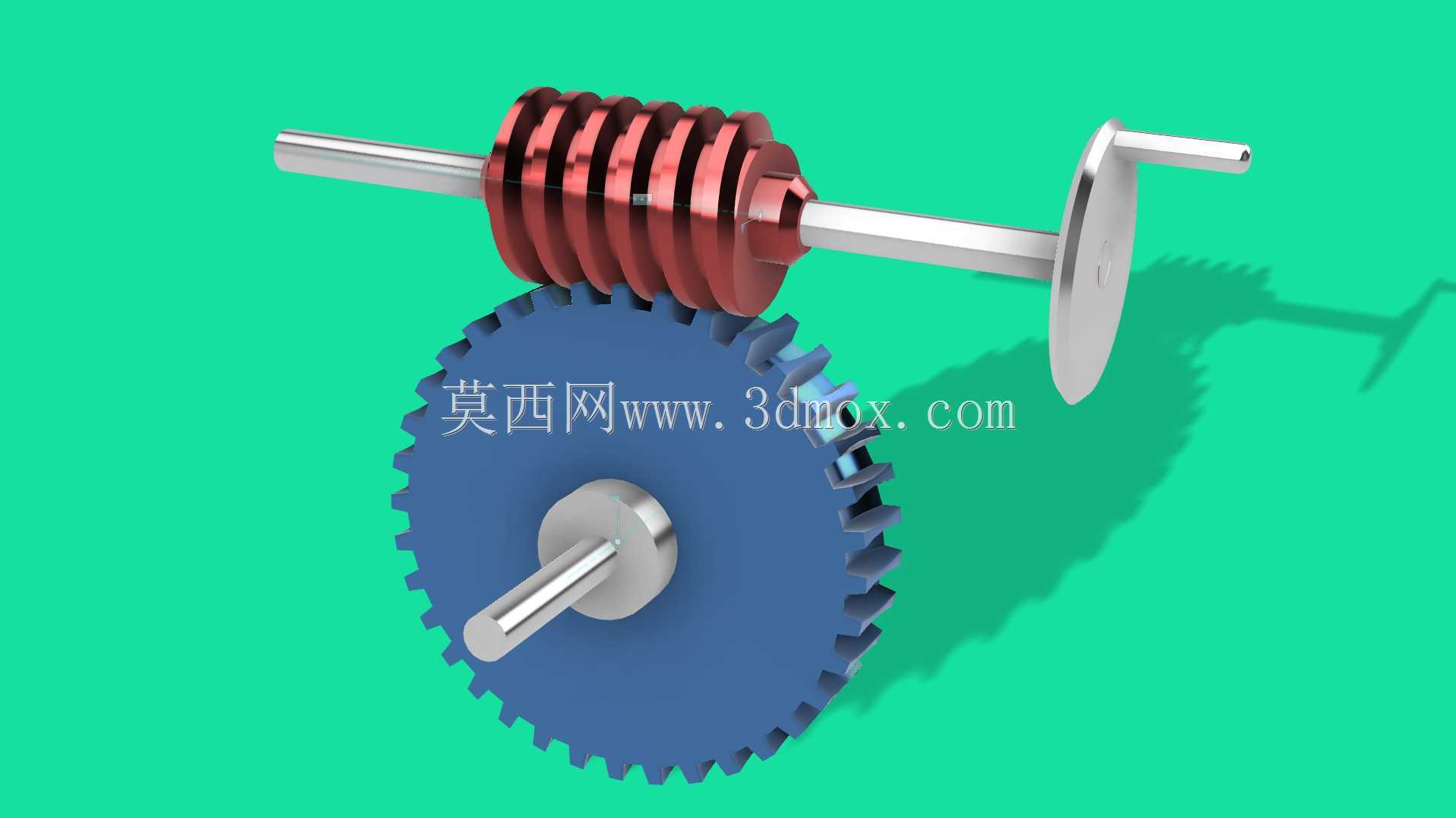

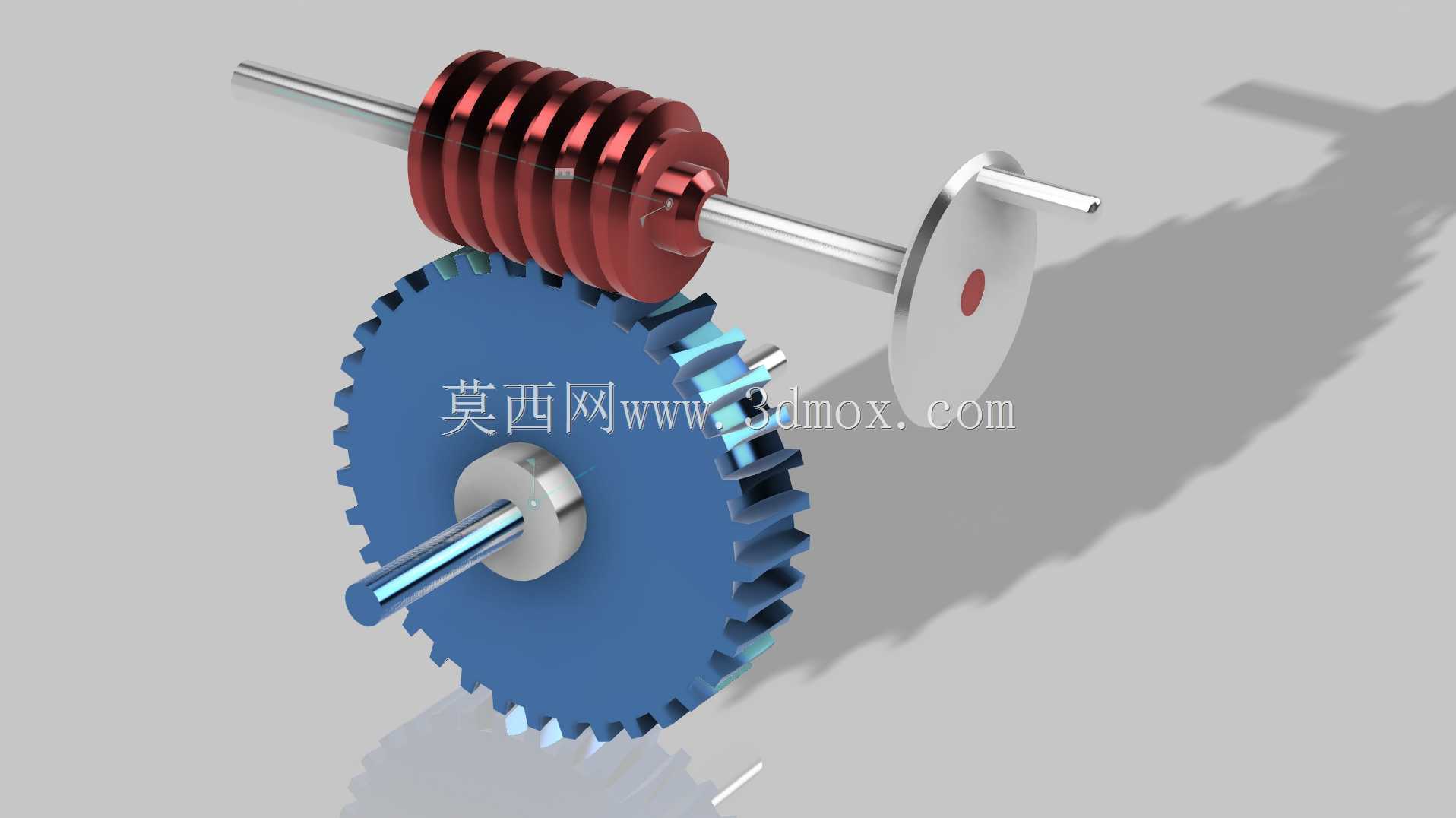

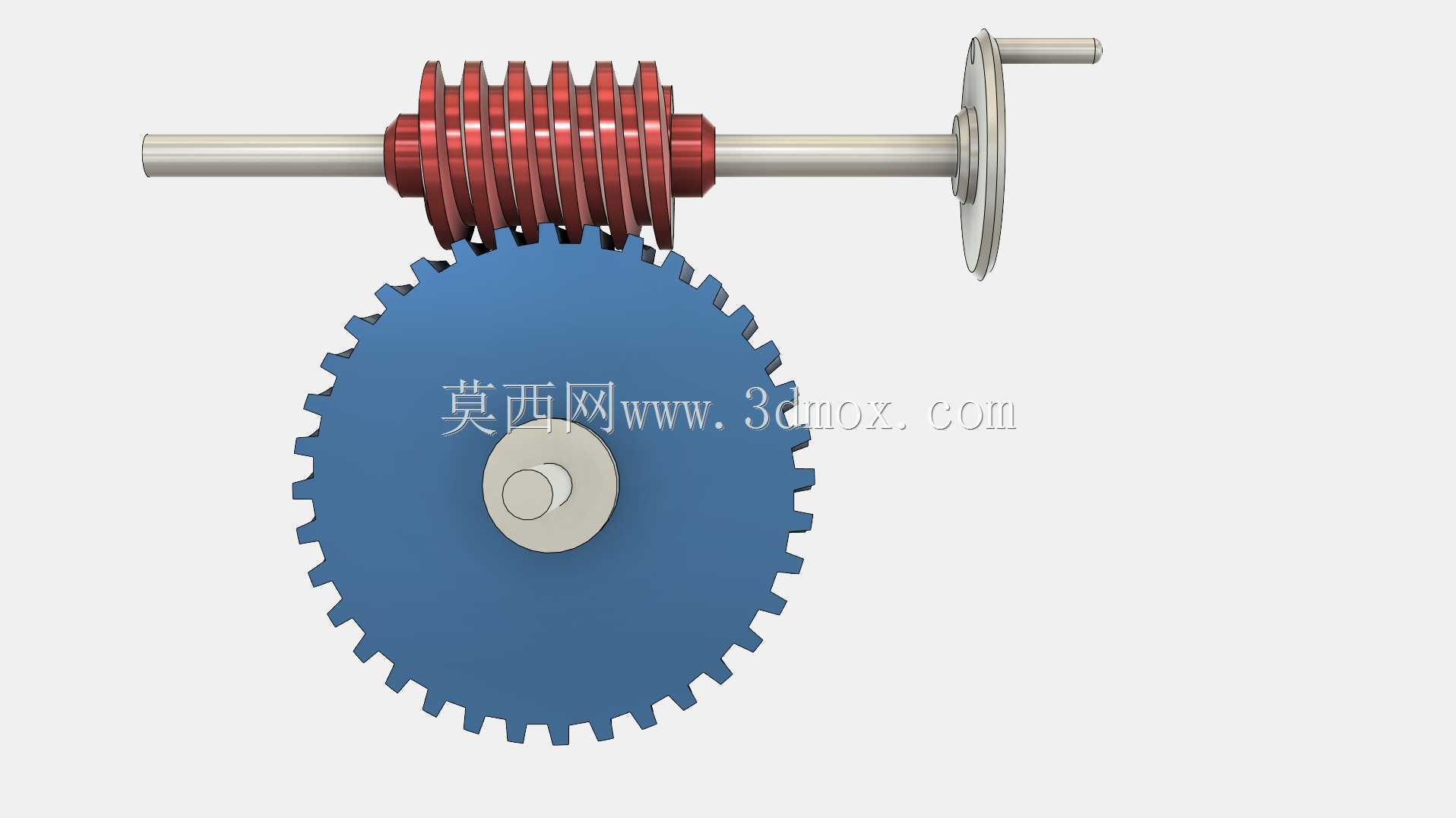

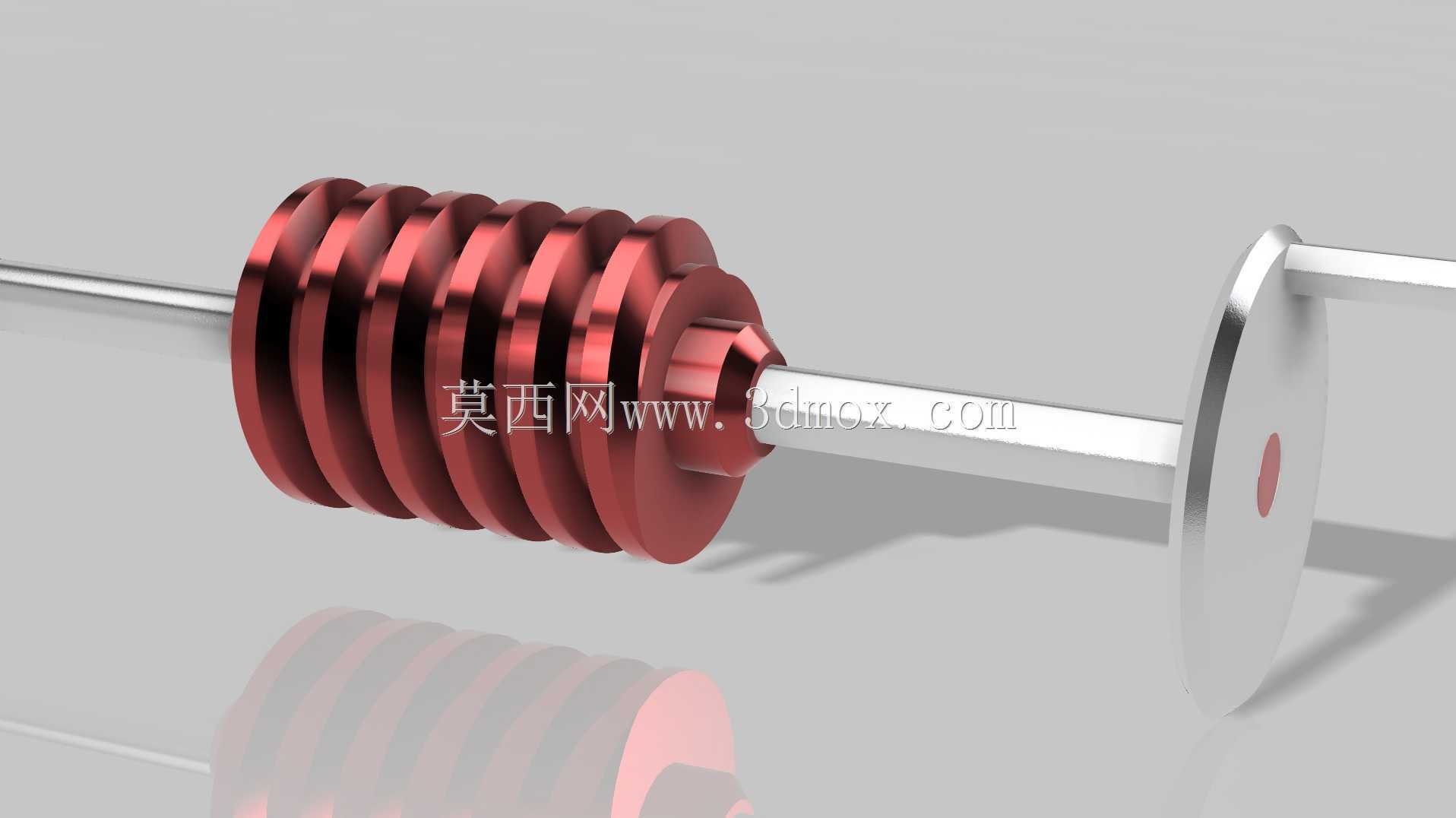

  这套交错轴蜗杆蜗轮传动副,核心解决空间轴线既不平行也不相交工况下的大速比动力传递需求,在小型输送线分度机构、家电调压设备进给单元、小型工装回转台、阀门电动执行器里十分常见。现场布局时,蜗杆轴与蜗轮轴呈90度空间交错,两根轴的轴承座安装基准面必须严格保证垂直公差,若支座加工出现偏角,啮合齿面会出现偏载,轻则运行发热噪声升高,重则齿面快速磨损断齿。建模阶段先按传动比匹配蜗杆头数与蜗轮齿数,单头蜗杆可实现自锁特性,适合需要反向锁止的升降、分度场景,多头蜗杆传动效率更高,适合连续动力传输工况。蜗杆部分采用多圈螺旋齿结构,齿面沿轴向连续延展,装配时要预留合理的轴向窜动间隙,端侧设置的手摇柄可在设备断电调试阶段手动盘车,

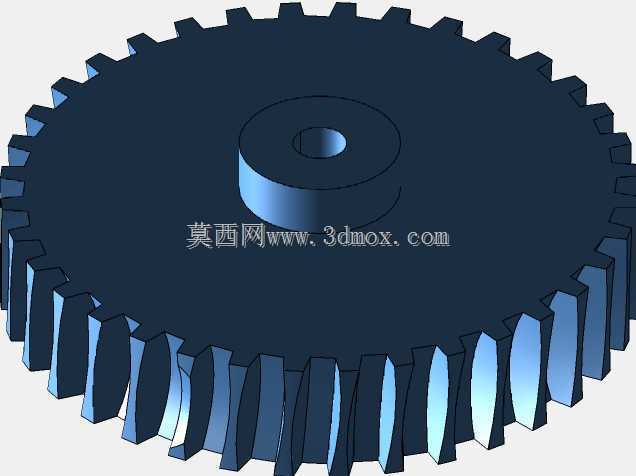

  直观检查啮合卡点与传动卡滞位置。蜗轮为盘式齿圈结构,齿形按照蜗杆螺旋面包络加工,啮合接触区应落在齿面中部,装配调试时通过涂色法检查接触斑点,若接触区偏向齿顶或齿根,需调整蜗轮轴的中心距垫片厚度。外形边界上,蜗杆整轴长度需覆盖两端轴承位、联轴器接驳位与手轮安装位,蜗轮外径要预留箱体内部安全间隙,避免运转时齿圈剐蹭箱体内壁;安装时两轴中心距公差需控制在设计允许范围内,中心距过大将导致啮合侧隙超差、换向冲击明显,中心距过小则会出现齿面干涉、运转卡滞。该传动形式的突出特性是单级即可获得很大减速比,结构紧凑占用空间小,且啮合过程为多齿同时接触,运行平稳冲击小;缺点是滑动摩擦占比高,长期运行需保证润滑脂充分覆盖啮合区,低速工况可选用锂基脂润滑,

  高速连续运行则建议采用浸油润滑带走摩擦热量。设计时还要校核蜗杆轴的抗弯刚度,轴的跨距不宜过大,避免蜗杆受径向力后挠曲变形,破坏正常啮合状态;蜗轮轮毂与输出轴采用平周周向固定,轴端设置挡圈或锁紧螺母限制轴向窜动,整套机构建模时所有配合面、退刀槽、轴承定位台阶都按实际加工逻辑绘制,可直接用于装配干涉校验与工况运动模拟。
