外转子可变磁场永磁同步轮驱电机结构

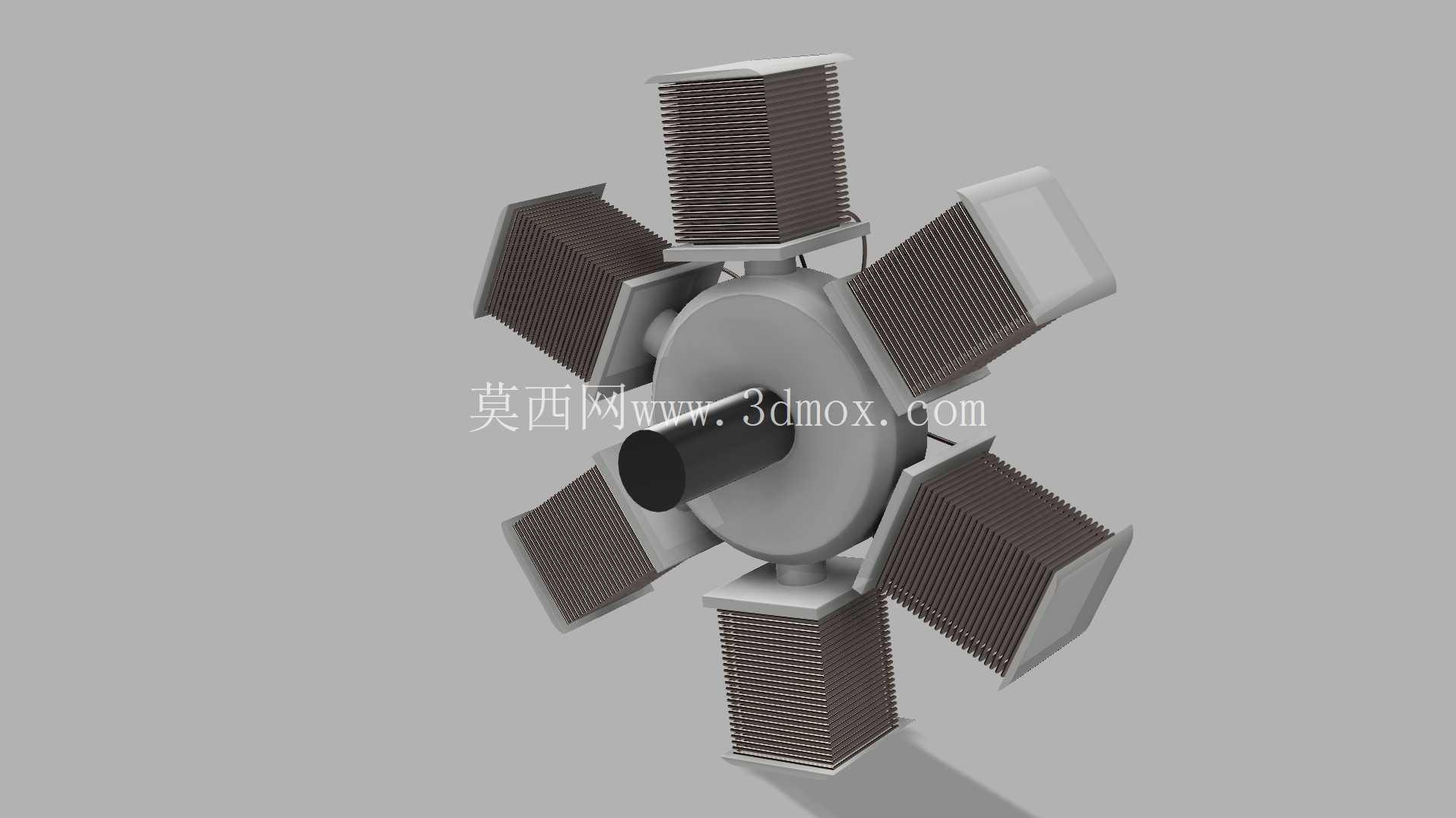

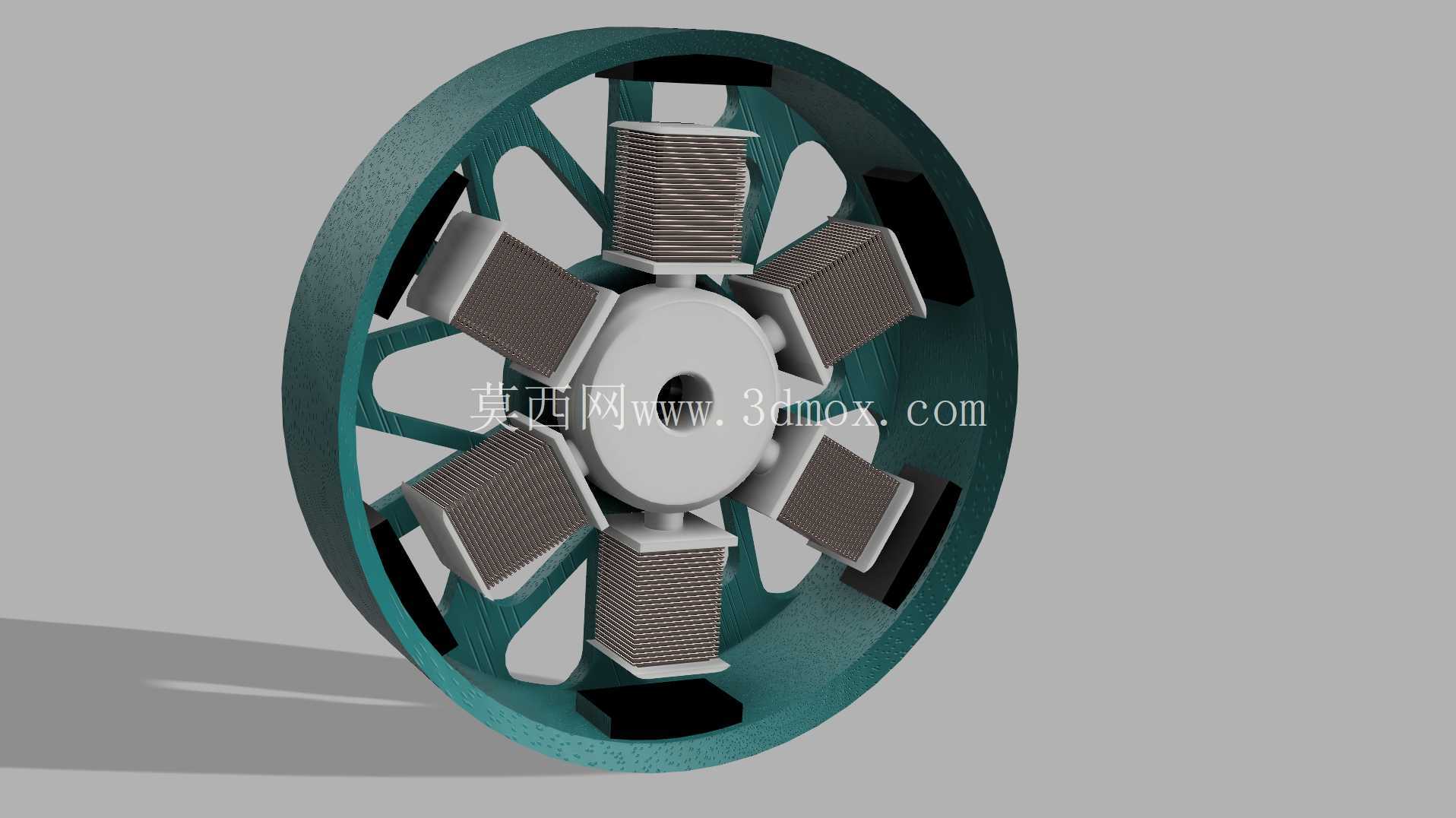

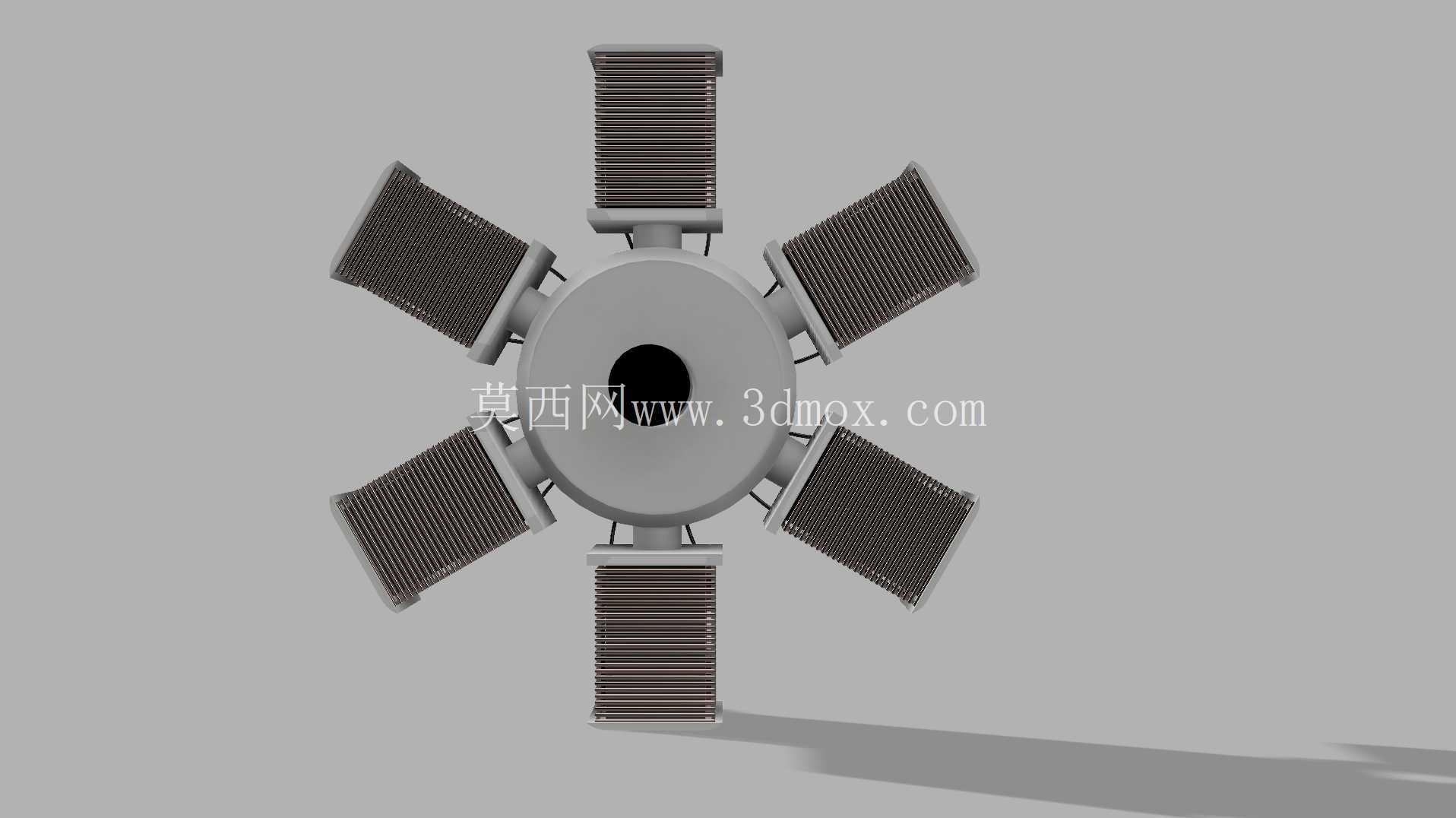

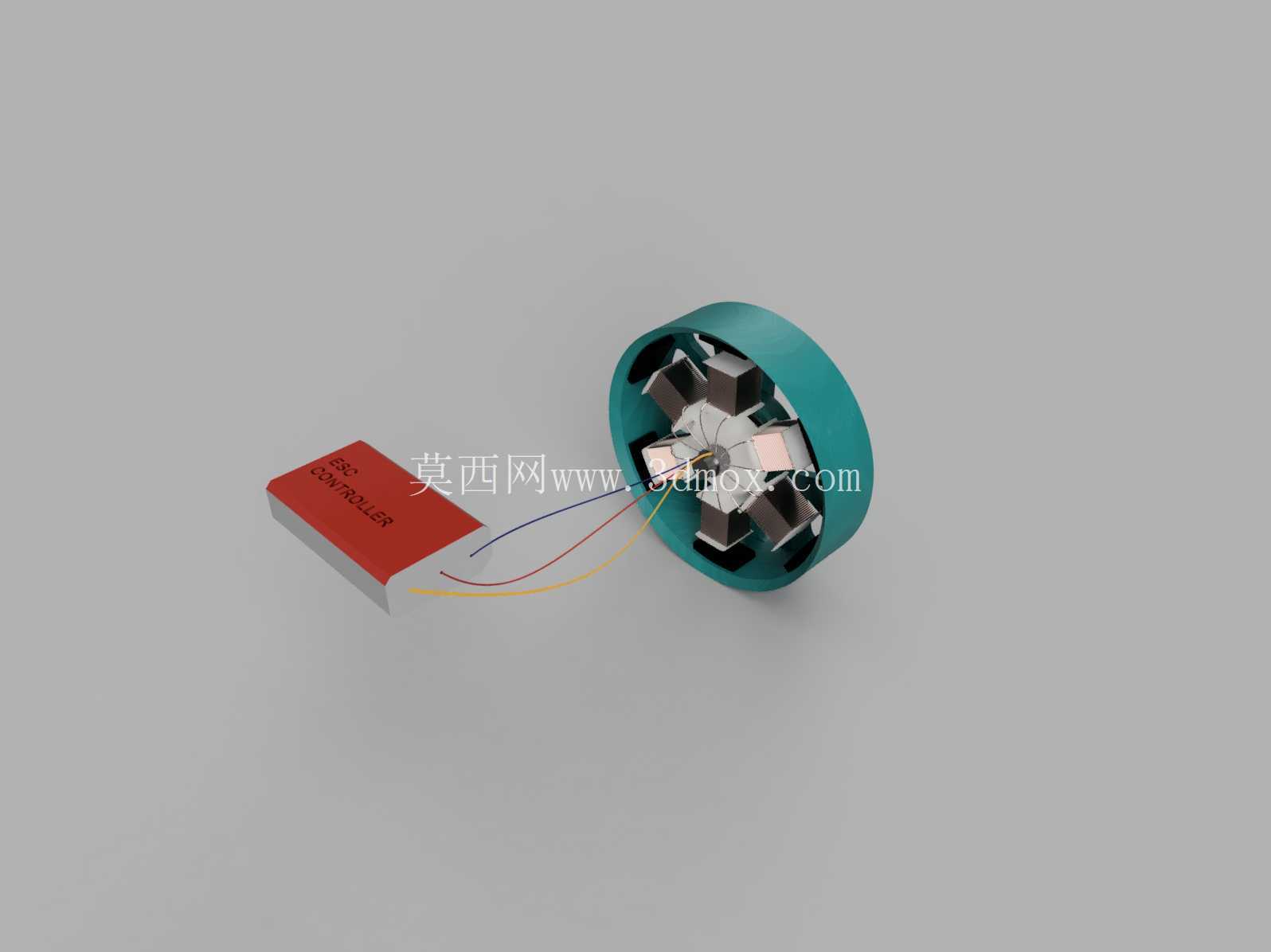

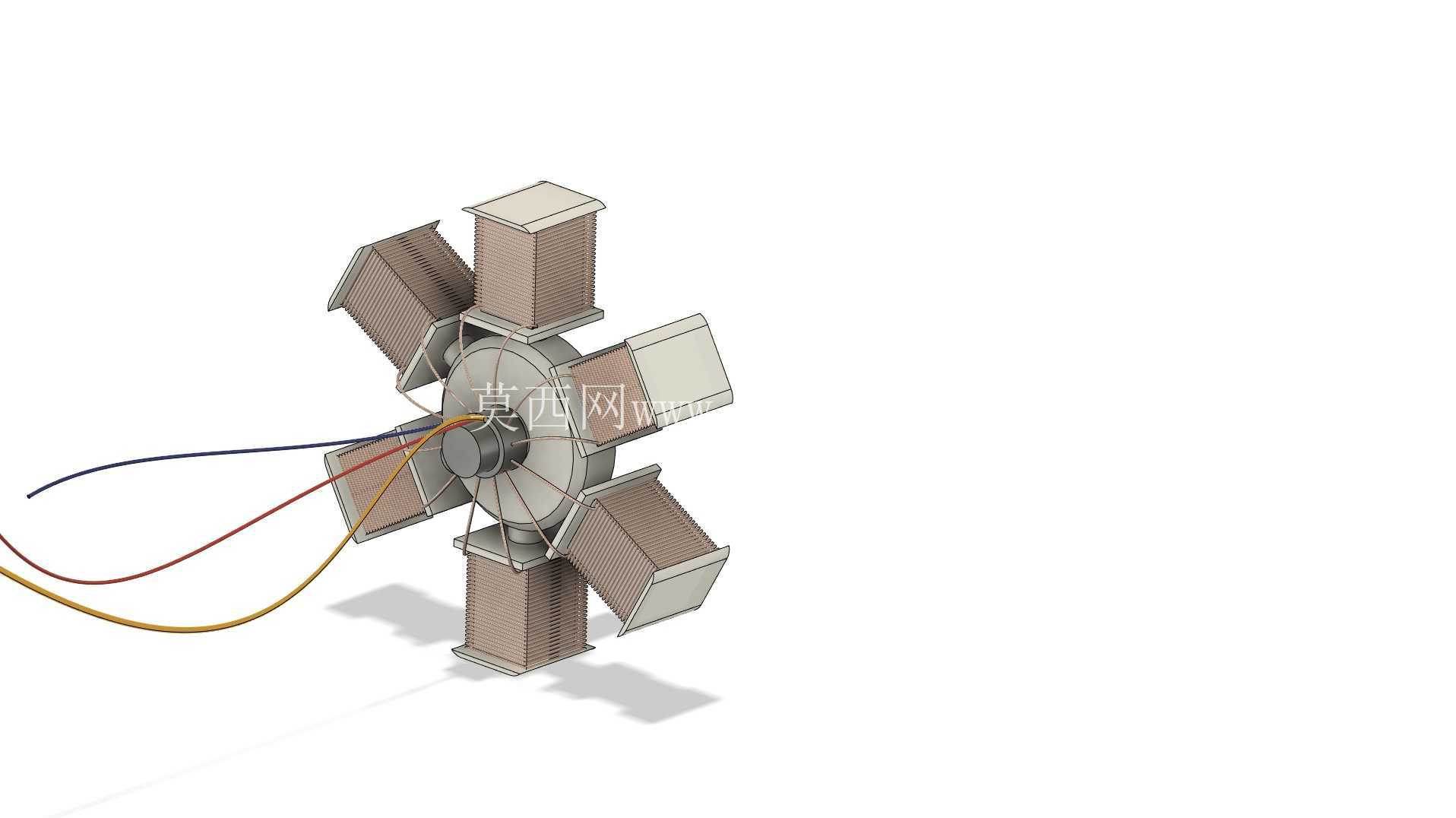

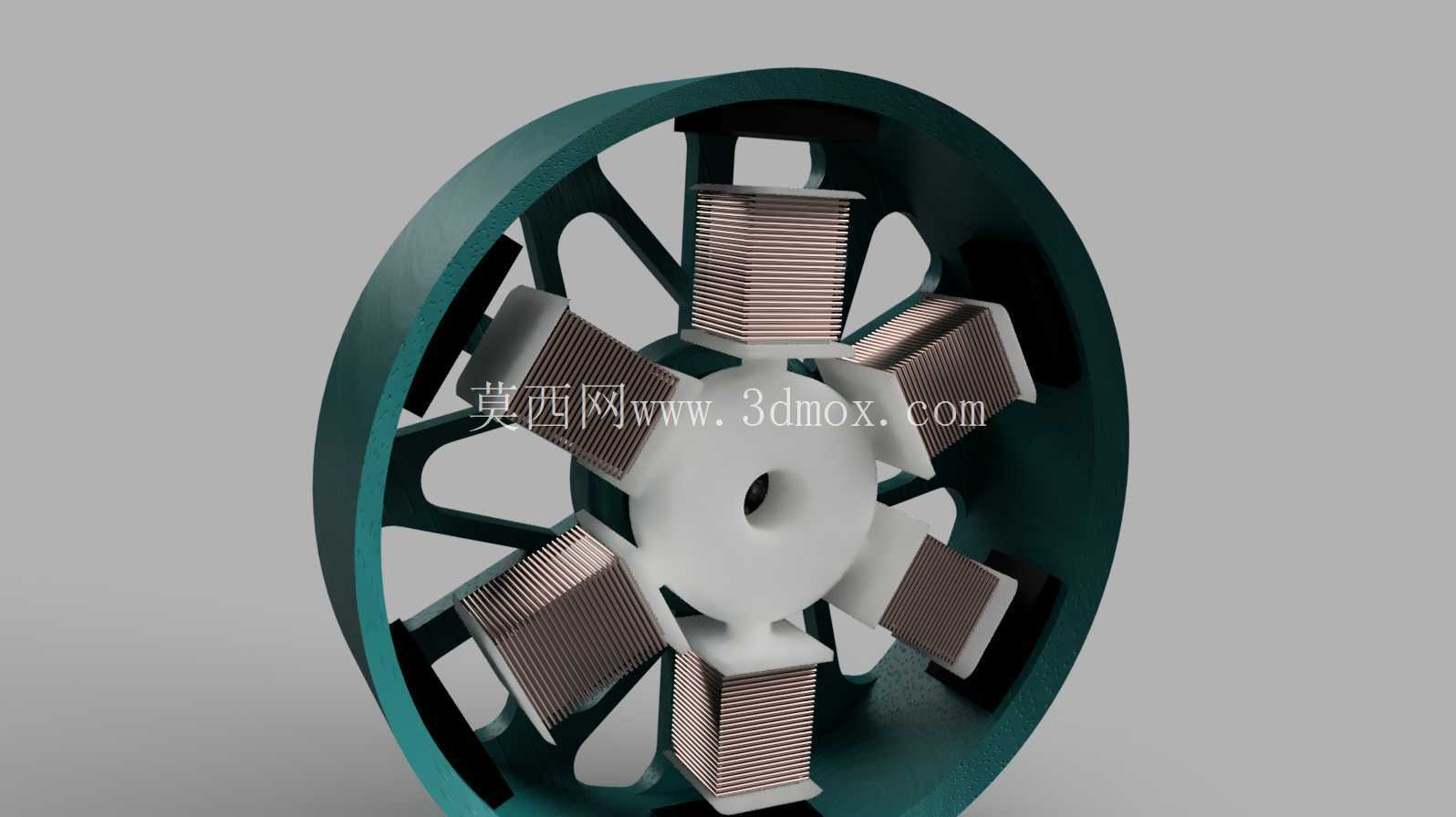

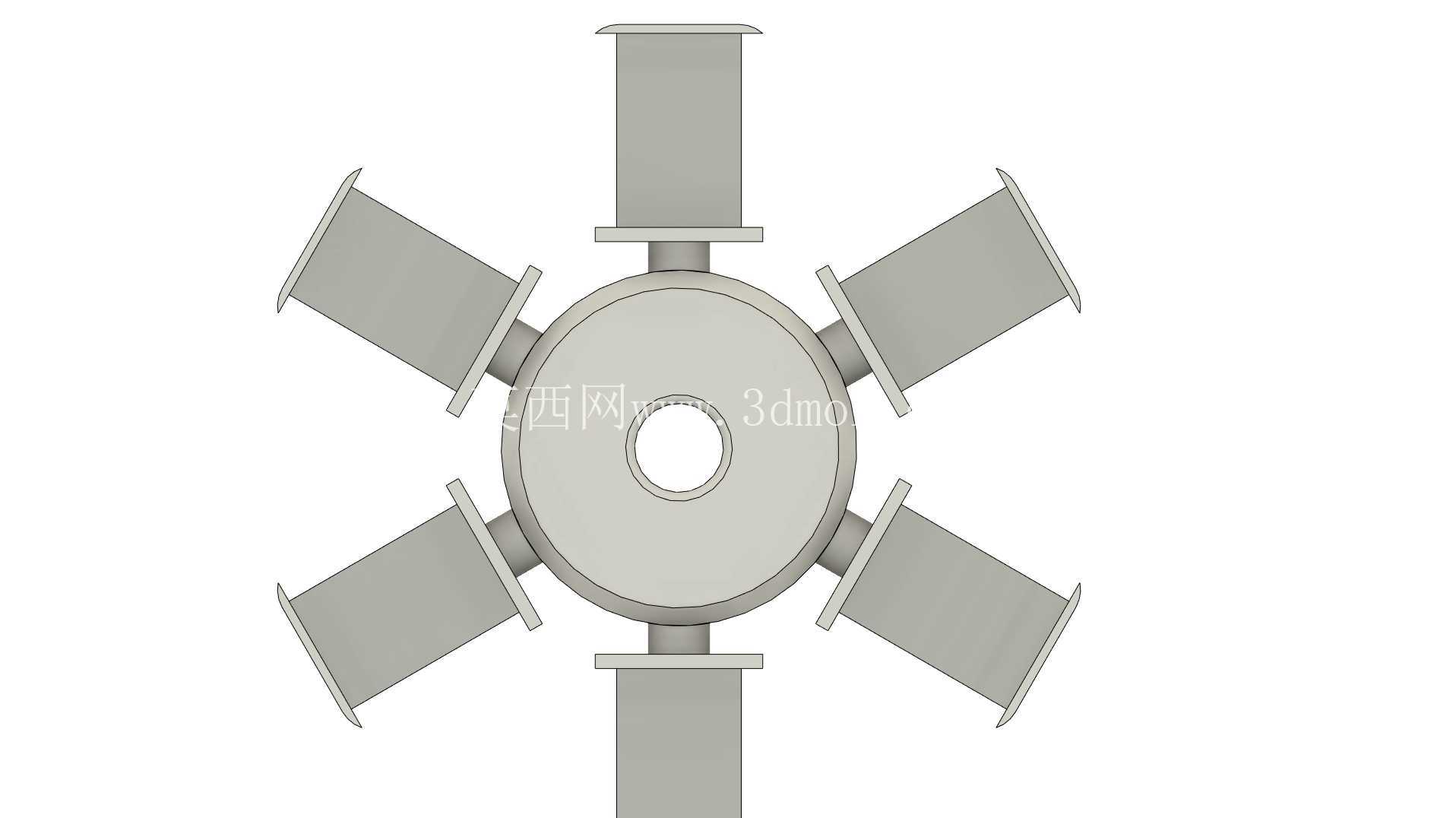

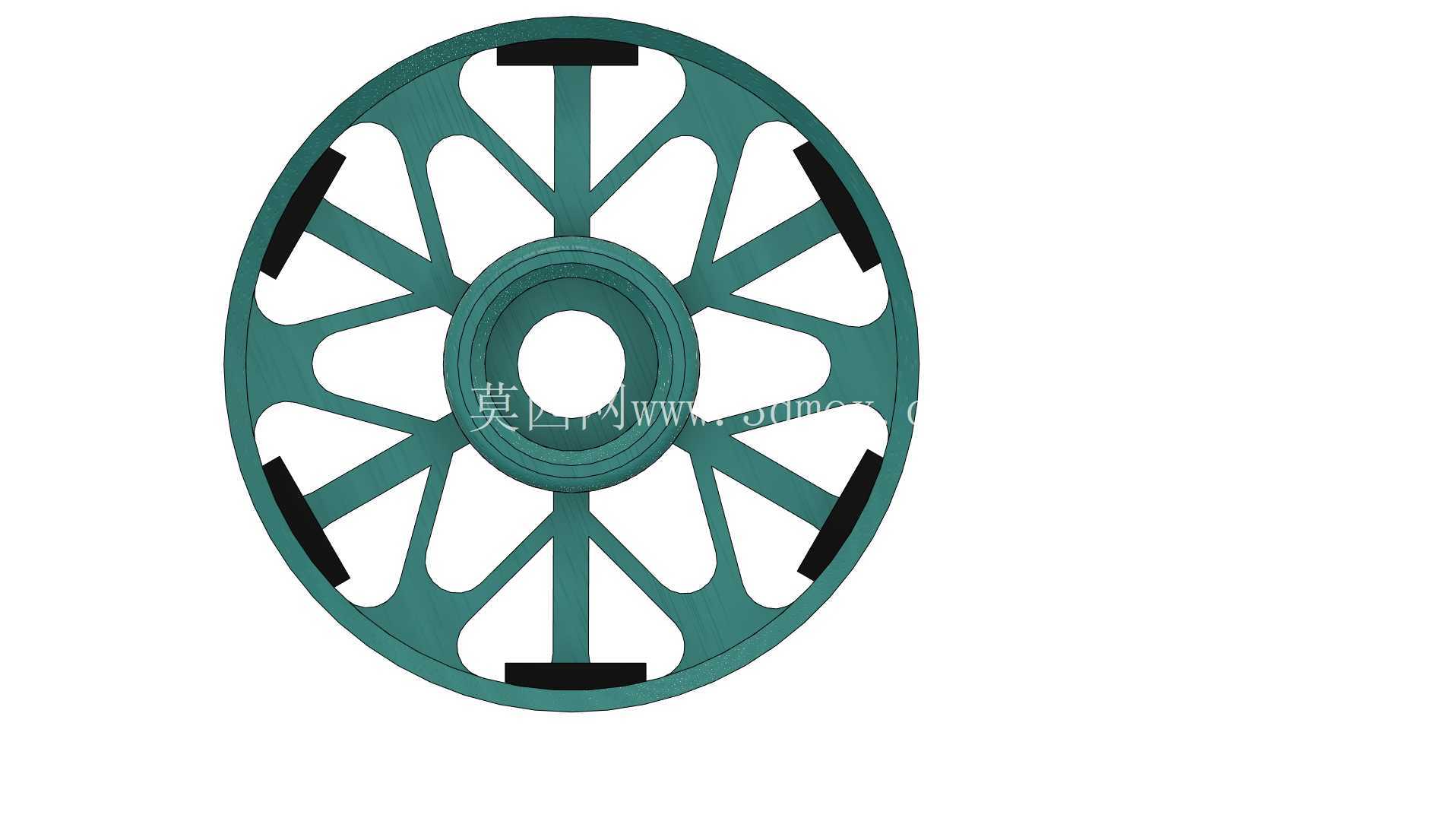

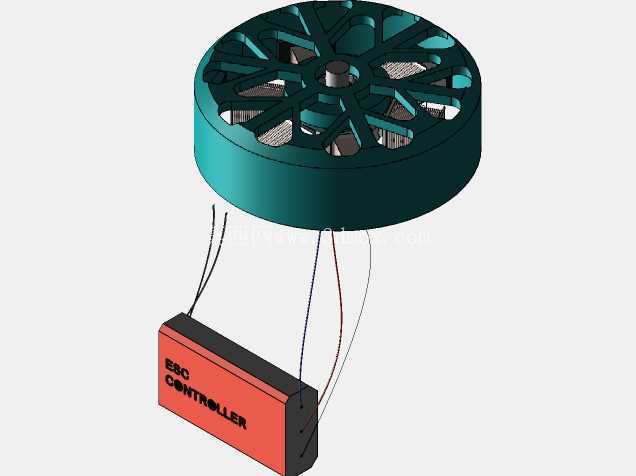

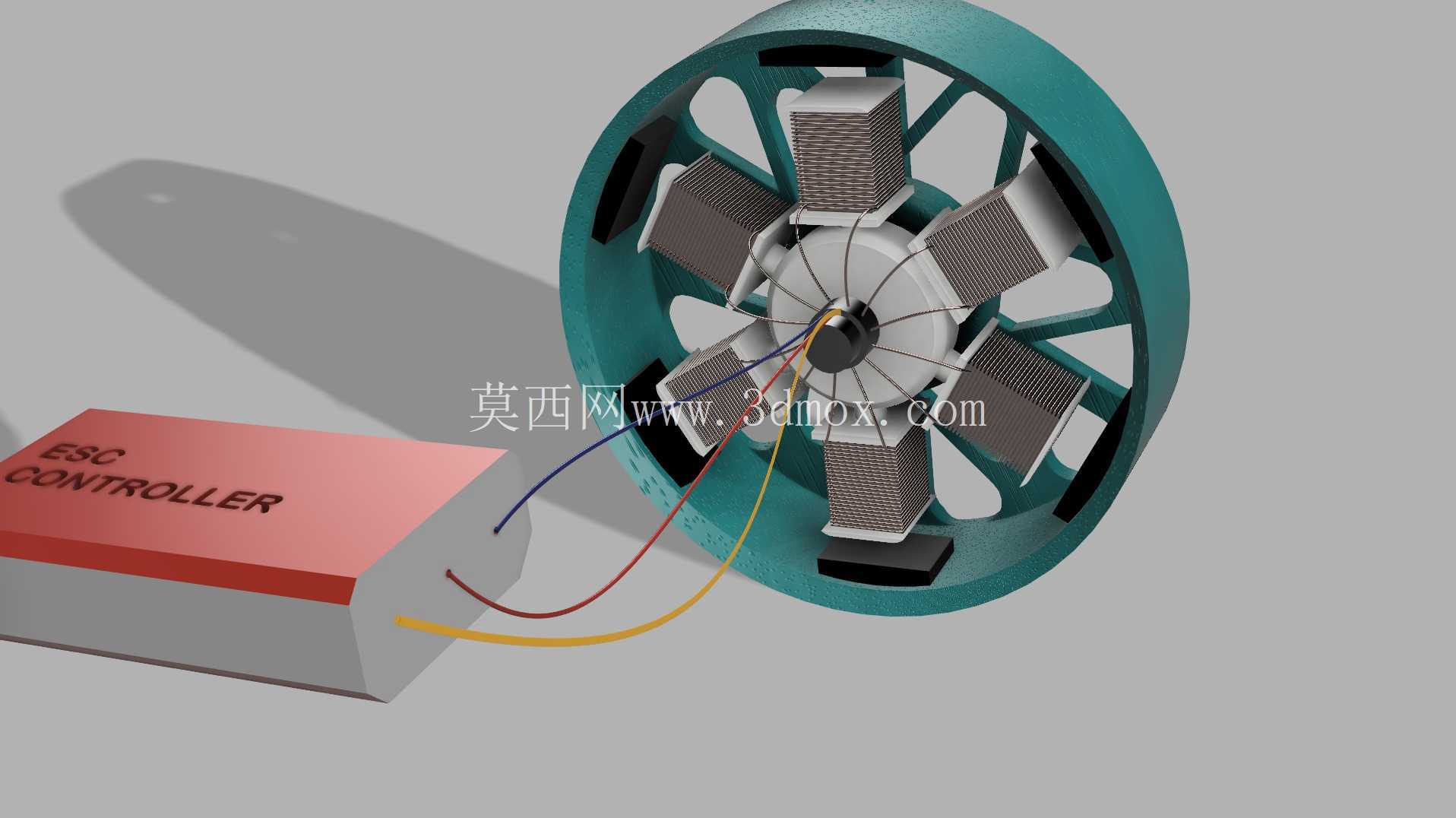

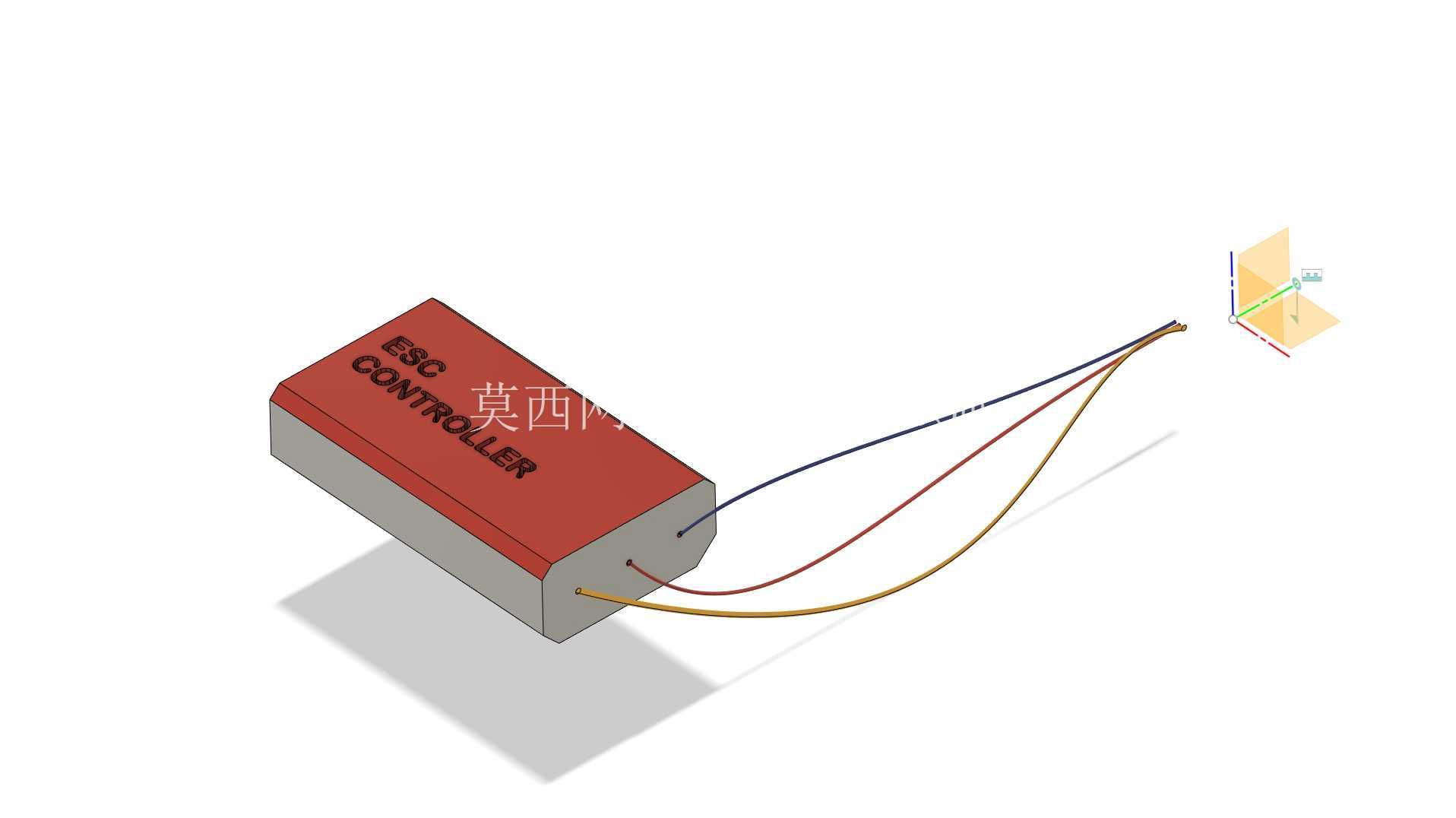

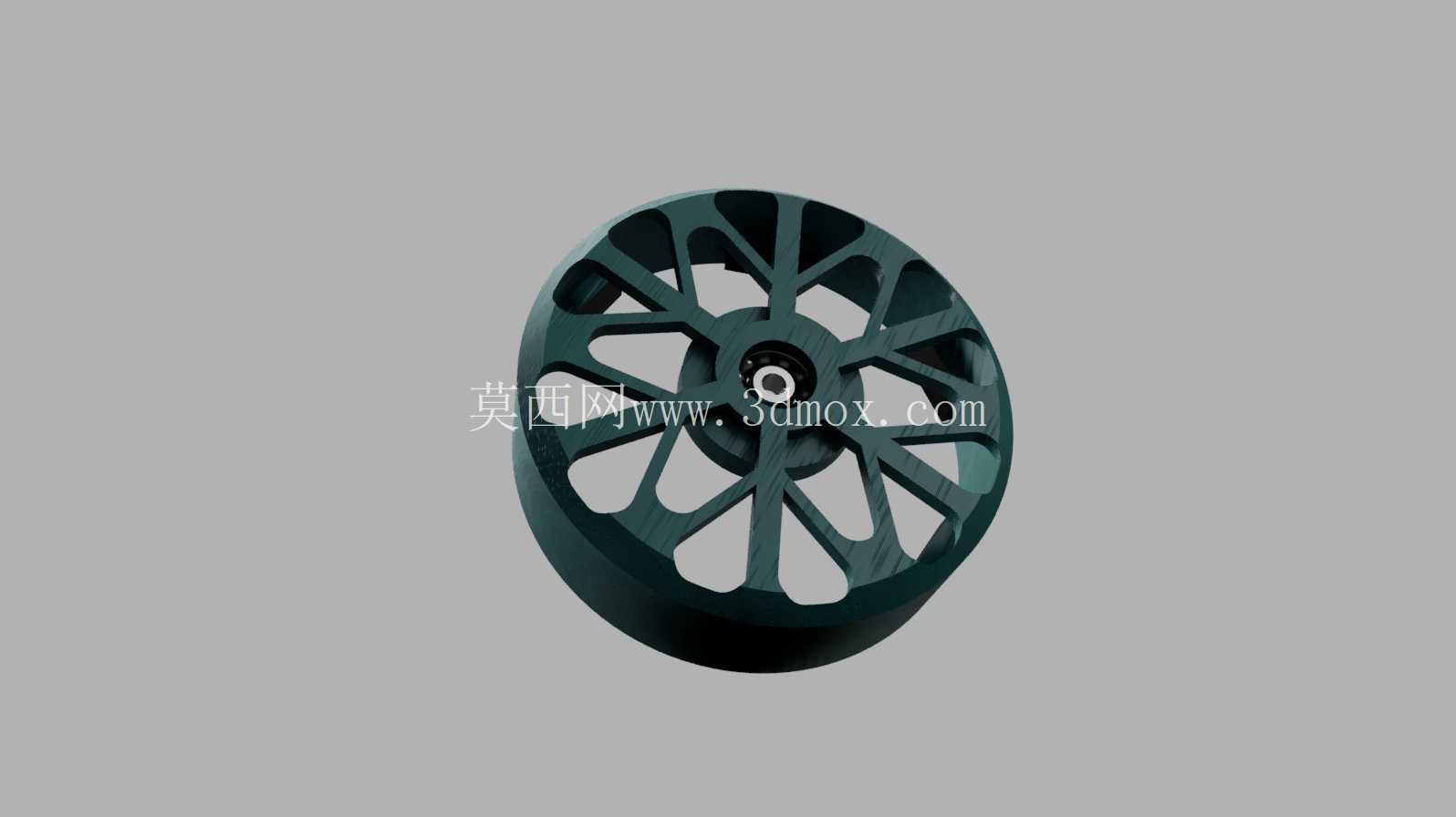

　　这款轮驱结构采用外转子式可变磁场永磁同步设计，核心思路是取消传统轮边驱动的减速传动环节，将转子部件直接与行走轮的旋转负载对接，从传动链根源上降低啮合损耗、压缩轴向安装空间，适配对空间利用率、传动效率有严苛要求的直驱场景。从结构布局来看，定子绕组沿轮毂内侧周向均匀排布，磁钢组件嵌装在外转子轮圈的内壁对应位置，绕组出线沿中心轴的走线槽引出，外接驱动控制器实现磁场的动态调节，可根据负载扭矩、转速需求实时调整励磁参数，兼顾低速大扭矩输出与高速段的运行效率，避免传统永磁电机高速反电动势过高带来的控制局限。

　　实际应用中，这类结构可覆盖多类行走类装备的动力需求：在小型无人飞行器上，可直接作为旋翼驱动单元，省去减速齿轮组的重量与维护成本，提升动力响应速度；在无齿轮升降系统中，可直接驱动卷筒部件，实现低速平稳启停，减少传动背隙带来的位置误差；在电动车辆的轮内驱动场景中，外转子的轮形结构可直接适配轮辋安装边界，定子中心轴与悬挂转向节固定，转子直接连接轮辋带动轮胎旋转，省去半轴、轮边减速器等部件，释放底盘更多布置空间，同时降低非簧载质量对行驶平顺性的影响。

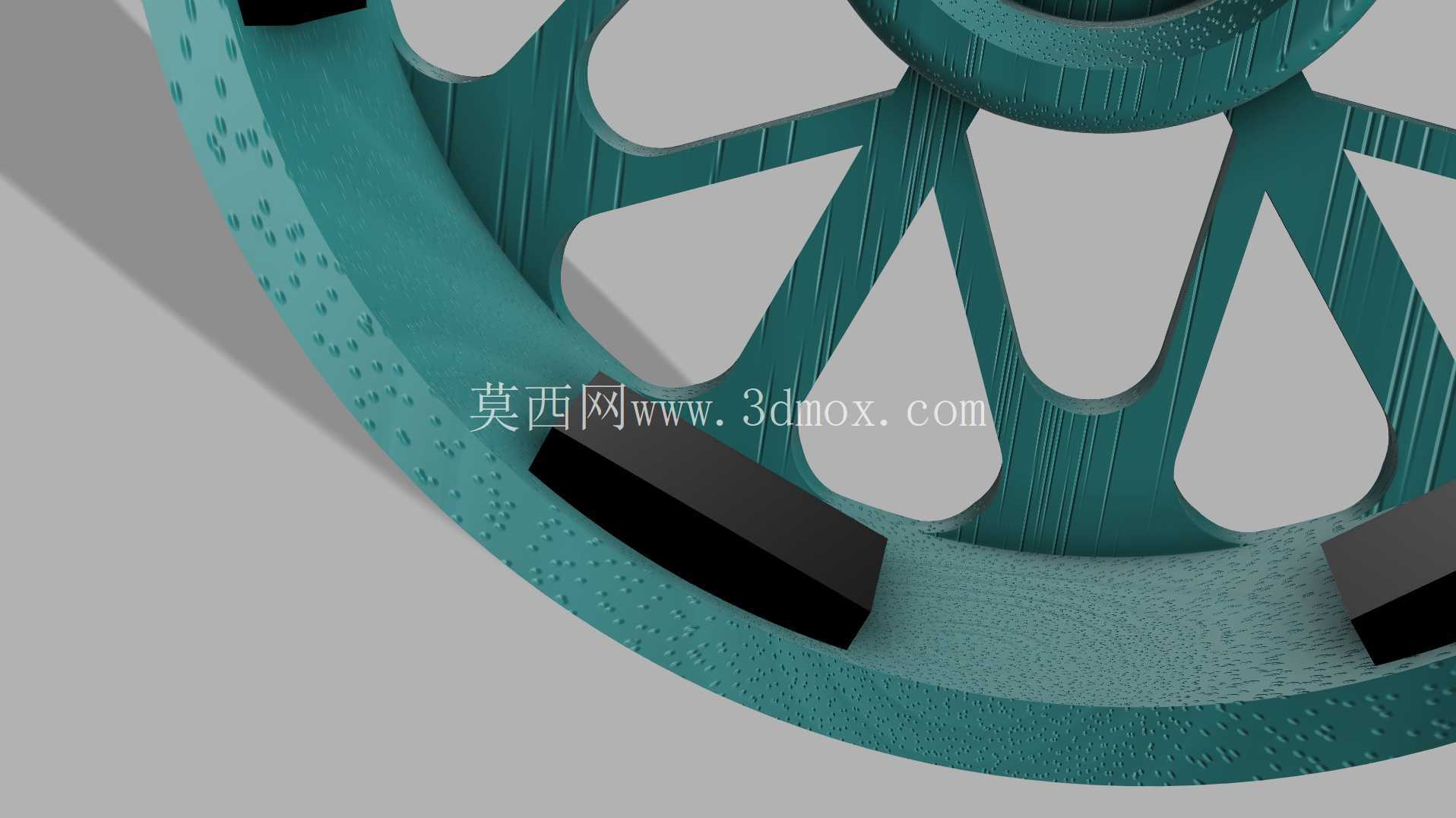

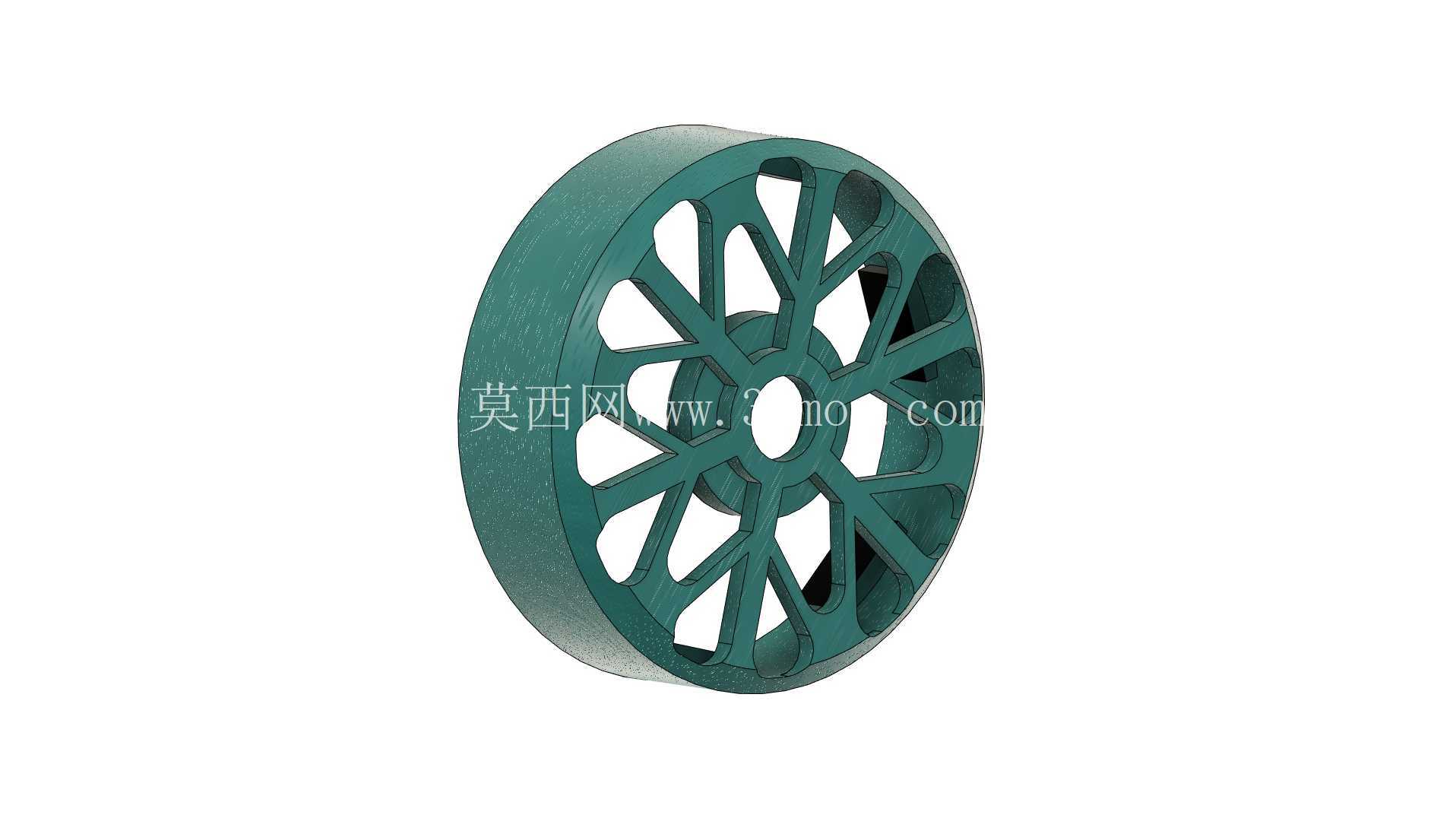

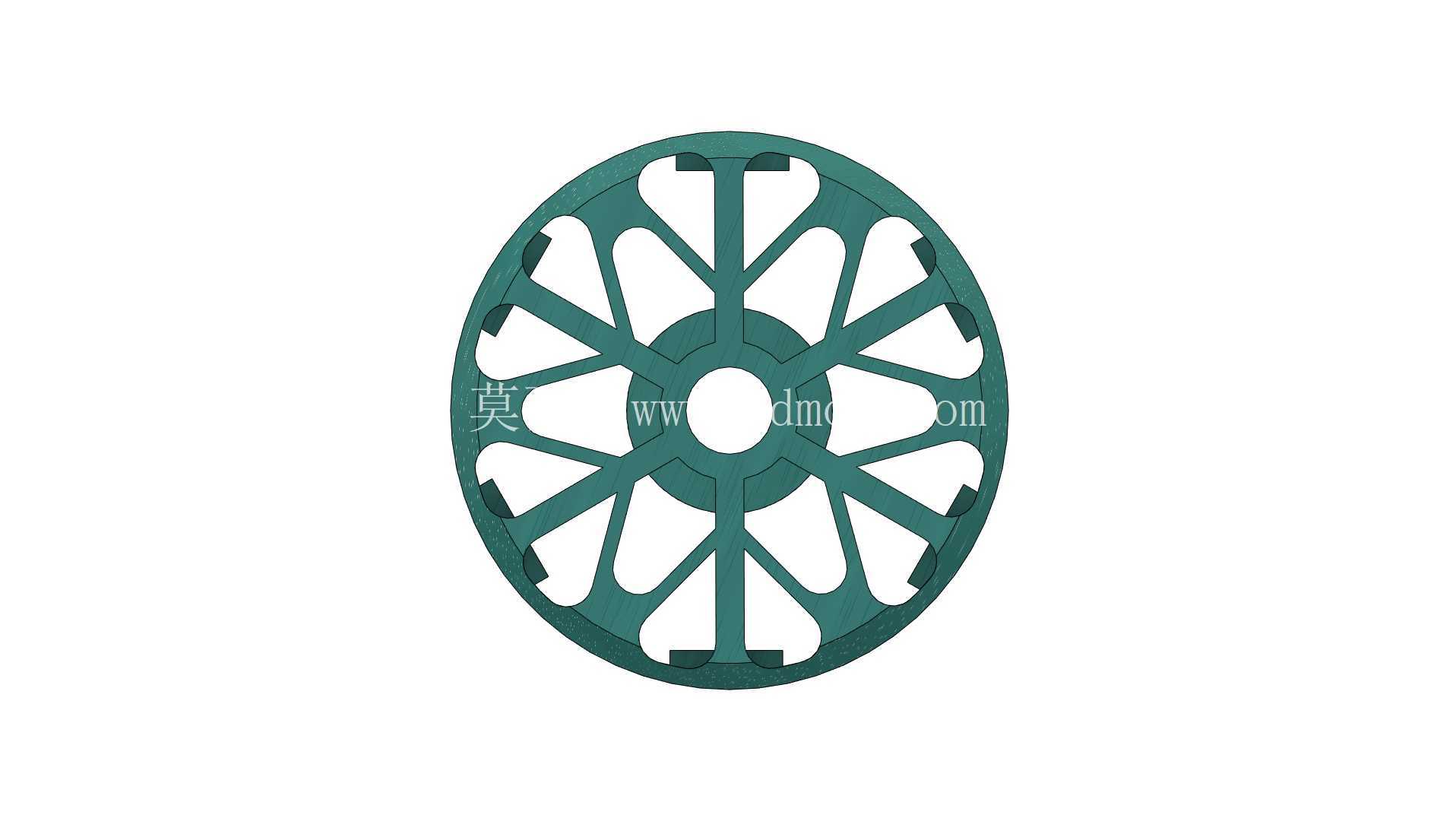

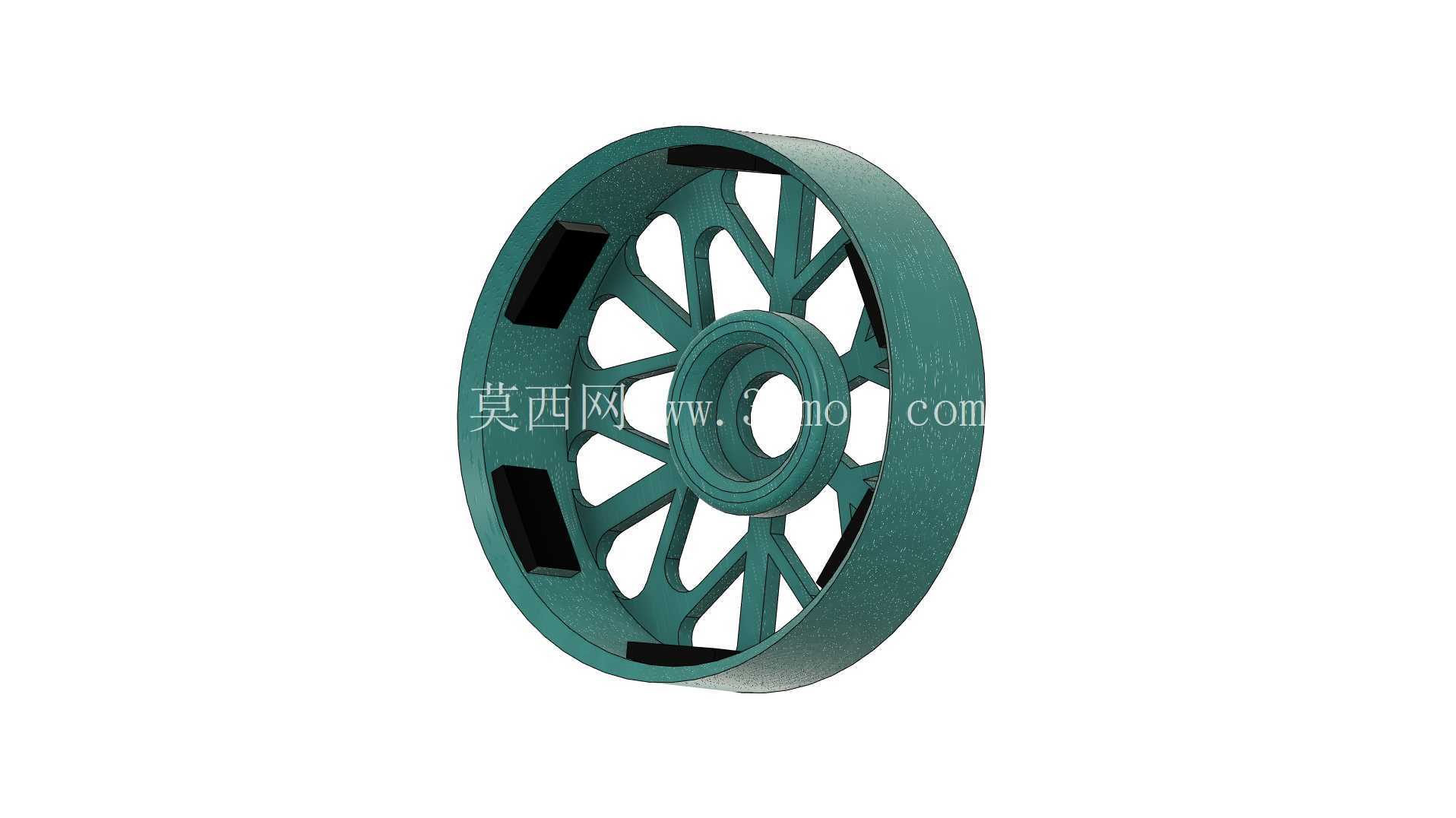

　　设计过程中需要重点考量几个工程边界：一是外转子的轮圈结构需要兼顾磁钢安装定位精度与旋转强度，周向的辐条开孔在减重的同时，要保证高速旋转下的结构刚度，避免磁隙变化带来的扭矩波动；二是绕组的散热路径设计，由于安装空间封闭，需要通过定子铁芯与中心轴的导热路径将绕组热量导出，避免持续大负载下的温升过高导致磁钢退磁；三是走线的防护设计，中心轴位置的出线口需要做耐磨密封处理，避免旋转过程中线缆磨损、异物进入电机内部。

　　这类可变磁场设计的核心优势在于控制灵活性，相比固定励磁的永磁电机，可通过磁场调节拓宽高效运行区间，在轻载高速工况下弱化磁场强度降低铁损，在重载起步工况下增强磁场提升输出扭矩，适配多工况变负载的使用需求，同时外转子的结构天然具备更大的扭矩输出半径，同等体积下可输出更大的轮边扭矩，适合直接驱动旋转负载的应用场景，不需要额外匹配减速机构即可满足负载的转速扭矩要求。
