异形多孔传动端盖壳体结构设计

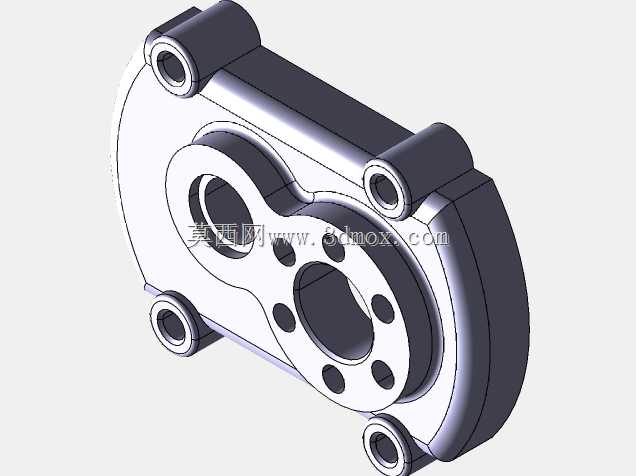

该异形端盖壳体属于传动系统的核心防护与定位构件，主要应用在中小功率减速传动单元、紧凑型动力输出模组以及小型机电一体化设备的传动端防护场景中，在轻工自动化输送线驱动端、小型专用设备动力舱、便携作业机具的传动箱部位都能适配使用，承担着密封传动腔、定位轴承组件、对接外部安装基体、阻隔外界粉尘碎屑侵入传动啮合区域的核心作用。从功能特性来看，该壳体采用一体化铸造成型后做精密机加工的工艺路径，整体为非对称异形轮廓，主体盘面设置了大小两组同轴轴承安装孔位，大孔位适配深沟球轴承的外圈定位，小孔位适配输入轴的衬套定位，两组孔位的同轴度公差控制在0.02mm以内，能够保证传动轴系运转时的径向跳动量处于合理区间，避免轴系偏磨带来的异响与寿命衰减问题。盘面均匀分布的多个小孔为减重与工艺孔，既能够降低壳体整体自重，也可以作为装配时的对位孔、运维时的观察孔使用，无需拆解端盖即可快速查看内部密封件的老化状态。壳体周向延伸出四个带通孔的柱状安装耳座，耳座的孔位经过铰制加工，能够配合螺栓实现与传动箱体的刚性连接，四个耳座的安装面经过铣削加工，平面度公差不超过0.01mm，保证连接后壳体与箱体之间的密封面完全贴合，配合密封垫片即可实现IP54级别的防护效果，适配多粉尘、少量溅油的常规工业作业环境。设计过程中优先考虑了紧凑空间下的安装适配性，整体轮廓避开了传动箱内部齿轮的最大回转半径，在不干涉内部传动件运转的前提下尽可能压缩了轴向占用空间，壳体的壁厚根据受力仿真结果做了差异化设计，轴承安装位的壁厚加厚30%以承受轴系运转带来的径向载荷，耳座与主体连接位置做了圆弧过渡处理，避免应力集中导致的装配开裂问题，非受力区域的壁厚适当减薄，在保证结构刚性的前提下控制了整体重量。安装边界方面，该壳体的轴向总厚度适配常规60系列轴承的安装尺寸，四个耳座的孔位中心距匹配市面通用小型减速箱的安装孔位标准，无需额外做转接板即可直接替换同规格的传统端盖部件，盘面的多孔设计也为后续加装传感器、测速探头等附加组件预留了安装空间，能够满足不同场景下的功能拓展需求。
