教学用振动特性测试实验装置结构

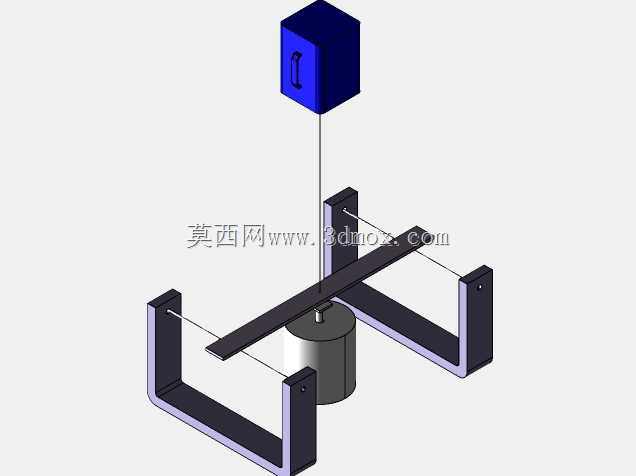

该振动实验装置主要面向高校力学实验室、工程振动测试实训场景设计，可用于完成单自由度系统振动特性测试、受迫振动幅频特性观测、阻尼系数测定等多项经典力学实验，帮助学习者直观理解振动学基础理论，也可用于小型工业零部件的振动可靠性预测试环节。装置整体采用框架式对称布局，底部U型支撑座为整个结构提供稳定的安装基准，支撑座两侧立板预留有标准安装孔位，可直接固定在实验台面上，避免实验过程中出现额外的附加振动干扰测试精度。中间位置的圆柱形激振模块为装置提供可控的振动激励源，上方水平布置的横梁作为振动测试的核心承载构件，横梁两端通过弹性连接件与两侧立板相连，可通过更换不同刚度的弹性连接件调整系统固有频率，满足不同实验参数的测试需求。横梁上方通过细长拉杆连接顶部的配重块，配重块采用模块化设计，可根据实验需求增减配重质量，调整系统的整体质量分布，拓展实验的参数覆盖范围。设计过程中充分考虑了教学场景的使用需求，整体结构无复杂冗余部件，各功能模块拆分清晰，便于学习者快速理解振动系统的组成逻辑，各连接位置均采用快拆式结构设计，无需专用工具即可完成弹性件、配重块的更换调整，大幅提升实验课程的开展效率。装置整体安装边界紧凑，横向宽度适配常规实验室标准实验台面尺寸，竖向高度预留足够的振动位移空间，不会在振动过程中与周边实验设备产生干涉，外露部件均做圆角钝化处理，避免教学使用过程中出现磕碰划伤的安全隐患。结构受力路径经过优化，激振力可均匀传递至横梁及上部配重组件，支撑座的刚性设计可有效过滤外部环境杂波对测试数据的影响，保证实验采集数据的准确性，同时整体结构具备足够的强度冗余，可长期承受高频往复振动载荷，适配教学场景下高频次、长时间的使用需求。
