28规格锥锁联轴器精密结构设计

锥锁联轴器是工业传动系统中应用极为广泛的轴系连接部件，这款28规格锥锁联轴器主要面向中小功率传动场景设计，常见于轻工输送设备、小型自动化生产线、包装机械、纺织机械以及非标自动化设备的动力传输环节，承担着连接主动轴与从动轴、传递旋转扭矩的核心作用，同时可在一定程度上补偿两轴之间的轴向、径向与角度偏差，避免轴系因安装对中误差产生额外的交变应力，延长整套传动部件的使用寿命。

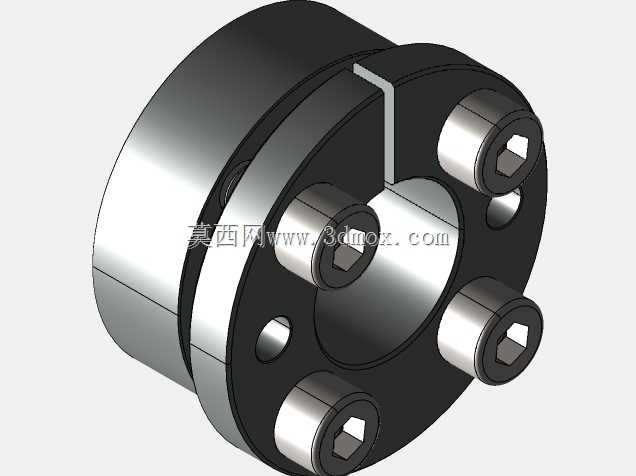

这款联轴器采用锥面胀紧锁紧的核心结构，区别于传统键连接的固定方式，锥锁结构依靠锥面配合产生的径向抱紧力实现轴与联轴器的无键连接，不仅安装拆卸更加便捷，无需对轴进行额外的键槽加工，还能避免键连接带来的应力集中问题，在频繁正反转、冲击载荷的传动工况下也能保持稳定的连接可靠性，不会出现键槽磨损、连接松动的问题。联轴器本体采用法兰式分体结构，法兰端周向均匀布置安装孔，可与配套的传动轮、连接盘等部件实现刚性固定，整体结构刚性充足，传动过程中无回转背隙，能够保障高精度的扭矩传输，适配对传动精度有一定要求的伺服传动、步进传动场景。

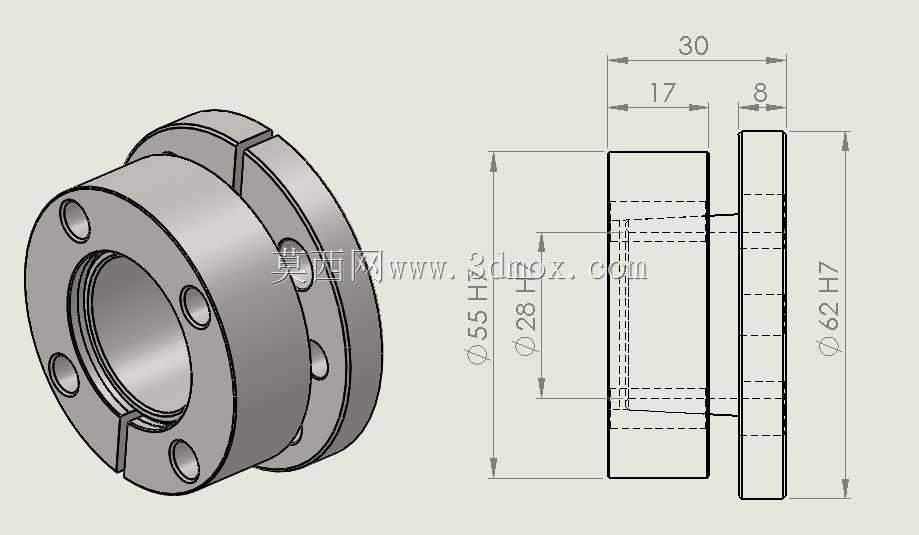

从安装边界尺寸来看，这款联轴器的内孔适配直径28mm的传动轴，联轴器主体外径为55mm，配套法兰端外径为62mm，轴向总长度为30mm，其中锥套锁紧段轴向长度为17mm，法兰安装段轴向厚度为8mm，整体结构紧凑，占用安装空间小，能够适配狭小空间内的轴系布局需求。设计过程中充分考虑了安装的便捷性，锥面配合参数经过反复优化，既保证足够的抱紧扭矩，又避免装配时锥面咬合导致拆卸困难，法兰端的安装孔位置度经过严格管控，保障与对接部件的同轴度要求，整体加工工艺性良好，适合批量生产制造，在实际使用中可根据不同的轴径需求适配同系列不同规格的锥套，具备较强的场景适配能力。
