高保真全频扬声器单元三维结构设计

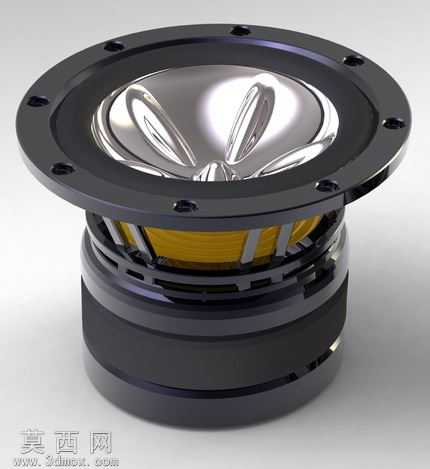

本作品为全频扬声器单元的三维参数化建模成果，建模阶段以真实电声器件的工程尺寸为基准，在三维软件中完成全零件的自顶向下设计，首先搭建扬声器的整体装配骨架，定义各部件的同轴度、装配间隙与配合公差，确保后续零件拆分符合实际生产的装配逻辑。模型完整还原了扬声器的核心结构：顶部的金属振膜采用曲面放样建模，精准复刻振膜表面的特殊加强筋纹理，该纹理设计用于优化振膜的分割振动特性，拓宽频响范围；振膜边缘的悬边采用柔性材质模拟，建模时通过曲面扫掠构建悬边的环形波纹结构，还原其顺性特性；下方的定心支片（弹波）采用多组同心波纹结构建模，保证音圈在磁隙中的轴向运动稳定性，避免横向擦圈。磁路系统部分，完整构建了T铁、华司、环形磁钢的装配结构，精准还原磁隙的均匀宽度，磁钢外围的金属导磁部件通过拉伸、倒角特征完成建模，兼顾磁屏蔽与结构强度需求。盆架部分采用法兰盘式安装结构，建模时均匀布置安装孔位，通过阵列特征完成孔位的等距排布，盆架的镂空散热结构通过拉伸切除完成，既保证结构刚性，又能为音圈工作提供散热通道。材质与渲染阶段，针对不同部件赋予对应物理材质：金属振膜采用高抛光镀铬材质，调整反射粗糙度模拟镜面金属的高光反射效果；盆架采用哑光黑色硬质工程塑料材质，添加细微颗粒质感还原注塑件的表面质感；磁钢部分采用黑色哑光金属材质，还原铁氧体磁体的表面特性；悬边与定心支片采用半哑光的柔性橡胶材质，调整次表面散射参数模拟橡胶的柔和质感。渲染阶段采用工作室三点布光，主光从侧上方打亮振膜的金属高光，辅光补亮暗部结构细节，轮廓光勾勒盆架边缘，清晰呈现各部件的层次结构与装配关系，完整展现扬声器从外部安装结构到内部磁路、振动系统的全部细节，可用于电声产品的结构演示、装配教学与外观方案验证。
